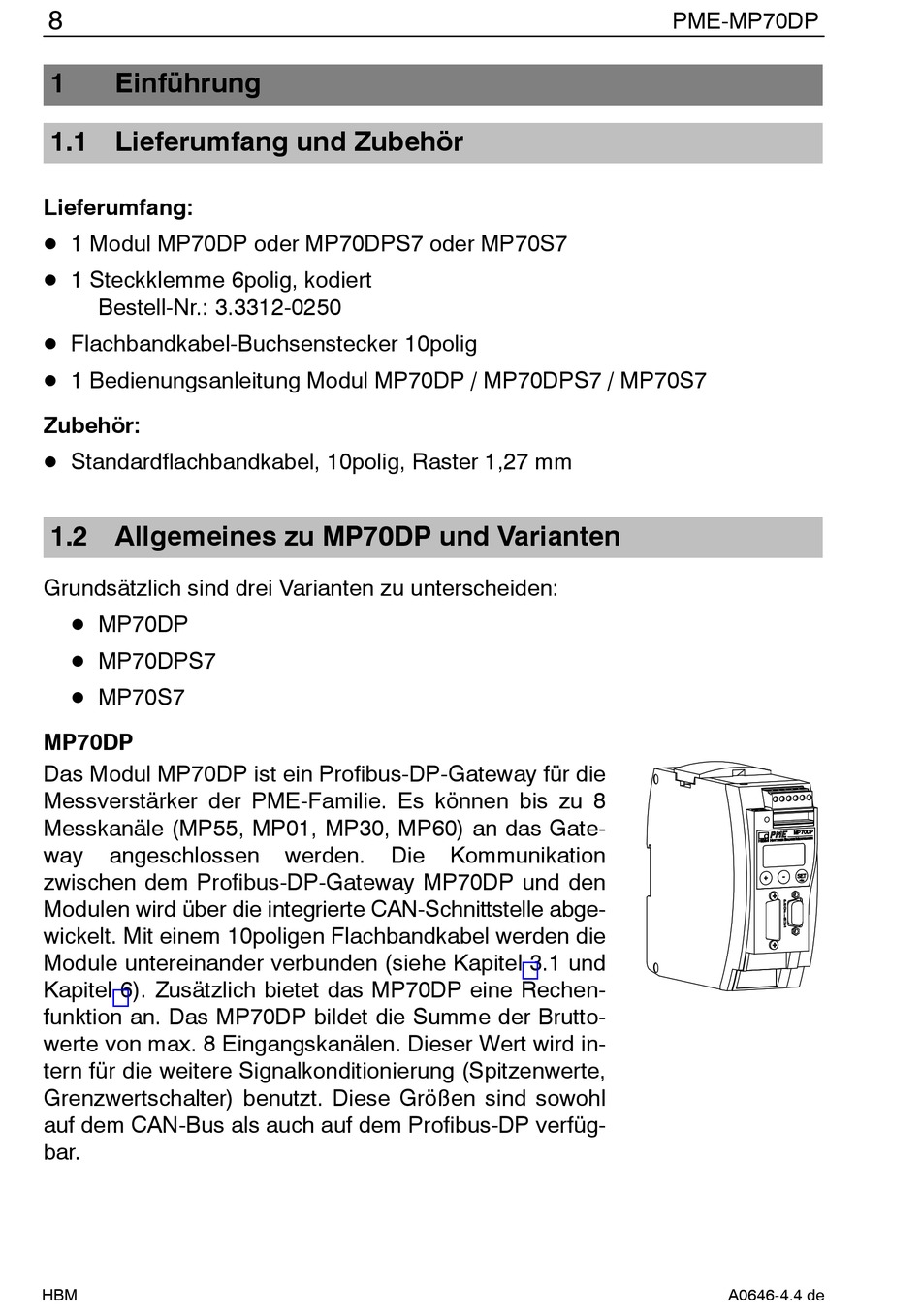

8
1
Einführung
1.1 Lieferumfang und Zubehör
Lieferumfang:
D 1 Modul MP70DP oder MP70DPS7 oder MP70S7
D 1 Steckklemme 6polig, kodiert
Bestell-Nr.: 3.3312-0250
D Flachbandkabel-Buchsenstecker 10polig
D 1 Bedienungsanleitung Modul MP70DP / MP70DPS7 / MP70S7
Zubehör:
D Standardflachbandkabel, 10polig, Raster 1,27 mm
1.2 Allgemeines zu MP70DP und Varianten
Grundsätzlich sind drei Varianten zu unterscheiden:
D MP70DP
D MP70DPS7
D MP70S7
MP70DP
Das Modul MP70DP ist ein Profibus-DP-Gateway für die
Messverstärker der PME-Familie. Es können bis zu 8
Messkanäle (MP55, MP01, MP30, MP60) an das Gate-
way
angeschlossen
zwischen dem Profibus-DP-Gateway MP70DP und den
Modulen wird über die integrierte CAN-Schnittstelle abge-
wickelt. Mit einem 10poligen Flachbandkabel werden die
Module untereinander verbunden (siehe Kapitel 3.1 und
Kapitel 6). Zusätzlich bietet das MP70DP eine Rechen-
funktion an. Das MP70DP bildet die Summe der Brutto-
werte von max. 8 Eingangskanälen. Dieser Wert wird in-
tern für die weitere Signalkonditionierung (Spitzenwerte,
Grenzwertschalter) benutzt. Diese Größen sind sowohl
auf dem CAN-Bus als auch auf dem Profibus-DP verfüg-
bar.
HBM
werden.
Die
Kommunikation
PME-MP70DP
A0646-4.4 de
