PME-MP70DP
MP70DPS7
Das Modul MP70DPS7 stellt eine Erweiterung der DP-
Version dar. Es stehen zusätzlich ein Analogausgang
sowie jeweils vier Steuerein- und ausgänge über
Steckklemmen zur Verfügung.
MP70S7
Das Modul MP70S7 entspricht dem oben beschriebe-
nen MP70DPS7, allerdings ist hier die Profibus-
Funktionalität nicht vorhanden.
Eingestellt und parametriert wird das Modul MP70DP über Tastatur und Dis-
play oder mit Hilfe des PME Assistenten. Der PME Assistent bietet eine ein-
fache Bedienoberfläche unter Windows für das Parametrieren der Module (in
der "PME-Assistent"-Online-Hilfe beschrieben).
Datenaustausch über
CANopen-
Schnittstelle
bis zu 8 Messkanäle
(MP55, MP01, MP30, MP60)

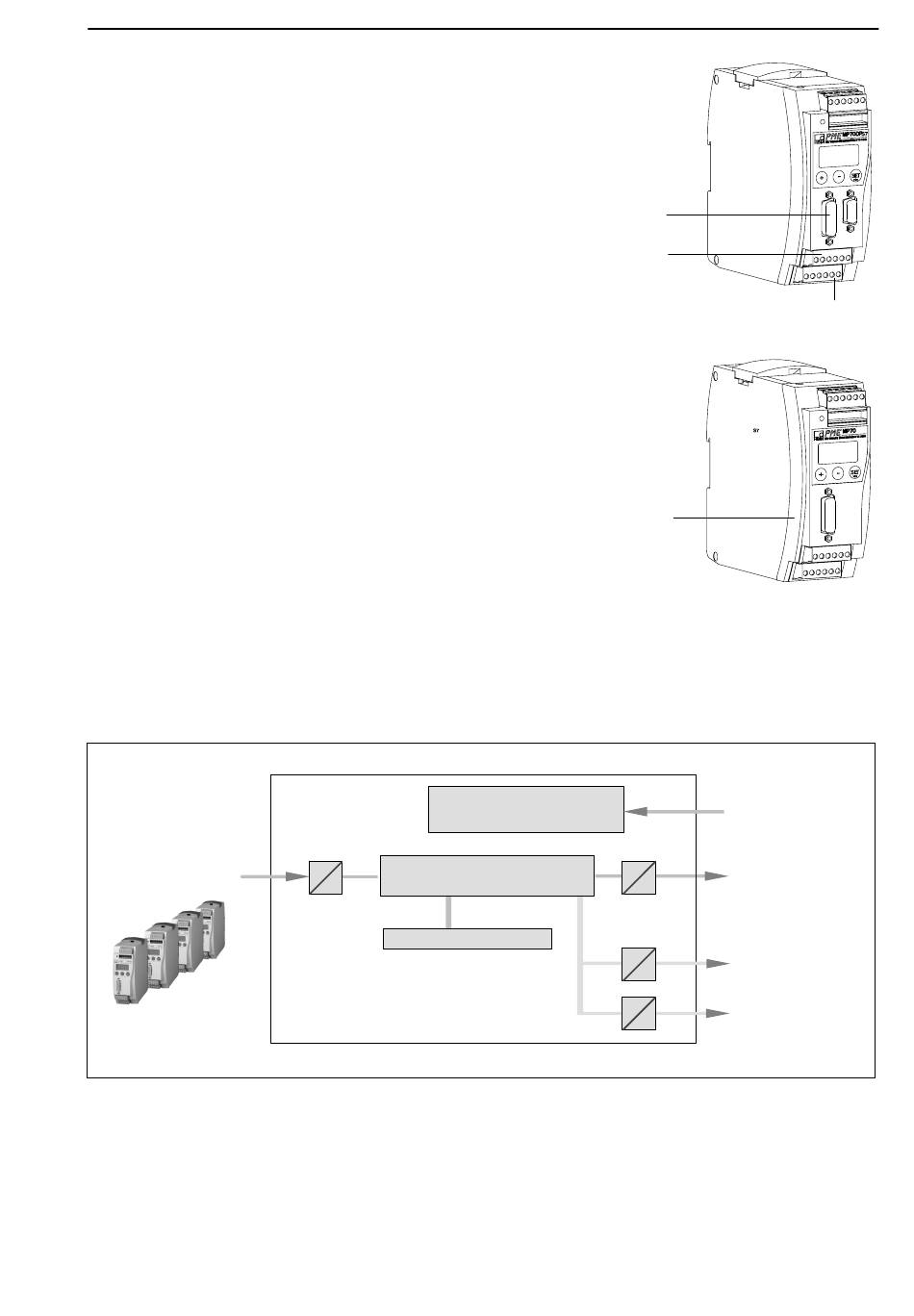

Abb. 1.1: Blockschaltbild des Moduls MP70DP
A0646-4.4 de
Analogausgang, Steuereingänge
Spannungsversorgung
galvanisch getrennt
Tastatur und Display
MP70DP
Keine Funktion
(Klemme 3)
Steuerausgänge (Klemme 4)
Keine Funktion
µP
9
24 V
Profibus DP-
Schnittstelle
(nicht bei MP70S7)
Skalierbarer Analo-
gausgang (nur
MP70DPS7 und
MP70S7)
Steuereingänge
Steuerausgänge
(nur MP70DPS7
und MP70S7)
