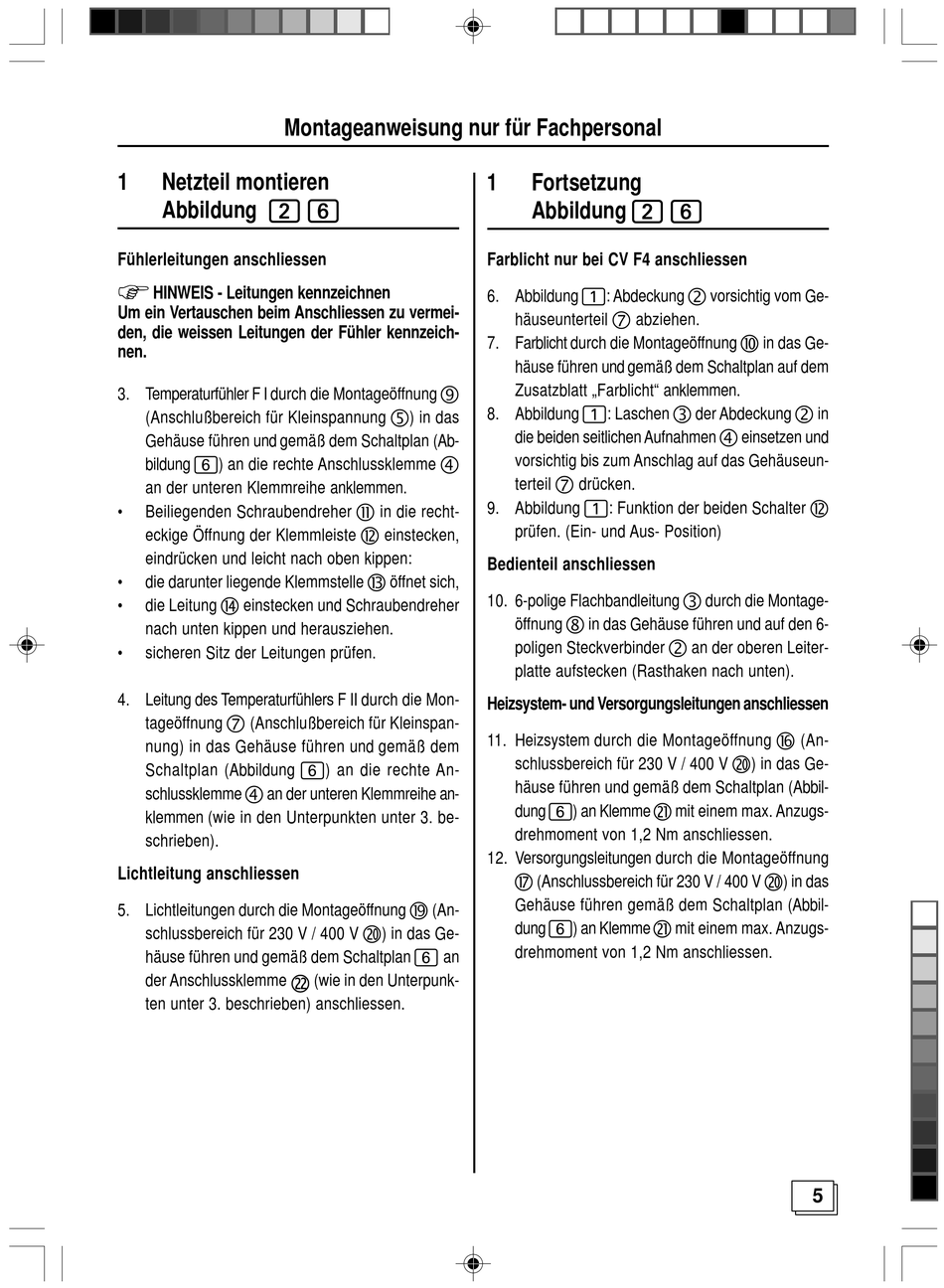

Sentiotec CV 4 Gebrauchsanweisung Seite 5

Montageanweisung nur für Fachpersonal
1 Netzteil montieren
Abbildung 2 6
Fühlerleitungen anschliessen
HINWEIS - Leitungen kennzeichnen
Um ein Vertauschen beim Anschliessen zu vermei-
den, die weissen Leitungen der Fühler kennzeich-
nen.
3. Temperaturfühler F I durch die Montageöffnung 9
(Anschlußbereich für Kleinspannung 5) in das
Gehäuse führen und gemäß dem Schaltplan (Ab-
bildung 6) an die rechte Anschlussklemme 4
an der unteren Klemmreihe anklemmen.
Beiliegenden Schraubendreher B in die recht-
•
eckige Öffnung der Klemmleiste C einstecken,
eindrücken und leicht nach oben kippen:
die darunter liegende Klemmstelle D öffnet sich,
•
• die Leitung E einstecken und Schraubendreher
nach unten kippen und herausziehen.
• sicheren Sitz der Leitungen prüfen.
4. Leitung des Temperaturfühlers F II durch die Mon-
tageöffnung 7 (Anschlußbereich für Kleinspan-
nung) in das Gehäuse führen und gemäß dem
Schaltplan (Abbildung 6) an die rechte An-
schlussklemme 4 an der unteren Klemmreihe an-
klemmen (wie in den Unterpunkten unter 3. be-
schrieben).
Lichtleitung anschliessen
5. Lichtleitungen durch die Montageöffnung J (An-
schlussbereich für 230 V / 400 V K) in das Ge-
häuse führen und gemäß dem Schaltplan 6 an
der Anschlussklemme
ten unter 3. beschrieben) anschliessen.
1
Farblicht nur bei CV F4 anschliessen
6. Abbildung 1: Abdeckung 2 vorsichtig vom Ge-
7. Farblicht durch die Montageöffnung A in das Ge-
8. Abbildung 1: Laschen 3 der Abdeckung 2 in
9. Abbildung 1: Funktion der beiden Schalter C
Bedienteil anschliessen
10. 6-polige Flachbandleitung 3 durch die Montage-
Heizsystem- und Versorgungsleitungen anschliessen
11. Heizsystem durch die Montageöffnung G (An-
12. Versorgungsleitungen durch die Montageöffnung
(wie in den Unterpunk-
Fortsetzung
Abbildung 2 6
häuseunterteil 7 abziehen.
häuse führen und gemäß dem Schaltplan auf dem
Zusatzblatt „Farblicht" anklemmen.
die beiden seitlichen Aufnahmen 4 einsetzen und
vorsichtig bis zum Anschlag auf das Gehäuseun-
terteil 7 drücken.
prüfen. (Ein- und Aus- Position)
öffnung 8 in das Gehäuse führen und auf den 6-
poligen Steckverbinder 2 an der oberen Leiter-
platte aufstecken (Rasthaken nach unten).
schlussbereich für 230 V / 400 V K) in das Ge-
häuse führen und gemäß dem Schaltplan (Abbil-
dung 6) an Klemme L mit einem max. Anzugs-
drehmoment von 1,2 Nm anschliessen.
H (Anschlussbereich für 230 V / 400 V K) in das
Gehäuse führen gemäß dem Schaltplan (Abbil-
dung 6) an Klemme L mit einem max. Anzugs-
drehmoment von 1,2 Nm anschliessen.
