4.2.2 ACU210 (4,0...9,2 kW) und ACU410 (5,5...15,0 kW)

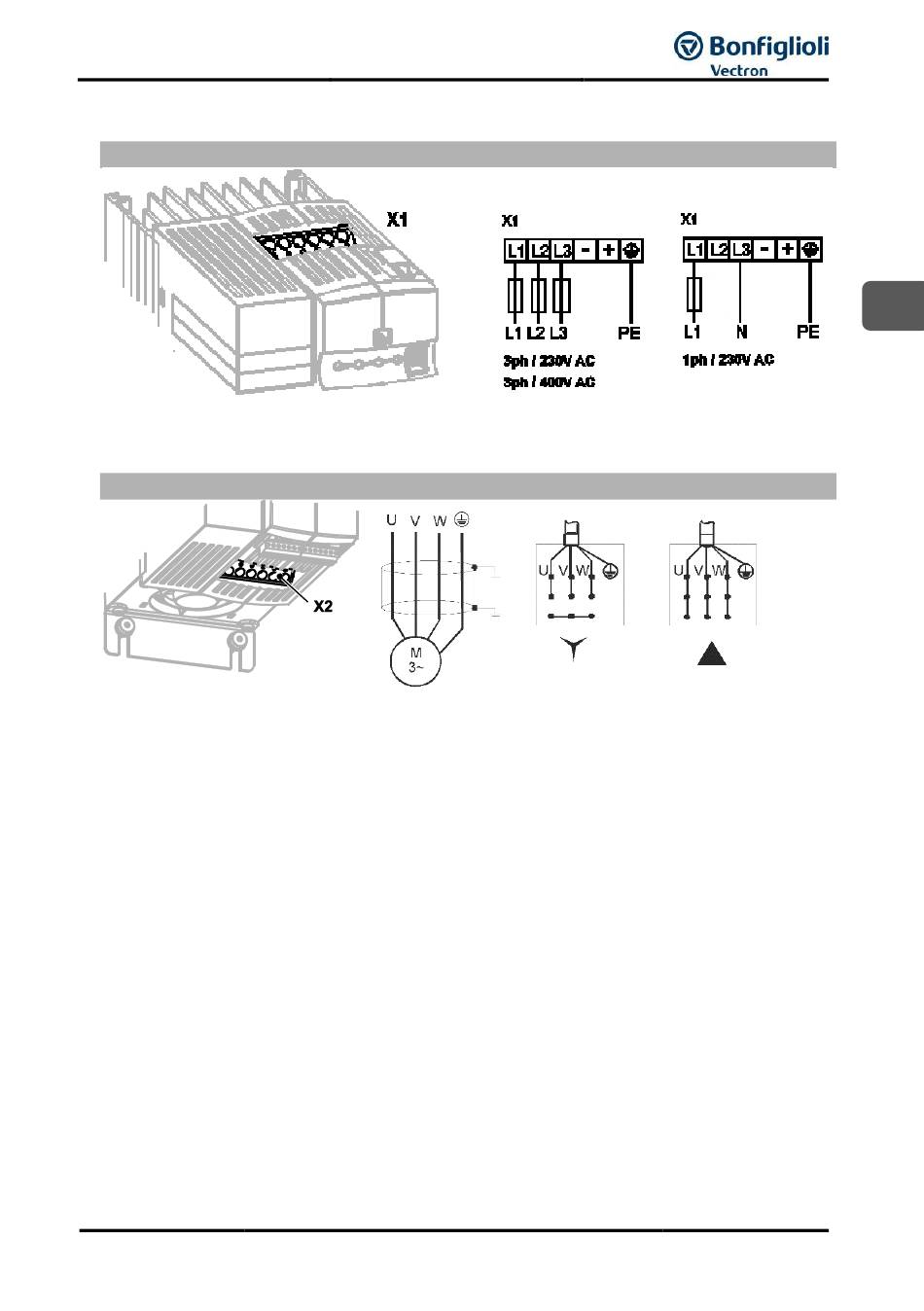

Netzanschluss

ACU210-18 (4.0 kW): ein- und dreiphasiger Anschluss möglich
ACU210-19 (5.5 kW) und größer: dreiphasiger Anschluss möglich
Motoranschluss
 Zum Anschluss des Schutzleiters der Netz- und Motorleitung die
vorgesehenen Anschlussmöglichkeiten der Klemmen X1 und X2
verwenden. Andere Anschlussmöglichkeiten für Schutzleiter der Netz- und
Motorleitung sind nicht zulässig.

Zum Anschluss eines Bremswiderstandes Klemmen R
verwenden.
10/18 Quick Start Guide ACU
und R
b1 b2
