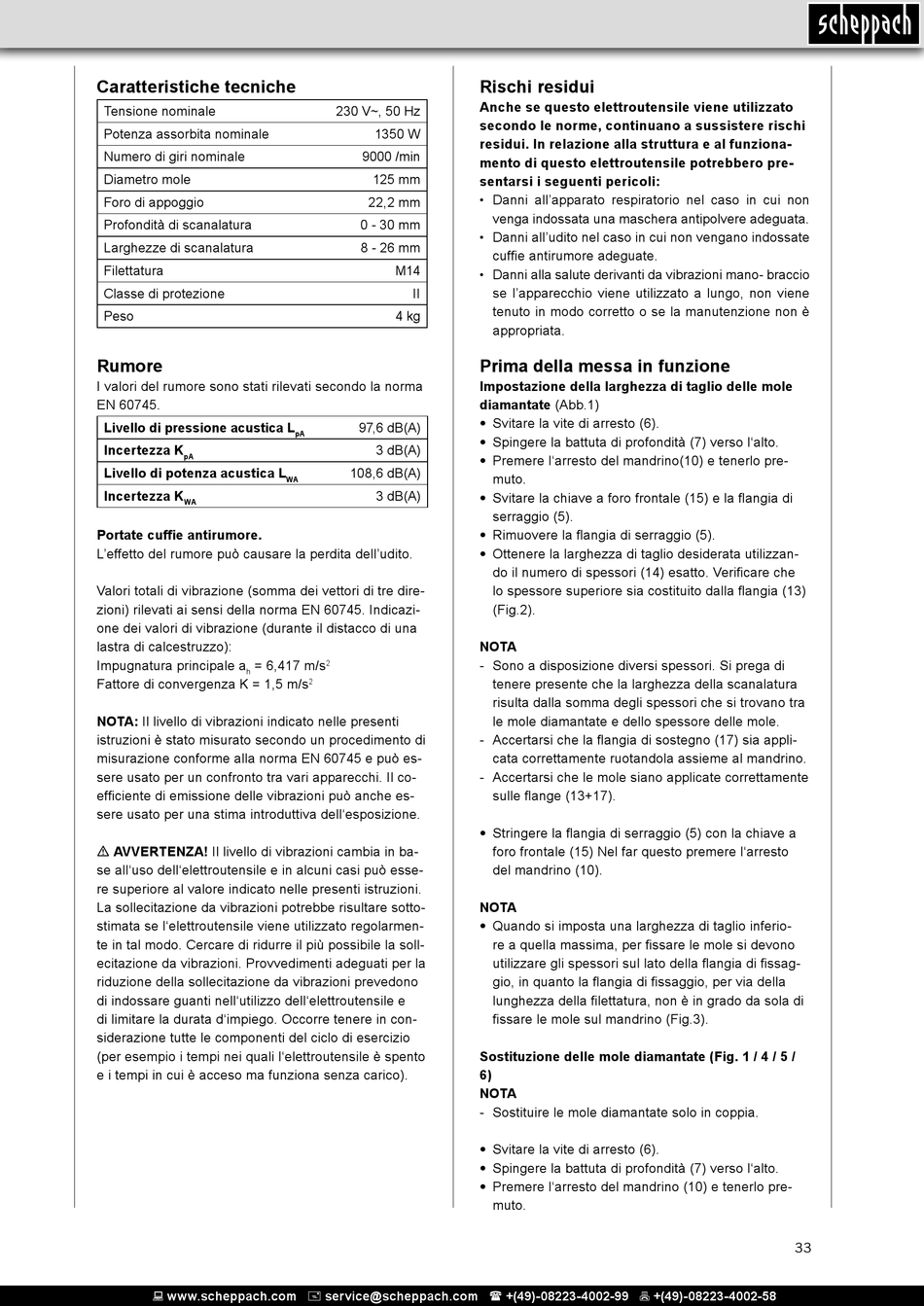

Caratteristiche tecniche

Tensione nominale
Potenza assorbita nominale
Numero di giri nominale
Diametro mole
Foro di appoggio
Profondità di scanalatura
Larghezze di scanalatura
Filettatura
Classe di protezione
Peso
Rumore
I valori del rumore sono stati rilevati secondo la norma
EN 60745.
Livello di pressione acustica L
Incertezza K
pA
Livello di potenza acustica L
Incertezza K
WA
Portate cuffie antirumore.
L'effetto del rumore può causare la perdita dell'udito.
Valori totali di vibrazione (somma dei vettori di tre dire-
zioni) rilevati ai sensi della norma EN 60745. Indicazi-
one dei valori di vibrazione (durante il distacco di una
lastra di calcestruzzo):
Impugnatura principale a = 6,417 m/s
h
Fattore di convergenza K = 1,5 m/s
NOTA: Il livello di vibrazioni indicato nelle presenti
istruzioni è stato misurato secondo un procedimento di
misurazione conforme alla norma EN 60745 e può es-
sere usato per un confronto tra vari apparecchi. Il co-
efficiente di emissione delle vibrazioni può anche es-
sere usato per una stima introduttiva dell'esposizione.
m AVVERTENZA! Il livello di vibrazioni cambia in ba-
se all'uso dell'elettroutensile e in alcuni casi può esse-
re superiore al valore indicato nelle presenti istruzioni.
La sollecitazione da vibrazioni potrebbe risultare sotto-
stimata se l'elettroutensile viene utilizzato regolarmen-
te in tal modo. Cercare di ridurre il più possibile la soll-
ecitazione da vibrazioni. Provvedimenti adeguati per la
riduzione della sollecitazione da vibrazioni prevedono
di indossare guanti nell'utilizzo dell'elettroutensile e
di limitare la durata d'impiego. Occorre tenere in con-
siderazione tutte le componenti del ciclo di esercizio
(per esempio i tempi nei quali l'elettroutensile è spento
e i tempi in cui è acceso ma funziona senza carico).
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
230 V~, 50 Hz
1350 W
9000 /min
125 mm
22,2 mm
0 - 30 mm
8 - 26 mm
M14
II
4 kg
97,6 dB(A)
pA
3 dB(A)
108,6 dB(A)
WA
3 dB(A)
2
2

Rischi residui

Anche se questo elettroutensile viene utilizzato
secondo le norme, continuano a sussistere rischi
residui. In relazione alla struttura e al funziona-
mento di questo elettroutensile potrebbero pre-
sentarsi i seguenti pericoli:
• Danni all'apparato respiratorio nel caso in cui non
venga indossata una maschera antipolvere adeguata.
• Danni all'udito nel caso in cui non vengano indossate
cuffie antirumore adeguate.
• Danni alla salute derivanti da vibrazioni mano- braccio
se l'apparecchio viene utilizzato a lungo, non viene
tenuto in modo corretto o se la manutenzione non è
appropriata.

Prima della messa in funzione

Impostazione della larghezza di taglio delle mole
diamantate (Abb.1)
• Svitare la vite di arresto (6).
• Spingere la battuta di profondità (7) verso l'alto.
• Premere l'arresto del mandrino(10) e tenerlo pre-
muto.
• Svitare la chiave a foro frontale (15) e la flangia di
serraggio (5).
• Rimuovere la flangia di serraggio (5).
• Ottenere la larghezza di taglio desiderata utilizzan-
do il numero di spessori (14) esatto. Verificare che
lo spessore superiore sia costituito dalla flangia (13)
(Fig.2).
NOTA
- Sono a disposizione diversi spessori. Si prega di
tenere presente che la larghezza della scanalatura
risulta dalla somma degli spessori che si trovano tra
le mole diamantate e dello spessore delle mole.
- Accertarsi che la flangia di sostegno (17) sia appli-
cata correttamente ruotandola assieme al mandrino.
- Accertarsi che le mole siano applicate correttamente
sulle flange (13+17).
• Stringere la flangia di serraggio (5) con la chiave a
foro frontale (15) Nel far questo premere l'arresto
del mandrino (10).
NOTA
• Quando si imposta una larghezza di taglio inferio-
re a quella massima, per fissare le mole si devono
utilizzare gli spessori sul lato della flangia di fissag-
gio, in quanto la flangia di fissaggio, per via della
lunghezza della filettatura, non è in grado da sola di
fissare le mole sul mandrino (Fig.3).
Sostituzione delle mole diamantate (Fig. 1 / 4 / 5 /
6)
NOTA
- Sostituire le mole diamantate solo in coppia.
• Svitare la vite di arresto (6).
• Spingere la battuta di profondità (7) verso l'alto.
• Premere l'arresto del mandrino (10) e tenerlo pre-
muto.
