3.2
Lage der Kabeleinführung
Das Gerät wird generell mit folgenden Kabeleinführungen ausgeführt:
•
3.2.1
Übersicht

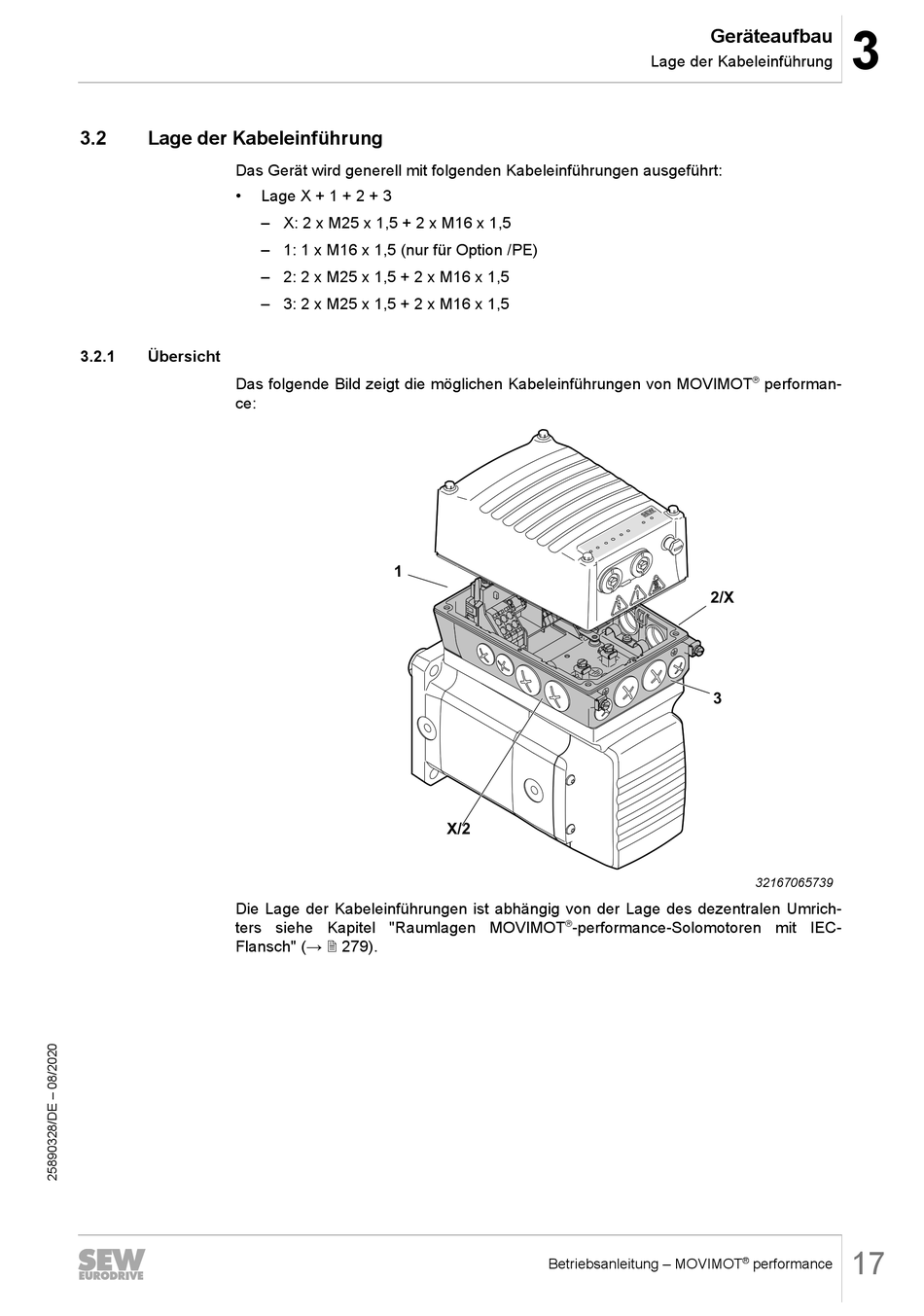

Das folgende Bild zeigt die möglichen Kabeleinführungen von MOVIMOT
ce:
Die Lage der Kabeleinführungen ist abhängig von der Lage des dezentralen Umrich-
ters siehe Kapitel "Raumlagen MOVIMOT
Flansch" (→ 2 279).
Lage X + 1 + 2 + 3
– X: 2 x M25 x 1,5 + 2 x M16 x 1,5
– 1: 1 x M16 x 1,5 (nur für Option /PE)
– 2: 2 x M25 x 1,5 + 2 x M16 x 1,5
– 3: 2 x M25 x 1,5 + 2 x M16 x 1,5
X/2
®
-performance-Solomotoren mit IEC-
Betriebsanleitung – MOVIMOT
Geräteaufbau
Lage der Kabeleinführung
®
performan-
2/X
3
32167065739
®
performance
3
17
