10. Schließen Sie das eine Ende des entsprechenden Signalkabels an der Rück-
11. Schließen Sie das Netzkabel an der Rückseite des Laufwerks an. Die Stecker
Wenn Sie weitere Einheiten installieren oder entfernen möchten, tun Sie dies jetzt.
Andernfalls fahren Sie mit dem Abschnitt „Installation abschließen" auf Seite 48 fort.
38
System x3100 M3 Typ 4253: Installations- und Benutzerhandbuch
6. Berühren Sie mit der antistatischen Schutzhülle, in der das Laufwerk enthalten
ist, eine unlackierte Metalloberfläche am Server. Nehmen Sie anschließend
das Laufwerk aus der Schutzhülle und legen Sie es auf eine antistatische
Oberfläche.
7. Setzen Sie alle Brücken und stellen Sie alle Schalter so ein, wie in der Doku-
mentation zum Laufwerk angegeben.
Anmerkung: Es ist möglicherweise einfacher, das neue Laufwerk von der
Vorderseite aus zu installieren und danach die Kabel anzuschließen.

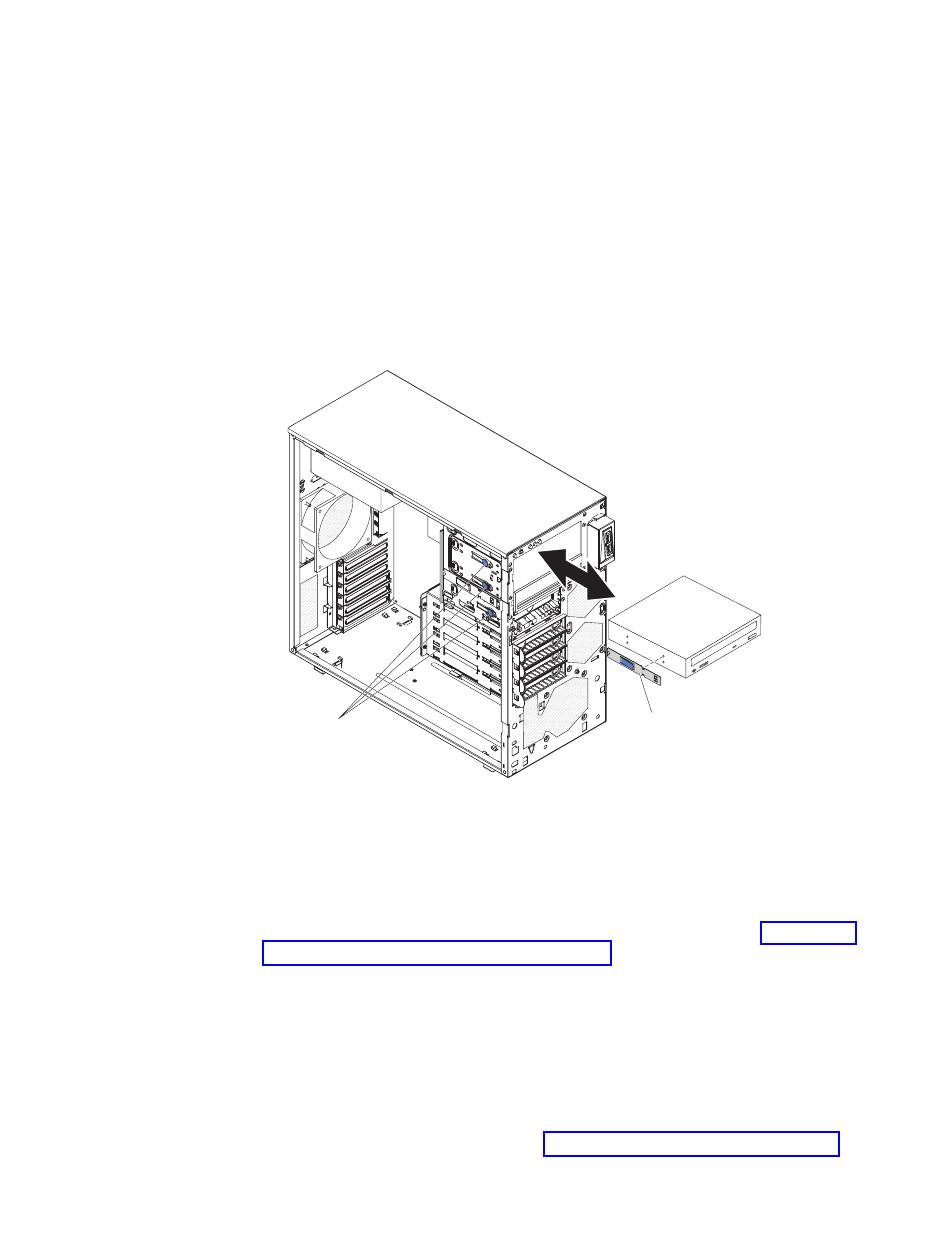

8. Entfernen Sie die Halteklammer für das Laufwerk seitlich an den Laufwerkhal-
terungen der Positionen 1 oder 2. Schieben Sie die Halteklammer für das
Laufwerk nach rechts, um sie aus der Laufwerkhalterung freizugeben. Lassen
Sie die Halteklammer für das Laufwerk anschließend in die Schraublöcher an
der Laufwerkseite einrasten.
Entriegelungsknöpfe
9. Wenn Sie ein 5,25-Zoll-Laufwerk in Position 2 installieren, schieben Sie das
Laufwerk in die Position hinein. Wenn Sie ein 3,5-Zoll-Laufwerk in Position 2
installieren, müssen Sie den 5,25-Zoll-Umbausatz am Laufwerk anbringen.
seite des Laufwerks an, und stellen Sie sicher, dass das andere Ende dieses
Kabels mit dem entsprechenden SATA-Anschluss auf der Systemplatine ver-
bunden ist (weitere Informationen hierzu finden Sie im Abschnitt „Interne An-
schlüsse auf der Systemplatine" auf Seite 18).
Anmerkung: Verlegen Sie das Signalkabel so, dass es den Luftstrom zur
Rückseite der Laufwerke bzw. zum Mikroprozessor und zu den DIMMs nicht
blockiert.
sind so ausgelegt, dass sie jeweils nur in einen bestimmten Anschluss passen.
Halteklammer
für Laufwerk
