158 fr | Connexion d'un enregistreur numérique (DVR)
12.3
F.01U.027.800 | V5 | 2010.06
Downloaded from www.Manualslib.com
Connexion d'un enregistreur numérique VIDOS-NVR
Pour raccorder un système VIDOS-NVR :
1. Raccordez l'appareil VIDOS-NVR au sous-système. Vous devez mettre le système VIDOS-
NVR et le sous-système hors tension.
Veillez à effectuer la connexion correctement et serrez les vis de la prise.
REMARQUE !
Pour deux sous-systèmes ou plus : établissez la connexion SCSI après avoir modifié l'ID SCSI
du deuxième sous-système et des autres appareils.
En raison des caractéristiques techniques SCSI-3, nous déconseillons de configurer plus de
trois sous-systèmes en guirlande (longueur de câble : 12 m maximum).
Le DVA-08E ne prend pas en charge la configuration en guirlande.

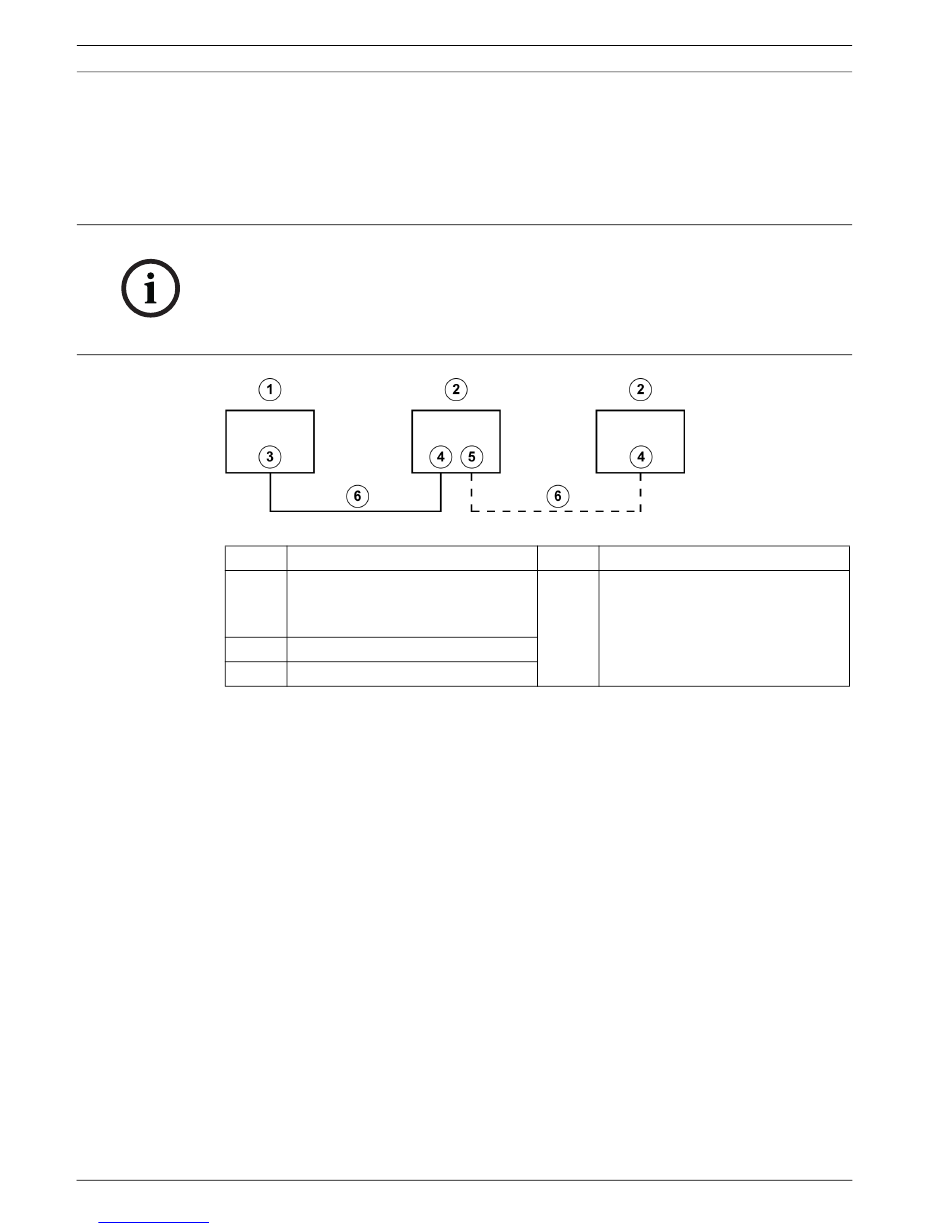

Figure 12.3 Connexion d'un enregistreur numérique VIDOS-NVR
1 Vidos-NVR
2 Sous-système RAID (pas de
configuration en guirlande pour le
DVA-08E)
3 Port SCSI
4 CH0-IN
2. Pour configurer plusieurs sous-systèmes en guirlande, vous devez mettre hors tension la
terminaison de canal CH0/1-OUT de tous les sous-systèmes, excepté celle du dernier.
Développez l'arborescence de configuration -> cliquez sur Configuration -> Channel ->
Channel 0 ou Channel 1 -> Onglet ID -> Termination: Disabled -> Apply.
3. Cliquez sur Configuration -> Configuration Parameters -> Onglet System -> Reset the
Controller -> Apply. Le sous-système est réinitialisé.
4. Pour la configuration en guirlande, modifiez l'ID de canal SCSI CH0/1-OUT du deuxième
sous-système.
Développez l'arborescence de configuration -> cliquez sur Configuration -> Channel ->
Channel 0 ou Channel 1 -> Onglet Parameters -> pour le DVA-08K : désactivez les cases à
cocher 0 et 1 et cochez les cases 2 et 3 ; pour le DVA-16K : désactivez les cases à cocher
0, 1, 2 et 3 et cochez les cases 4, 5, 6 et 8 -> Apply.
5. Cliquez sur Configuration -> Configuration Parameters -> Onglet System -> Reset the
Controller -> Apply. Le sous-système est réinitialisé.
6. Cliquez sur Configuration -> Host LUN Mapping et basculez sur le nouvel ID.
7. Mettez le sous-système puis VIDOS-NVR sous-tension. Les commutateurs du sous-
système sont situés sur la face arrière de l'appareil.
Guide d'installation rapide
manuals search engine
Sous-système RAID DVA-08E, -08K, -16K
5 CH0-OUT
6 DVA-ACON-VD68A ou
DVA-ACON-VD680A
