368 zh | 子系统电缆连接
7.3
7.4
F.01U.027.800 | V5 | 2010.06
Downloaded from
www.Manualslib.com
DVA-16K

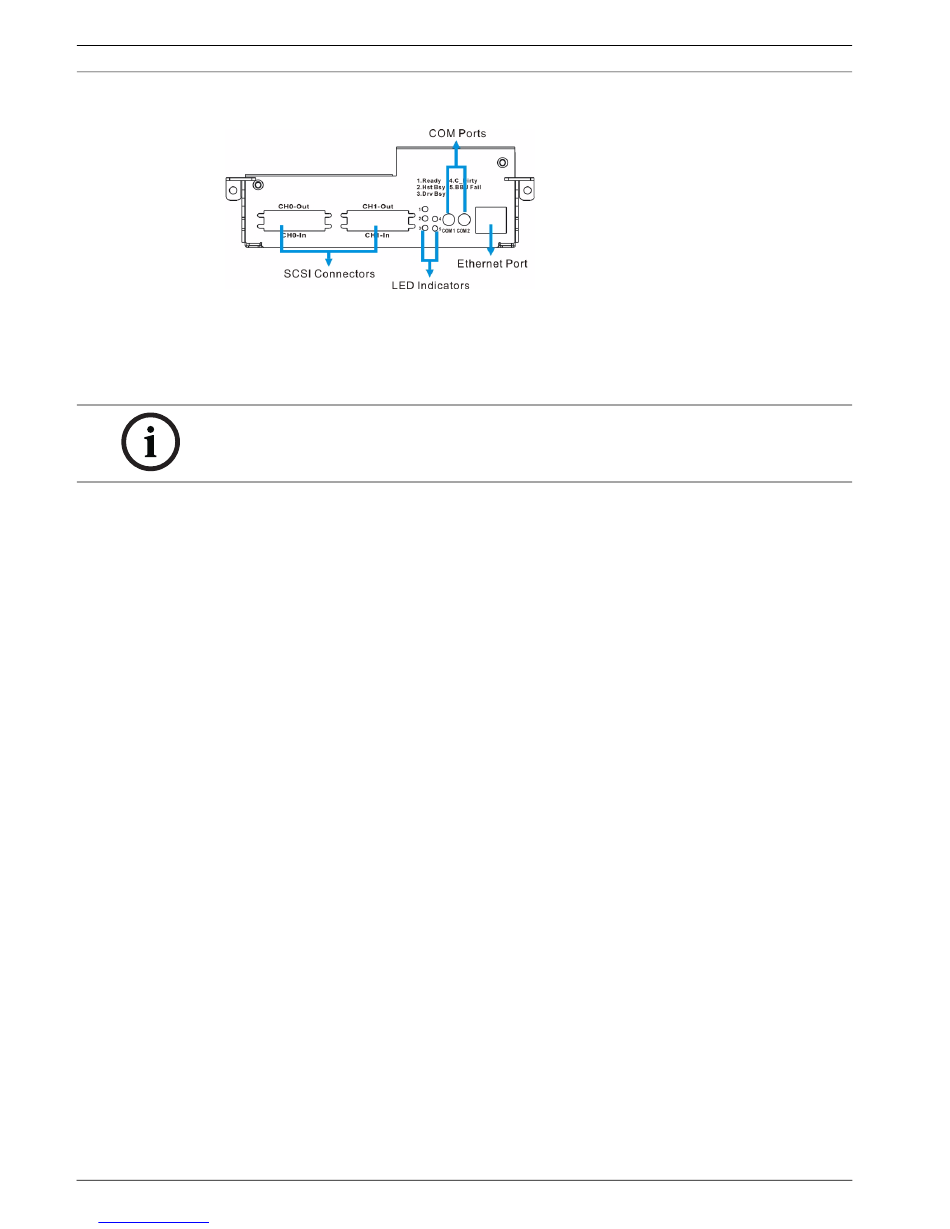

图 7.5 控制器模块 DVA-16K
2.
将 VHDCI SCSI 连接器连接至子系统，并将另一端连接至主机或 DVR。 请注意，子系统随附了固
件终结器，因此子系统一侧无需再安装终结器。
3.
如果两个子系统串联，则主机和另一个子系统之间的子系统上应禁用固件终结器设置 （参见
12 连接数字录像机
） 。
注释
DVA-08E 不能串联。
COM 端口
DVA-08E 和 DVA-08K 随附了一 (1) 个 COM 端口，而 DVA-16K 随附了两 (2) 个 COM 端口。 COM1
端口保留用于终端模拟管理。 此端口可用于访问固件的嵌入式配置实用程序。 为了便于 COM1 端口的
连接，系统随附了一 (1) 根音频插孔至 DB9 电缆和一个虚拟调制解调适配器。 （参见
图 7.5
和
）
DVA-16K 的 COM2 端口保留用于将来用途。 请勿使用！
RJ-45 以太网端口
屏蔽以太网电缆用于将 RJ-45 以太网端口连接至网络上的集线器，以便您通过网络管理您的子系统。
图 7.3
图 7.4
图 7.5
（参见
、
和
