Instalación de la bandeja de la unidad
El subsistema Bosch DVA se proporciona con unidades preconfiguradas y grabadas. Las
unidades están embaladas en cajas independientes. Las unidades se pueden instalar en
cualquier orden.
¡PRECAUCIÓN!
Utilice sólo unidades de Bosch para realizar ampliaciones o sustituciones. Solicite la unidad
de ampliación DVA-ADTK-050A (bandeja de unidad con disco duro de 500 GB incorporado) o
DVA-ADTK-100A (bandeja de unidad con disco duro de 1 TB incorporado).
Manipule los discos duros con sumo cuidado, ya que son muy delicados. Si un disco duro cae
sobre una superficie dura (aunque sea desde poca altura) o si se tocan o golpean los circuitos
de las unidades con herramientas, podrían causarse daños en las unidades.
Inserte las bandejas de las unidades con el máximo cuidado posible.
Siga todas las indicaciones para la prevención de descargas electrostáticas al instalar las
unidades.
Utilice sólo los tornillos proporcionados con las tapas metálicas de la unidad. Si coloca
tornillos más largos, podría dañar la unidad.
Para instalar una bandeja de unidad:
1. Gire el cierre de llave hasta la posición de desbloqueo. El cierre de llave está
desbloqueado cuando la ranura central está en posición horizontal. (Consulte la
Figura 6.1)

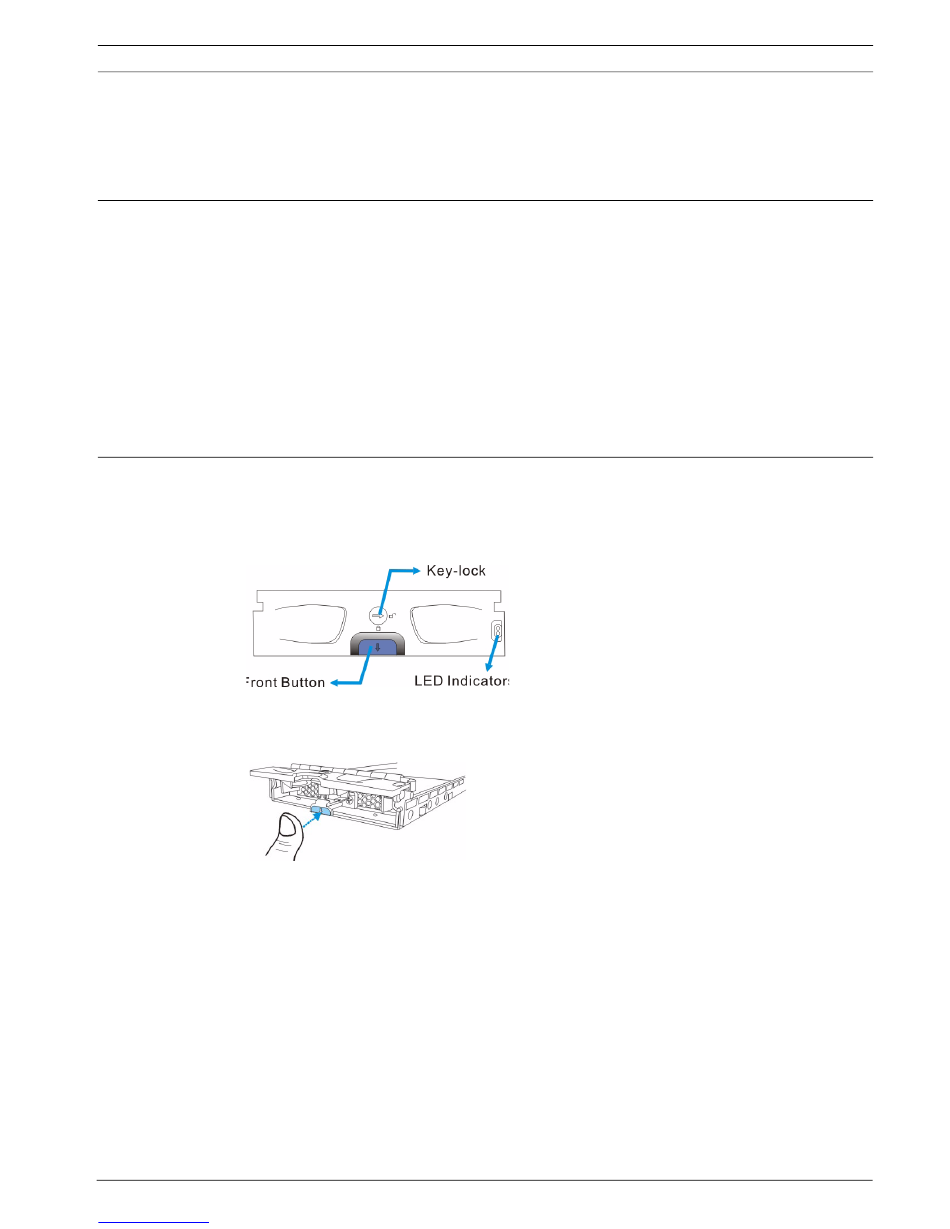

Figura 6.1 Vista frontal de la tapa metálica de la unidad
2. Abra la solapa frontal de la bandeja de la unidad presionando el botón situado en la parte
frontal de la misma. El botón es de fácil acceso. (Consulte la Figura 6.2)
Figura 6.2 Apertura de la solapa frontal de la bandeja de la unidad
3. Alinee la bandeja de la unidad con la ranura en la que desea insertarla. Asegúrese de que
esté colocada sobre los raíles del interior de la carcasa. Una vez que haya alineado la
bandeja de la unidad con la ranura, deslícela suavemente en el interior. Este
procedimiento debe realizarse lenta y suavemente.
4. Cierre la solapa frontal de la bandeja de la unidad. Asegúrese de que la solapa frontal se
cierra correctamente para garantizar que el conector SATA de la parte posterior de la
bandeja de la unidad está correctamente conectado al conector correspondiente en la
placa de interconexión. Si la solapa frontal no está correctamente cerrada, la conexión
entre el disco duro y el subsistema no será segura. Para fijar la solapa en su lugar, gire el
cierre de llave hasta que la ranura del centro quede en posición vertical. (Consulte la
Figura 6.3)
