6. Kontaktfläche an Anschraubblock und Kabelschuhen mit geeignetem Reiniger säubern, um
Ablagerungen des Schraubensicherungslacks zu entfernen.

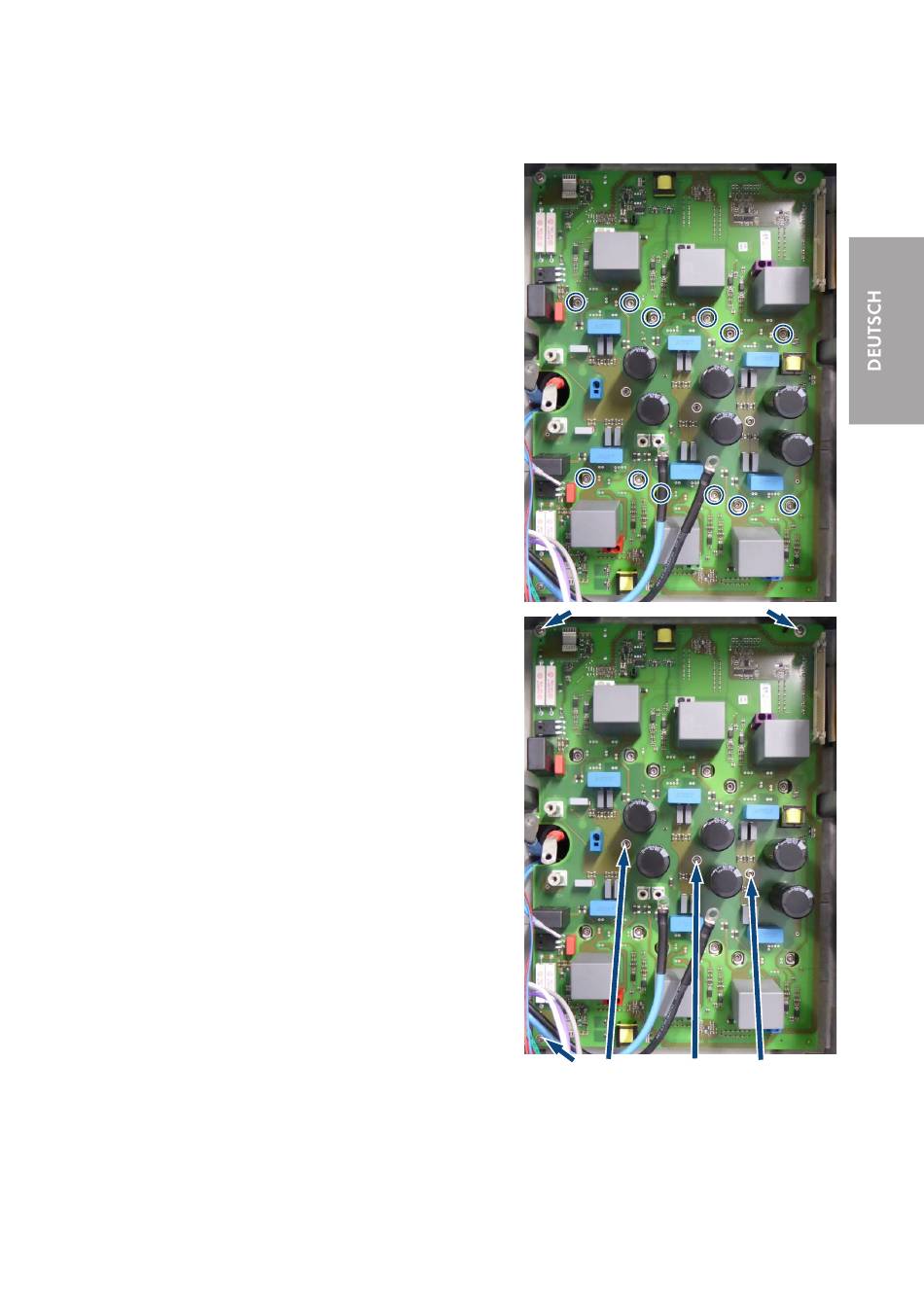

7. Befestigungsschrauben der Leistungsmodule
entfernen (TX20).
8. Befestigungsschrauben der DST-Baugruppe
entfernen (TX20). Die Baugruppe wird auch nach
dem Entfernen der Schrauben durch die
Leiterplattenzentrierbolzen gehalten.
9. Die Kabel der DST-Baugruppe aus dem Arbeitsbereich herausnehmen.
10. Um die Baugruppe aus dem Wechselrichter zu entnehmen, die Baugruppe an der linken Seite
zuerst vorsichtig aus dem Wechselrichter klappen und die Baugruppe an den Anschlüssen
vorbei aus dem Wechselrichter führen.
