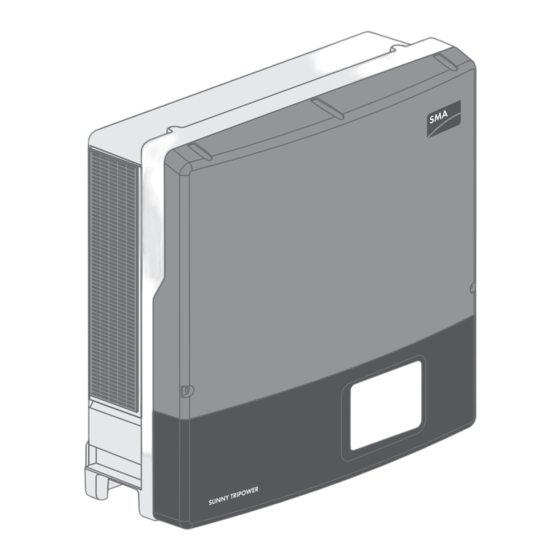

Seite 1 Spare-part set "AC assembly" for Sunny Tripower 8000TL / 10000TL / 12000TL / 15000TL / 17000TL / 15000TLEE / 20000TLEE NR-STP200-ACCON / NR3-STP200-ACCON STP8-17-STP15-20TLEE-AC-CON-RM-xx-10 | 119469-00.01 | Version 1.0...
Seite 2 ENGLISH Replacement Manual..............3 DEUTSCH Austauschanleitung..............33 ČEŠTINA Návod k výměně ..............64 ΕΛΛΗΝΙΚΑ Οδηγίες αντικατάστασης............94 ESPAÑOL Instrucciones para la sustitución......... 127 FRANÇAIS Instructions de remplacement ..........157 ITALIANO Istruzioni per la sostituzione ..........188 NEDERLANDS Vervangingshandleiding............. 218 PORTUGUÊS Manual de substituição ............248 ROMÂNĂ...
Seite 3: Trademarks
Legal Provisions Legal Provisions The information contained in these documents is the property of SMA Solar Technology AG. No part of this document may be reproduced, stored in a retrieval system, or transmitted, in any form or by any means, be it electronic, mechanical, photographic, magnetic or otherwise, without the prior written permission of SMA Solar Technology AG.
Seite 4: Inhaltsverzeichnis
Table of Contents SMA Solar Technology AG Table of Contents Information on this Document..........Validity ........................Target Group......................Content and Structure of this Document ..............Symbols in the Document ..................Levels of Warning Messages ..................Typographical Elements in the Document ..............
Seite 5: Information On This Document
The tasks described in this document must only be performed by qualified persons. Qualified persons must have the following skills: • Within the SMA factory warranty, participation in an SMA training course is mandatory for carrying out the activities described in this document. The type of training and the media used may vary from country to country.
Seite 6: Levels Of Warning Messages
1 Information on this Document SMA Solar Technology AG Symbol Explanation Example Sections describing activities to be performed by qualified persons only Levels of Warning Messages The following levels of warning messages may occur when handling the product. DANGER Indicates a hazardous situation which, if not avoided, will result in death or serious injury.
Seite 7: Designations In The Document
SMA Solar Technology AG shall not be held liable for any damage caused directly or indirectly due to such changes by unauthorized persons.
Seite 8: Important Safety Instructions
2 Safety SMA Solar Technology AG IMPORTANT SAFETY INSTRUCTIONS SAVE THESE INSTRUCTIONS This section contains safety information that must be observed at all times when working. The product has been designed and tested in accordance with international safety requirements. As with all electrical or electronical devices, there are residual risks despite careful construction.
Seite 9 SMA Solar Technology AG 2 Safety DANGER Danger to life due to electric shock when touching live system components in case of a ground fault If a ground fault occurs, parts of the system may still be live. Touching live parts and cables results in death or lethal injuries due to electric shock.
Seite 10 • Ground yourself before touching any component. Grounding conductor test prior to recommissioning Prior to recommissioning SMA inverters after the installation of SMA components or power assemblies which cannot be replaced intuitively, ensure that the grounding conductor in the inverter is correctly connected. The function of the grounding conductor must be ensured and all locally applicable laws, standards and directives must be observed.
Seite 11: Scope Of Delivery
Unauthorized alterations will void guarantee and warranty claims and in most cases terminate the operating license. SMA Solar Technology AG shall not be held liable for any damage caused by such changes.
Seite 12: Overview Of The Assemblies
STP 8000TL / STP 10000TL / STP 12000TL / STP 15000TL / STP 17000TL Position Designation Type label of AC assembly (AC-CON) for compatibility check The assemblies of the spare-part set NR-STP200-ACCON and NR3-STP200-ACCON are not compatible with the TP-ACCON-XX.XX assembly. AC assembly (AC-CON) STP8-17-STP15-20TLEE-AC-CON-RM-xx-10 Replacement Manual...
Seite 13: Stp 15000Tlee / Stp 20000Tlee
Position Designation AC assembly (AC-CON) Type label of AC assembly (AC-CON) for compatibility check The assemblies of the spare-part set NR-STP200-ACCON and NR3-STP200-ACCON are not compatible with the TP-ACCON-XX.XX assembly. Ferrite bead Disconnecting the Inverter from Voltage Sources STP 8000TL / STP 10000TL / STP 12000TL / STP...
Seite 14 5 Disconnecting the Inverter from Voltage Sources SMA Solar Technology AG WARNING Danger to life due to electric shock from destruction of the measuring device due to overvoltage Overvoltage can damage a measuring device and result in voltage being present in the enclosure of the measuring device.
Seite 15 SMA Solar Technology AG 5 Disconnecting the Inverter from Voltage Sources CAUTION Risk of burns when touching the DC protective cover The DC protective cover can get hot during operation. • Do not touch the DC protective cover. 9. Use an appropriate measuring device to ensure that no voltage is present at the AC terminal block between L1 and N, L2 and N, and L3 and N.
Seite 16 5 Disconnecting the Inverter from Voltage Sources SMA Solar Technology AG 15. Release and remove the DC connectors. To do so, insert a flat-blade screwdriver or an angled screwdriver (blade width: 3.5 mm) into one of the side slots and pull the DC connectors out. When...
Seite 17 SMA Solar Technology AG 5 Disconnecting the Inverter from Voltage Sources • Contact point DC+ and contact point DC‒ • Contact point DC+ and contact point PE Replacement Manual STP8-17-STP15-20TLEE-AC-CON-RM-xx-10...
Seite 18: Stp 15000Tlee / Stp 20000Tlee
5 Disconnecting the Inverter from Voltage Sources SMA Solar Technology AG • Contact point DC‒ and contact point grounding conductor NOTICE Damage to the inverter due to electrostatic discharge Touching electronic components can cause damage to or destroy the inverter through electrostatic discharge.
Seite 19 SMA Solar Technology AG 5 Disconnecting the Inverter from Voltage Sources WARNING Danger to life due to electric shock from destruction of the measuring device due to overvoltage Overvoltage can damage a measuring device and result in voltage being present in the enclosure of the measuring device.
Seite 20 5 Disconnecting the Inverter from Voltage Sources SMA Solar Technology AG 8. Remove all 6 screws from the lower enclosure lid using an Allen key (AF 3). 9. Lift and remove the lower enclosure lid from below. CAUTION Risk of burns when touching the enclosure parts The enclosure parts become hot during operation.
Seite 21 SMA Solar Technology AG 5 Disconnecting the Inverter from Voltage Sources 13. Release and remove the DC connectors. To do so, insert a flat-blade screwdriver or an angled screwdriver (blade width: 3.5 mm) into one of the side slots and pull the DC connectors out. When...
Seite 22 5 Disconnecting the Inverter from Voltage Sources SMA Solar Technology AG 20. Remove all screws from the upper enclosure lid (hex socket, AF 4). 21. Pull the upper enclosure lid forward to remove it. NOTICE Damage to the inverter due to electrostatic discharge Touching electronic components can cause damage to or destroy the inverter through electrostatic discharge.
Seite 23: Removing The Ac-Con
SMA Solar Technology AG 6 Removing the AC-CON Removing the AC-CON 1. Disconnect the inverter from all voltage sources (see Section 5, page 13). 2. Open the AC terminals and remove the insulated conductors L1, L2, L3, and N from the openings.
Seite 24: Installing The Ac-Con
6. Remove the assembly. Installing the AC-CON Compatibility of assemblies The assemblies of the spare-part set NR-STP200-ACCON and NR3-STP200-ACCON are not compatible with the TP-ACCON-XX.XX assembly. • Before replacing the assembly, ensure that the assembly is only replaced with a compatible assembly.
Seite 25 SMA Solar Technology AG 7 Installing the AC-CON Figure 1 : Position of the SELV circuit Position Designation SELV circuit 1. Check the SELV circuits for visible dirt before mounting the assembly. If dust or other deposits cover the assembly, do not use it and contact the Service.
Seite 26: Recommissioning The Inverter
8 Recommissioning the Inverter SMA Solar Technology AG 3. Tighten all connecting screws (TX 20, 3.5 Nm). Use the new screws supplied for this. In case of STP 8000TL / STP 10000TL / STP 12000TL / STP 15000TL / STP 17000TL: Do not tighten the screws in the indicated area.
Seite 27 SMA Solar Technology AG 8 Recommissioning the Inverter 4. Tighten the screws of the enclosure lid in the specified sequence (AF4, torque: 6 Nm ± 0.3 Nm). 5. Connect the communication assembly with the inverter. To do so, plug the ribbon cable to the communication assembly and lock it.
Seite 28 If the metal mounting tabs show brown discoloration or are damaged, order a new ESS from SMA Solar Technology AG and have the ESS replaced. If the metal mounting tabs show no brown discoloration or damage, the ESS is not worn and can still be used.
Seite 29: Stp 15000Tlee / Stp 20000Tlee
SMA Solar Technology AG 8 Recommissioning the Inverter STP 15000TLEE / STP 20000TLEE 1. Carry out the necessary tests according to the locally applicable laws, standards and directives for the correct recommissioning after power assembly replacement. Take the requirements for component replacements into account (see Section 2.2 "IMPORTANT SAFETY INSTRUCTIONS", page 8).
Seite 30 8 Recommissioning the Inverter SMA Solar Technology AG 9. Tighten all 6 screws with an Allen key in the order 1 to 6 (AF 3, torque: 2.0 Nm ± 0.3 Nm). By tightening the screws in the prescribed order, you avoid warping the enclosure lid, which would keep it from sealing correctly.
Seite 31: Performing The Vac Test
SMA Solar Technology AG 9 Performing the VAC Test 15. If a multifunction relay is used, reconnect the supply voltage to the load. ☑ All 3 LEDs start to glow and the start-up phase begins. The start-up phase may take several minutes.
Seite 32: 10 Returning And Disposing Of The Defective Assembly
• Organize the return shipment to SMA Solar Technology AG. Contact the Service. 2. If the assembly is not to be returned, dispose of the assembly in accordance with the locally applicable disposal regulations for electronic waste.
Seite 33: Rechtliche Bestimmungen
Rechtliche Bestimmungen Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Kein Teil dieses Dokuments darf vervielfältigt, in einem Datenabrufsystem gespeichert oder in einer anderen Art und Weise (elektronisch, mechanisch durch Fotokopie oder Aufzeichnung) ohne die vorherige schriftliche Genehmigung von SMA Solar Technology AG übertragen werden.
Seite 34 Inhaltsverzeichnis SMA Solar Technology AG Inhaltsverzeichnis Hinweise zu diesem Dokument..........35 Gültigkeitsbereich....................... 35 Zielgruppe ........................35 Inhalt und Struktur des Dokuments................35 Symbole im Dokument ....................35 Warnhinweisstufen..................... 36 Auszeichnungen im Dokument .................. 36 Benennungen im Dokument..................37 Sicherheit................... 37 Bestimmungsgemäße Verwendung................
Seite 35: Hinweise Zu Diesem Dokument
Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur Fachkräfte durchführen. Fachkräfte müssen über folgende Qualifikation verfügen: • Innerhalb der SMA Werksgarantie ist die Teilnahme an einem SMA Schulungsangebot zur Durchführung der in diesem Dokument beschriebenen Tätigkeiten zwingend erforderlich. Die Art der Schulung und die verwendeten Medien können länderspezifisch voneinander abweichen.
Seite 36: Warnhinweisstufen
1 Hinweise zu diesem Dokument SMA Solar Technology AG Symbol Erklärung Möglicherweise auftretendes Problem ✖ Beispiel Kapitel, in dem Tätigkeiten beschrieben sind, die nur von Fachkräften durchge- führt werden dürfen Warnhinweisstufen Die folgenden Warnhinweisstufen können im Umgang mit dem Produkt auftreten.
Seite 37: Benennungen Im Dokument
Ort gültigen Gesetze, Bestimmungen, Vorschriften und Normen ein. Ein anderer Einsatz kann zu Personen- oder Sachschäden führen. Eingriffe in SMA Produkte, z. B. Veränderungen und Umbauten, sind nur mit ausdrücklicher schriftlicher Genehmigung von SMA Solar Technology AG gestattet. Nicht autorisierte Eingriffe führen zum Wegfall der Garantie- und Gewährleistungsansprüche sowie in der Regel zum...
Seite 38: Wichtige Sicherheitshinweise
Dieses Dokument ersetzt keine regionalen, Landes-, Provinz-, bundesstaatlichen oder nationalen Gesetze sowie Vorschriften oder Normen, die für die Installation und die elektrische Sicherheit und den Einsatz des Produkts gelten. SMA Solar Technology AG übernimmt keine Verantwortung für die Einhaltung bzw. Nichteinhaltung dieser Gesetze oder Bestimmungen im Zusammenhang mit der Installation des Produkts.
Seite 39 SMA Solar Technology AG 2 Sicherheit GEFAHR Lebensgefahr durch Stromschlag beim Berühren spannungsführender DC- Kabel Die PV-Module erzeugen bei Lichteinfall hohe Gleichspannung, die an den DC-Kabeln anliegt. Das Berühren spannungsführender DC-Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag.
Seite 40: Lebensgefahr Durch Feuer Und Explosion
2 Sicherheit SMA Solar Technology AG WARNUNG Lebensgefahr durch Feuer und Explosion In seltenen Einzelfällen kann im Fehlerfall im Inneren des Wechselrichters ein zündfähiges Gasgemisch entstehen. Durch Schalthandlungen kann in diesem Zustand im Inneren des Wechselrichters ein Brand entstehen oder eine Explosion ausgelöst werden. Tod oder lebensgefährliche Verletzungen durch heiße oder wegfliegende Teile können die Folge sein.
Seite 41: Verbrennungsgefahr Durch Heiße Gehäuseteile
• Erden Sie sich, bevor Sie ein Bauteil berühren. Schutzleiterprüfung vor Wiederinbetriebnahme Vor der Wiederinbetriebnahme von SMA Wechselrichtern nach Einbau von nicht intuitiv zu tauschenden SMA Komponenten oder Leistungsbaugruppen sicherstellen, dass der Schutzleiter im Wechselrichter korrekt angeschlossen ist. Die Funktion des Schutzleiters muss gegeben sein und alle vor Ort geltenden Gesetze, Normen und Richtlinien müssen eingehalten...
Seite 42: Übergeordnete Standards Einhalten
übergeordneten Standard entsprechen, liegen in der Verantwortung der ausführenden Fachkraft. Nicht autorisierte Eingriffe führen zum Wegfall der Garantie- und Gewährleistungsansprüche sowie in der Regel zum Erlöschen der Betriebserlaubnis. Die Haftung von SMA Solar Technology AG für Schäden aufgrund solcher Eingriffe ist ausgeschlossen. Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen.
Seite 43: Übersicht Der Baugruppen
STP 8000TL / STP 10000TL / STP 12000TL / STP 15000TL / STP 17000TL Position Bezeichnung Typenschild der AC-Baugruppe (AC-CON) zur Prüfung der Kompatibilität. Die Baugruppen der Ersatzteil-Sets NR-STP200-ACCON und NR3-STP200-AC- CON sind nicht kompatibel mit der Baugruppe STP-ACCON-XX.XX AC-Baugruppe (AC-CON) Austauschanleitung STP8-17-STP15-20TLEE-AC-CON-RM-xx-10...
Seite 44: Stp 15000Tlee / Stp 20000Tlee
Position Bezeichnung AC-Baugruppe (AC-CON) Typenschild der AC-Baugruppe (AC-CON) zur Prüfung der Kompatibilität. Die Baugruppen der Ersatzteil-Sets NR-STP200-ACCON und NR3-STP200-AC- CON sind nicht kompatibel mit der Baugruppe STP-ACCON-XX.XX Ferrithülse Wechselrichter spannungsfrei schalten STP 8000TL / STP 10000TL / STP 12000TL / STP...
Seite 45 SMA Solar Technology AG 5 Wechselrichter spannungsfrei schalten WARNUNG Lebensgefahr durch Stromschlag bei Zerstörung eines Messgeräts durch Überspannung Eine Überspannung kann ein Messgerät beschädigen und zum Anliegen einer Spannung am Gehäuse des Messgeräts führen. Das Berühren des unter Spannung stehenden Gehäuses des Messgerätes führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag.
Seite 46: Verbrennungsgefahr Beim Berühren Der Dc-Schutzabdeckung
5 Wechselrichter spannungsfrei schalten SMA Solar Technology AG 7. Den unteren Gehäusedeckel nach oben klappen und abnehmen. VORSICHT Verbrennungsgefahr beim Berühren der DC-Schutzabdeckung Während des Betriebs kann die DC-Schutzabdeckung heiß werden. • Die DC-Schutzabdeckung nicht berühren. 9. Spannungsfreiheit an der AC-Klemmleiste nacheinander zwischen L1 und N, L2 und N und L3 und N mit geeignetem Messgerät feststellen.
Seite 47 SMA Solar Technology AG 5 Wechselrichter spannungsfrei schalten GEFAHR Lebensgefahr durch Stromschlag beim Berühren freigelegter DC-Leiter oder DC-Steckerkontakte bei beschädigten oder gelösten DC- Steckverbindern Durch fehlerhaftes Entriegeln und Abziehen der DC-Steckverbinder können die DC- Steckverbinder brechen und beschädigt werden, sich von den DC-Kabeln lösen oder nicht mehr korrekt angeschlossen sein.
Seite 48: Lebensgefahr Durch Hohe Spannungen Im Wechselrichter
5 Wechselrichter spannungsfrei schalten SMA Solar Technology AG GEFAHR Lebensgefahr durch hohe Spannungen im Wechselrichter Die Kondensatoren im Wechselrichter benötigen 20 Minuten, um sich zu entladen. • 20 Minuten vor Öffnen des oberen Gehäusedeckels warten. • Alle Schrauben des oberen Gehäusedeckels herausdrehen (SW4) und den oberen Gehäusedeckel abnehmen.
Seite 49: Stp 15000Tlee / Stp 20000Tlee
SMA Solar Technology AG 5 Wechselrichter spannungsfrei schalten • Kontaktpunkt DC‒ und Kontaktpunkt PE ACHTUNG Beschädigung des Wechselrichters durch elektrostatische Entladung Durch das Berühren von elektronischen Bauteilen können Sie den Wechselrichter über elektrostatische Entladung beschädigen oder zerstören. • Erden Sie sich, bevor Sie ein Bauteil berühren.
Seite 50 5 Wechselrichter spannungsfrei schalten SMA Solar Technology AG WARNUNG Lebensgefahr durch Stromschlag bei Zerstörung eines Messgeräts durch Überspannung Eine Überspannung kann ein Messgerät beschädigen und zum Anliegen einer Spannung am Gehäuse des Messgeräts führen. Das Berühren des unter Spannung stehenden Gehäuses des Messgerätes führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag.
Seite 51: Verbrennungsgefahr Beim Berühren Der Gehäuseteile
SMA Solar Technology AG 5 Wechselrichter spannungsfrei schalten 8. Alle 6 Schrauben des unteren Gehäusedeckels mit einem Innensechskant-Schlüssel (SW 3) herausdrehen. 9. Den unteren Gehäusedeckel von unten anheben und abnehmen. VORSICHT Verbrennungsgefahr beim Berühren der Gehäuseteile Während des Betriebs werden die Gehäuseteile heiß. Das Berühren dieser Bauteile kann zu Verbrennungen führen.
Seite 52 5 Wechselrichter spannungsfrei schalten SMA Solar Technology AG 13. Die DC-Steckverbinder entriegeln und abziehen. Dazu einen Schlitz-Schraubendreher oder einen abgewinkelten Federstecher (Klingenbreite: 3,5 mm) in einen der seitlichen Schlitze stecken und die DC- Steckverbinder abziehen. Dabei die DC- Steckverbinder nicht aufhebeln sondern das Werkzeug nur zum Lösen der Verriegelung in einen...
Seite 53 SMA Solar Technology AG 5 Wechselrichter spannungsfrei schalten 20. Alle Schrauben des oberen Gehäusedeckels herausdrehen (Innensechskant, SW 4). 21. Den oberen Gehäusedeckel nach vorne abnehmen. ACHTUNG Beschädigung des Wechselrichters durch elektrostatische Entladung Durch das Berühren von elektronischen Bauteilen können Sie den Wechselrichter über elektrostatische Entladung beschädigen oder zerstören.
Seite 54: Ac-Con Ausbauen
6 AC-CON ausbauen SMA Solar Technology AG AC-CON ausbauen 1. Den Wechselrichter spannungsfrei schalten (siehe Kapitel 5, Seite 44). 2. AC-Klemmen öffnen und die Adern L1, L2, L3 und N aus den Öffnungen entfernen. 3. Nur bei STP 15000TLEE / STP 20000TLEE: Wenn die neue AC-CON ohne Ferrithülse geliefert wird,...
Seite 55: Ac-Con Einbauen
6. Die Baugruppe entnehmen. AC-CON einbauen Kompatibilität der Baugruppen Die Baugruppen der Ersatzteil-Sets NR-STP200-ACCON und NR3-STP200-ACCON sind nicht kompatibel mit der Baugruppe STP-ACCON-XX.XX • Vor dem Austausch der Baugruppe sicherstellen, dass die Baugruppe nur gegen eine kompatible Baugruppe ausgetauscht wird. Welche Baugruppe im Wechselrichter verbaut ist, können Sie dem Typenschild der Baugruppe entnehmen.
Seite 56 7 AC-CON einbauen SMA Solar Technology AG Abbildung 1 : Position des SELV-Kreises Position Bezeichnung SELV-Kreis 1. Vor dem Einbau der Baugruppe SELV-Kreise auf sichtbare Verschmutzungen prüfen. Falls sich Staub oder andere Ablagerungen auf der Baugruppe befinden, die Baugruppe nicht verwenden und den Service kontaktieren.
Seite 57: Wechselrichter Wieder In Betrieb Nehmen
SMA Solar Technology AG 8 Wechselrichter wieder in Betrieb nehmen 3. Alle Befestigungsschrauben festdrehen (TX 20, 3,5 Nm). Dazu die mitgelieferten neuen Schrauben verwenden. Bei STP 8000TL / STP 10000TL / STP 12000TL / STP 15000TL / STP 17000TL die Schrauben im gestrichelten Bereich nicht anziehen.
Seite 58 8 Wechselrichter wieder in Betrieb nehmen SMA Solar Technology AG 4. Die Schrauben des Gehäusedeckels in der vorgegebenen Reihenfolge anziehen (SW4, Drehmoment: 6 Nm ± 0,3 Nm). 5. Kommunikationsbaugruppe mit dem Wechselrichter verbinden. Dazu das Flachbandkabel an der Kommunikationsbaugruppe stecken und verriegeln.
Seite 59 11. Den ESS auf Abnutzung prüfen: • Prüfen, ob die Metallzungen im Inneren des ESS verfärbt oder beschädigt sind. Wenn die Metallzungen bräunlich verfärbt oder beschädigt sind, neuen ESS bei SMA Solar Technology AG bestellen und beschädigten ESS austauschen. Wenn die Metallzungen nicht bräunlich verfärbt oder beschädigt sind, ist der ESS nicht...
Seite 60: Stp 15000Tlee / Stp 20000Tlee
8 Wechselrichter wieder in Betrieb nehmen SMA Solar Technology AG 18. Sicherstellen, dass der Wechselrichter fehlerfrei einspeist. 19. Die UAC-Prüfung durchführen (siehe Kapitel 9, Seite 62). STP 15000TLEE / STP 20000TLEE 1. Erforderliche Prüfungen zur korrekten Wiederinbetriebnahme nach Baugruppentausch gemäß aller vor Ort geltenden Gesetze, Normen und Richtlinien durchführen. Dabei Bedingungen für den Komponententausch berücksichtigen (siehe Kapitel 2.2 "Wichtige Sicherheitshinweise",...
Seite 61 SMA Solar Technology AG 8 Wechselrichter wieder in Betrieb nehmen 9. Alle 6 Schrauben mit einem Innensechskant- Schlüssel in der Reihenfolge 1 bis 6 festdrehen (SW 3, Drehmoment: 2,0 Nm ± 0,3 Nm). Durch Einhalten der Reihenfolge vermeiden Sie, dass der Gehäusedeckel schief angeschraubt wird und das...
Seite 62: Uac-Prüfung Durchführen
9 UAC-Prüfung durchführen SMA Solar Technology AG 14. Den Leitungsschutzschalter von allen 3 Phasen einschalten. 15. Wenn ein Multifunktionsrelais verwendet wird, Versorgungsspannung des Verbrauchers wieder zuschalten. ☑ Alle 3 LEDs beginnen zu leuchten und die Startphase beginnt. Die Startphase kann mehrere Minuten dauern.
Seite 63: 10 Defekte Baugruppe Zurücksenden Oder Entsorgen
• Die defekte Baugruppe für den Versand verpacken. Dabei die Originalverpackung oder eine Verpackung verwenden, die sich für Gewicht und Größe der Baugruppe eignet. • Den Rückversand an SMA Solar Technology AG organisieren. Dazu den Service kontaktieren. 2. Wenn die Baugruppe nicht zurückgesendet werden soll, die Baugruppe nach den vor Ort gültigen Entsorgungsvorschriften für Elektronikschrott entsorgen.
Seite 64: Právní Ustanovení
S ohledem na jakoukoli dokumentaci nebo v ní popsaný software a příslušenství neposkytuje společnost SMA Solar Technology AG žádné výslovné ani nevyslovené přísliby či záruky. Mezi tyto přísliby a záruky patří mimo jiné implicitní záruka prodejnosti a vhodnosti k určitému účelu. Tímto výslovně odmítáme veškeré související přísliby nebo záruky. Společnost SMA Solar Technology AG ani její...
Seite 65 SMA Solar Technology AG Obsah Obsah Informace k tomuto dokumentu ..........66 Rozsah platnosti ......................66 Cílová skupina......................66 Obsah a struktura dokumentu ................... 66 Symboly v dokumentu....................66 Stupně výstražných upozornění ................67 Typografické konvence v dokumentu ............... 67 Označení...
Seite 66: Informace K Tomuto Dokumentu
• V rámci záruky výrobce SMA je k provádění činností popsaných v tomto dokumentu bezpodmínečně nutná účast na školení společnosti SMA. Druh školení a použitá média se mohou odchylovat podle specifických podmínek v jednotlivých zemích. Druh a způsob školení se proto mezi jednotlivými zeměmi může lišit, školení musí ale proběhnout před poskytnutím služby.
Seite 67: Stupně Výstražných Upozornění
SMA Solar Technology AG 1 Informace k tomuto dokumentu Symbol Vysvětlení Problém, který se může vyskytnout. ✖ Příklad Kapitola, v níž jsou popsány činnosti, které smějí provádět pouze odborní pra- covníci. Stupně výstražných upozornění Při manipulaci s produktem se můžete setkat s následujícími stupni výstražných upozornění.
Seite 68: Označení V Tomto Dokumentu
Jiné použití může vést k poranění osob nebo ke vzniku materiálních škod. Zásahy do produktů SMA (např. změny a přestavby) jsou povolené pouze s výslovným písemným souhlasem společnosti SMA Solar Technology AG. Neautorizované zásahy vedou ke ztrátě...
Seite 69: Důležitá Bezpečnostní Upozornění
Tento dokument nenahrazuje regionální, zemské, provinční, federální nebo národní zákony ani předpisy a normy, které platí pro instalaci a elektrickou bezpečnost a používání produktu. Společnost SMA Solar Technology AG neodpovídá za dodržení, resp. nedodržení těchto zákonů či ustanovení v souvislosti s instalací produktu. Pokud výměnu a veškeré činnosti uvedené v tomto dokumentu provádějí osoby, které nejsou odbornými pracovníky ve smyslu této dokumentace, vede to ke ztrátě...
Seite 70 2 Bezpečnost SMA Solar Technology AG NEBEZPEČÍ Nebezpečí usmrcení v důsledku zásahu elektrickým proudem při kontaktu s DC kabely pod napětím FV panely vytvářejí při dopadu světla vysoké stejnosměrné napětí, které je přítomno na DC kabelech. Kontakt s DC kabely pod napětím zapříčiní smrtelný úraz nebo těžká poranění...
Seite 71 SMA Solar Technology AG 2 Bezpečnost VAROVÁNÍ Nebezpečí poranění toxickými látkami, plyny a prachem Ve výjimečných jednotlivých případech mohou v důsledku poškození elektronických komponent vznikat uvnitř střídače toxické látky, plyny a prach. Styk s toxickými látkami a vdechování toxických plynů a prachu může zapříčinit podráždění kůže, poleptání, potíže s dýcháním a nevolnost.
Seite 72: Obsah Dodávky
Kontrola ochranného vodiče před opětovným uvedením do provozu Před opětovným uvedením střídačů SMA do provozu po montáži komponent nebo výkonových modulů SMA, které nenabízejí intuitivní výměnu, zajistěte, aby byl ve střídači správně připojen ochranný vodič. Musí být zajištěna funkce ochranného vodiče a dodrženy všechny zákony, normy a směrnice platné...
Seite 73: Přehled Konstrukčních Skupin
Přehled konstrukčních skupin STP 8000TL / STP 10000TL / STP 12000TL / STP 15000TL / STP 17000TL Položka Označení Typový štítek AC konstrukční skupiny (AC-CON) k ověření kompatibility. Kon- strukční skupiny ze sady náhradních dílů NR-STP200-ACCON a NR3-STP200- ACCON nejsou kompatibilní s konstrukční skupinou STP-ACCON-XX.XX AC konstrukční skupina (AC-CON) Návod k výměně STP8-17-STP15-20TLEE-AC-CON-RM-xx-10...
Seite 74: Stp 15000Tlee / Stp 20000Tlee
STP 15000TLEE / STP 20000TLEE Položka Označení AC konstrukční skupina (AC-CON) Typový štítek AC konstrukční skupiny (AC-CON) k ověření kompatibility. Kon- strukční skupiny ze sady náhradních dílů NR-STP200-ACCON a NR3-STP200- ACCON nejsou kompatibilní s konstrukční skupinou STP-ACCON-XX.XX Feritová dutinka Odpojení střídače od napětí STP 8000TL / STP 10000TL / STP 12000TL / STP 15000TL / STP 17000TL...
Seite 75 SMA Solar Technology AG 5 Odpojení střídače od napětí VAROVÁNÍ Nebezpečí usmrcení v důsledku zásahu elektrickým proudem při zničení měřicího přístroje přepětím Přepětí může poškodit měřicí přístroj a zapříčinit přivedení napětí na těleso měřicího přístroje. Kontakt s tělesem měřicího přístroje pod napětím zapříčiní smrtelný úraz nebo těžká poranění...
Seite 76 5 Odpojení střídače od napětí SMA Solar Technology AG 7. Spodní víko krytu vyklopte nahoru a sundejte ho. UPOZORNĚNÍ Nebezpečí popálení při kontaktu s ochranným krytem DC Za provozu může být ochranný kryt DC velmi horký. • Nedotýkejte se ochranného krytu DC.
Seite 77 SMA Solar Technology AG 5 Odpojení střídače od napětí NEBEZPEČÍ Nebezpečí ohrožení života elektrickým proudem při kontaktu s obnaženými DC vodiči nebo kontakty DC konektoru v případě poškozených nebo uvolněných DC konektorů Při chybném odjištění a odpojení DC konektorů mohou DC konektory prasknout, poškodit se nebo uvolnit, případně...
Seite 78 5 Odpojení střídače od napětí SMA Solar Technology AG • Kontaktní bod DC+ a kontaktní bod DC‒ • Kontaktní bod DC+ a kontaktní bod PE STP8-17-STP15-20TLEE-AC-CON-RM-xx-10 Návod k výměně...
Seite 79: Stp 15000Tlee / Stp 20000Tlee
SMA Solar Technology AG 5 Odpojení střídače od napětí • Kontaktní bod DC– a kontaktní bod PE OZNÁMENÍ Poškození střídače vlivem elektrostatického výboje Když se dotknete elektronických součástek, můžete střídač poškodit nebo zničit elektrostatickým výbojem. • Než se dotknete kterékoli součástky, uzemněte se.
Seite 80 5 Odpojení střídače od napětí SMA Solar Technology AG VAROVÁNÍ Nebezpečí usmrcení v důsledku zásahu elektrickým proudem při zničení měřicího přístroje přepětím Přepětí může poškodit měřicí přístroj a zapříčinit přivedení napětí na těleso měřicího přístroje. Kontakt s tělesem měřicího přístroje pod napětím zapříčiní smrtelný úraz nebo těžká poranění...
Seite 81 SMA Solar Technology AG 5 Odpojení střídače od napětí 8. Pomocí klíče s vnitřním šestihranem (vel. 3) vyšroubujte všech 6 šroubů spodního víka krytu. 9. Zespodu nadzvedněte spodní víko krytu střídače a sejměte ho. UPOZORNĚNÍ Nebezpečí popálení o horké části krytu střídače Za provozu se části krytu střídače velmi zahřívají. Kontakt s těmito součástmi může zapříčinit popálení.
Seite 82 5 Odpojení střídače od napětí SMA Solar Technology AG 13. Odjistěte a vytáhněte všechny DC konektory. K tomu je třeba, abyste do jedné z postranních štěrbin zastrčili plochý šroubovák nebo zahnutou závlačkovou pružinu (šířka břitu: 3,5 mm) a DC konektory vytáhli. DC konektory přitom nepačte, nástroj do jedné...
Seite 83 SMA Solar Technology AG 5 Odpojení střídače od napětí 20. Vyšroubujte všechny šrouby horního víka krytu střídače (klíč s vnitřním šestihranem vel. 4). 21. Sejměte horní víko krytu střídače směrem dopředu. OZNÁMENÍ Poškození střídače vlivem elektrostatického výboje Když se dotknete elektronických součástek, můžete střídač poškodit nebo zničit elektrostatickým výbojem.
Seite 84: Demontáž Ac-Con
6 Demontáž AC-CON SMA Solar Technology AG Demontáž AC-CON 1. Odpojte střídač od napětí (viz kapitola 5, strana 74). 2. Otevřete AC svorky a z otvorů odstraňte vodiče L1, L2, L3 a N. 3. Jen u STP 15000TLEE / STP 20000TLEE: Pokud se nová konstrukční skupina AC-CON dodává bez feritové...
Seite 85: Montáž Konstrukční Skupiny Ac-Con
6. Vyndejte konstrukční skupinu. Montáž konstrukční skupiny AC-CON Kompatibilita konstrukčních skupin Konstrukční skupiny ze sady náhradních dílů NR-STP200-ACCON a NR3-STP200-ACCON nejsou kompatibilní s konstrukční skupinou STP-ACCON-XX.XX • Před výměnou konstrukční skupiny zajistěte, aby se konstrukční skupina vyměňovala jen za kompatibilní konstrukční skupinu. Informaci o tom, která konstrukční skupina je ve střídači instalována, najdete na typovém štítku konstrukční...
Seite 86 7 Montáž konstrukční skupiny AC-CON SMA Solar Technology AG Obrázek 1 : Umístění obvodu SELV Položka Označení Obvod SELV 1. Před montáží konstrukční skupiny zkontrolujte, zda obvody SELV nejsou viditelně znečištěné. Pokud se na konstrukční skupině nachází prach nebo jiné usazeniny, konstrukční skupinu nepoužívejte a kontaktujte servis.
Seite 87: Opětovné Uvedení Střídače Do Provozu
SMA Solar Technology AG 8 Opětovné uvedení střídače do provozu 3. Dotáhněte všechny upevňovací šrouby (TX20, 3,5 Nm). Použijte dodané nové šrouby. U STP 8000TL / STP 10000TL / STP 12000TL / STP 15000TL / STP 17000TL nedotahujte šrouby v čárkované oblasti. Čárkovaná oblast může po montáži zůstat neosazená. U STP 15000TLEE / STP 20000TLEE musí být osazena i čárkovaná...
Seite 88 8 Opětovné uvedení střídače do provozu SMA Solar Technology AG 4. Šrouby víka krytu dotáhněte ve stanoveném pořadí (vel. 4, točivý moment: 6 Nm ± 0,3 Nm). 5. Komunikační modul propojte se střídačem. Za tímto účelem připojte ke komunikačnímu modulu plochý kabel a kabel zajistěte.
Seite 89 ESS nezměnily barvu nebo zda nejsou poškozené. Pokud jsou kovové jazýčky zbarvené dohněda nebo poškozené, objednejte si u společnosti SMA Solar Technology AG nový odpínač ESS a poškozený odpínač ESS vyměňte. Pokud kovové jazýčky nejsou zbarvené dohněda ani poškozené, odpínač ESS není...
Seite 90: Stp 15000Tlee / Stp 20000Tlee
8 Opětovné uvedení střídače do provozu SMA Solar Technology AG STP 15000TLEE / STP 20000TLEE 1. Proveďte kontroly potřebné pro řádné opětovné uvedení do provozu po výměně konstrukční skupiny v souladu se všemi zákony, normami a směrnicemi platnými na místě instalace. Při tom zohledněte podmínky pro výměnu komponent (viz kapitola 2.2 „Důležitá bezpečnostní...
Seite 91 SMA Solar Technology AG 8 Opětovné uvedení střídače do provozu 9. Zašroubujte všech 6 šroubů pomocí klíče s vnitřním šestihranem (vel. 3) v pořadí 1 až 6 (točivý moment: 2,0 Nm ±0,3 Nm). Dodržením pořadí zamezíte tomu, aby bylo víko krytu přišroubováno našikmo a aby byl kryt netěsný. Tip: Pokud ze spodního víka krytu střídače šrouby vypadnou, vsaďte dlouhý...
Seite 92: Provedení Zkoušky Uac
9 Provedení zkoušky UAC SMA Solar Technology AG 15. Pokud se používá multifunkční relé, znovu zapněte napájecí napětí spotřebiče. ☑ Rozsvítí se všechny tři LED diody a zahájí se spouštěcí fáze. Spouštěcí fáze může trvat několik minut. ☑ Svítí zelená LED dioda. Na případně instalovaném displeji se postupně zobrazí verze firmwaru, sériové...
Seite 93: Zaslání Vadné Konstrukční Skupiny Zpět Nebo Její Likvidace
• Zabalte vadnou konstrukční skupinu pro odeslání. Použijte k tomu původní obal nebo jiný obal, který vyhovuje hmotnosti a velikosti konstrukční skupiny. • Zorganizujte zaslání zpět společnosti SMA Solar Technology AG. Za tímto účelem kontaktujte servis. 2. Pokud konstrukční skupinu není třeba zasílat zpět, zlikvidujte ji podle předpisů pro likvidaci elektronického odpadu platných v místě...
Seite 94: Εμπορικά Σήματα
είναι μεταξύ άλλων (αλλά χωρίς να περιορίζεται σε αυτές) η συνεπαγόμενη παροχή εγγύησης της εμπορευσιμότητας και της καταλληλότητας για έναν συγκεκριμένο σκοπό. Με την παρούσα αρνούμαστε ρητά όλες τις σχετικές παραδοχές ή εγγυήσεις. Η SMA Solar Technology AG και οι εξειδικευμένοι έμποροί της δεν ευθύνονται σε καμία περίπτωση για πιθανές άμεσες ή έμμεσες...
Seite 95 SMA Solar Technology AG Πίνακας περιεχομένων Πίνακας περιεχομένων Υποδείξεις για αυτό το έγγραφο..........96 Τομέας ισχύος......................96 Σε ποιους απευθύνεται ....................96 Περιεχόμενα και δομή του εγγράφου............... 96 Σύμβολα στο έγγραφο....................96 Επίπεδα προειδοποιητικών υποδείξεων ..............97 Διακρίσεις στο έγγραφο.................... 97 Ονομασίες...
Seite 96: Υποδείξεις Για Αυτό Το Έγγραφο
Οι εργασίες που περιγράφονται στο παρόν έγγραφο, επιτρέπεται να εκτελούνται αποκλειστικά από ειδικευμένο προσωπικό. Το ειδικευμένο προσωπικό πρέπει να διαθέτει τα ακόλουθα προσόντα: • Εντός της εγγύησης κατασκευαστή SMA είναι υποχρεωτική η συμμετοχή σε ένα σεμινάριο εκπαίδευσης της SMA για τη διενέργεια των εργασιών που περιγράφονται στο παρόν...
Seite 97: Επίπεδα Προειδοποιητικών Υποδείξεων
SMA Solar Technology AG 1 Υποδείξεις για αυτό το έγγραφο Σύμβολο Επεξήγηση Επιθυμητό αποτέλεσμα ☑ Πιθανό πρόβλημα ✖ Παράδειγμα Κεφάλαιο, όπου περιγράφονται εργασίες, οι οποίες επιτρέπεται να εκτελούνται αποκλειστικά από ειδικευμένο προσωπικό Επίπεδα προειδοποιητικών υποδείξεων Κατά την εργασία με το προϊόν μπορεί να συναντήσετε τα ακόλουθα επίπεδα προειδοποιητικών...
Seite 98: Ονομασίες Στο Έγγραφο
άδεια της SMA Solar Technology AG. Οι μη εξουσιοδοτημένες επεμβάσεις επιφέρουν απώλεια των αξιώσεων εγγύησης καθώς και κατά κανόνα απώλεια της έγκρισης λειτουργίας. Αποκλείεται η ευθύνη της SMA Solar Technology AG για ζημιές που οφείλονται σε τέτοιου είδους επεμβάσεις. STP8-17-STP15-20TLEE-AC-CON-RM-xx-10...
Seite 99: Σημαντικές Υποδείξεις Ασφαλείας
νόμους καθώς και κανονισμούς ή πρότυπα, που ισχύουν για την εγκατάσταση και την ηλεκτρική ασφάλεια και τη χρήση του προϊόντος. Η SMA Solar Technology AG δεν αναλαμβάνει καμία ευθύνη για την τήρηση ή την παράβλεψη αυτών των νόμων ή κανονισμών σε συνάρτηση με την...
Seite 100 2 Ασφάλεια SMA Solar Technology AG ΚΙΝΔΥΝΟΣ Κίνδυνος-θάνατος από ηλεκτροπληξία σε περίπτωση επαφής με καλώδια DC που φέρουν τάση Οι Φ/Β μονάδες παράγουν κατά την πρόσπτωση φωτεινής ακτινοβολίας υψηλή συνεχή τάση, η οποία επικρατεί στα καλώδια DC. Η επαφή με καλώδια DC υπό τάση έχει ως αποτέλεσμα τον...
Seite 101 SMA Solar Technology AG 2 Ασφάλεια ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος-θάνατος από πυρκαγιά και έκρηξη Σε σπάνιες μεμονωμένες περιπτώσεις μπορεί να σχηματιστεί στο εσωτερικό του μετατροπέα ένα αναφλέξιμο μείγμα αερίων. Από ενέργειες ενεργοποίησης ενδέχεται σε αυτή την κατάσταση να προκληθεί φωτιά ή έκρηξη στο εσωτερικό του μετατροπέα. Η συνέπεια μπορεί να είναι ο θάνατος...
Seite 102 Έλεγχος αγωγού προστασίας πριν από την επανέναρξη λειτουργίας Πριν από την επανέναρξη λειτουργίας των μετατροπέων SMA μετά την τοποθέτηση εξαρτημάτων της SMA ή ομάδων εξαρτημάτων ισχύος, που δεν αντικαθίστανται με εύχρηστο τρόπο, βεβαιωθείτε, ότι είναι σωστά συνδεδεμένος ο αγωγός προστασίας στον μετατροπέα.
Seite 103: Παραδιδόμενος Εξοπλισμός
προσωπικού που εκτελεί την εργασία. Οι μη εξουσιοδοτημένες επεμβάσεις επιφέρουν απώλεια των αξιώσεων εγγύησης καθώς και κατά κανόνα απώλεια της έγκρισης λειτουργίας. Αποκλείεται η ευθύνη της SMA Solar Technology AG για ζημιές που οφείλονται σε τέτοιου είδους επεμβάσεις. Παραδιδόμενος εξοπλισμός...
Seite 104: Επισκόπηση Των Συγκροτημάτων
STP 8000TL / STP 10000TL / STP 12000TL / STP 15000TL / STP 17000TL Θέση Ονομασία Πινακίδα τύπου του συγκροτήματος AC (AC-CON) για έλεγχο της συμβατότητας. Τα συγκροτήματα των σετ ανταλλακτικών NR-STP200-ACCON και NR3-STP200-ACCON δεν είναι συμβατά με το συγκρότημα STP-ACCON- XX.XX Συγκρότημα AC (AC-CON) STP8-17-STP15-20TLEE-AC-CON-RM-xx-10...
Seite 105: Stp 15000Tlee / Stp 20000Tlee
STP 15000TLEE / STP 20000TLEE Θέση Ονομασία Συγκρότημα AC (AC-CON) Πινακίδα τύπου του συγκροτήματος AC (AC-CON) για έλεγχο της συμβατότητας. Τα συγκροτήματα των σετ ανταλλακτικών NR-STP200-ACCON και NR3-STP200-ACCON δεν είναι συμβατά με το συγκρότημα STP-ACCON- XX.XX Αντιπαρασιτικός φερρίτης Απομόνωση μετατροπέα από την τάση...
Seite 106 5 Απομόνωση μετατροπέα από την τάση SMA Solar Technology AG ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος-θάνατος από ηλεκτροπληξία σε περίπτωση καταστροφής ενός οργάνου μετρήσεων από υπέρταση Μια υπέρταση μπορεί να προκαλέσει ζημιά σε κάποιο όργανο μετρήσεων και να έχει ως αποτέλεσμα να υπάρχει τάση στο περίβλημα του οργάνου μετρήσεων. Η επαφή με το περίβλημα...
Seite 107 SMA Solar Technology AG 5 Απομόνωση μετατροπέα από την τάση 7. Ανασηκώστε το κάτω καπάκι περιβλήματος και αφαιρέστε το. ΠΡΟΣΟΧΗ Κίνδυνος εγκαυμάτων σε περίπτωση επαφής με το προστατευτικό κάλυμμα Το προστατευτικό κάλυμμα DC μπορεί να αναπτύξει υψηλές θερμοκρασίες κατά τη...
Seite 108 5 Απομόνωση μετατροπέα από την τάση SMA Solar Technology AG ΚΙΝΔΥΝΟΣ Κίνδυνος-θάνατος από ηλεκτροπληξία σε περίπτωση επαφής με ελευθερωμένους αγωγούς DC ή επαφές βυσμάτων DC σε βύσματα σύνδεσης DC που έχουν υποστεί ζημιά ή αφαιρεθεί Από λανθασμένη απασφάλιση και αποσύνδεση των βυσμάτων σύνδεσης DC μπορεί να...
Seite 109 SMA Solar Technology AG 5 Απομόνωση μετατροπέα από την τάση ΚΙΝΔΥΝΟΣ Κίνδυνος-θάνατος από υψηλές τάσεις στον μετατροπέα Η εκφόρτιση των πυκνωτών του μετατροπέα διαρκεί 20 λεπτά. • Περιμένετε 20 λεπτά πριν ανοίξετε το επάνω καπάκι του περιβλήματος. • Ξεβιδώστε όλες τις βίδες του επάνω καπακιού του περιβλήματος (μέγ. 4) και...
Seite 110: Stp 15000Tlee / Stp 20000Tlee
5 Απομόνωση μετατροπέα από την τάση SMA Solar Technology AG • Σημείο επαφής DC‒ και σημείο επαφής PE ΣΗΜΑΝΤΙΚΟ Πρόκληση ζημιών στοv μετατροπέα από ηλεκτροστατική εκφόρτιση Η επαφή με ηλεκτρονικά εξαρτήματα μπορεί να προκαλέσει ζημιές στοv μετατροπέα ή να τον καταστρέψει εξαιτίας ηλεκτροστατικής εκφόρτισης.
Seite 111 SMA Solar Technology AG 5 Απομόνωση μετατροπέα από την τάση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος-θάνατος από ηλεκτροπληξία σε περίπτωση καταστροφής ενός οργάνου μετρήσεων από υπέρταση Μια υπέρταση μπορεί να προκαλέσει ζημιά σε κάποιο όργανο μετρήσεων και να έχει ως αποτέλεσμα να υπάρχει τάση στο περίβλημα του οργάνου μετρήσεων. Η επαφή με το περίβλημα...
Seite 112 5 Απομόνωση μετατροπέα από την τάση SMA Solar Technology AG 8. Ξεβιδώστε και τις 6 βίδες του κάτω καπακιού περιβλήματος με ένα κλειδί Άλεν (μέγ. 3). 9. Ανασηκώστε από την κάτω πλευρά το κάτω καπάκι περιβλήματος και αφαιρέστε το. ΠΡΟΣΟΧΗ...
Seite 113 SMA Solar Technology AG 5 Απομόνωση μετατροπέα από την τάση ΚΙΝΔΥΝΟΣ Κίνδυνος-θάνατος από ηλεκτροπληξία σε περίπτωση επαφής με ελευθερωμένους αγωγούς DC ή επαφές βυσμάτων DC σε βύσματα σύνδεσης DC που έχουν υποστεί ζημιά ή αφαιρεθεί Από λανθασμένη απασφάλιση και αποσύνδεση των βυσμάτων σύνδεσης DC μπορεί να...
Seite 114 5 Απομόνωση μετατροπέα από την τάση SMA Solar Technology AG 17. Εξακριβώστε την απουσία τάσης μεταξύ όλων των ακροδεκτών του ρελέ πολλαπλών λειτουργιών και του αγωγού PE της λωρίδας ακροδεκτών AC. 18. Αποσυνδέστε το συγκρότημα επικοινωνίας από τον μετατροπέα. Για τον σκοπό αυτό, απασφαλίστε και...
Seite 115: Αφαίρεση Ac-Con
SMA Solar Technology AG 6 Αφαίρεση AC-CON • Σημείο επαφής DC+ και σημείο επαφής DC‒ DC− στα 0 V • Σημείο επαφής DC+ και σημείο επαφής PE στα 0 V (Οπή σπειρώματος μιας βίδας καπακιού) • Σημείο επαφής DC- και σημείο επαφής PE στα 0 V (Οπή...
Seite 116 6 Αφαίρεση AC-CON SMA Solar Technology AG 2. Ανοίξτε τους ακροδέκτες AC και αφαιρέστε τους κλώνους L1, L2, L3 και N από τα ανοίγματα. 3. Μόνο σε STP 15000TLEE / STP 20000TLEE: Εάν το καινούργιο AC-CON παραδίδεται χωρίς αντιπαρασιτικό φερρίτη, αφαιρέστε τον...
Seite 117: Τοποθέτηση Ac-Con
6. Αφαιρέστε το συγκρότημα. Τοποθέτηση AC-CON Συμβατότητα των συγκροτημάτων Τα συγκροτήματα των σετ ανταλλακτικών NR-STP200-ACCON και NR3-STP200-ACCON δεν είναι συμβατά με το συγκρότημα STP-ACCON-XX.XX • Βεβαιωθείτε πριν από την αντικατάσταση του συγκροτήματος, ότι θα αντικαταστήσετε το συγκρότημα μόνο με ένα συμβατό συγκρότημα. Μπορείτε να ανατρέξετε στην πινακίδα...
Seite 118 7 Τοποθέτηση AC-CON SMA Solar Technology AG Εικόνα 1 : Θέση του κυκλώματος SELV Θέση Ονομασία Κύκλωμα SELV 1. Πριν από την τοποθέτηση του συγκροτήματος, ελέγξτε για εμφανή ρύπανση τα κυκλώματα SELV. Εάν στο συγκρότημα υπάρχει σκόνη ή άλλες επικαθίσεις, μην χρησιμοποιείτε το...
Seite 119: Επανενεργοποίηση Μετατροπέα
SMA Solar Technology AG 8 Επανενεργοποίηση μετατροπέα 3. Σφίξτε όλες τις βίδες στερέωσης (TX 20, 3,5 Nm). Για τον σκοπό αυτό, χρησιμοποιήστε τις καινούργιες βίδες που παραλάβατε. Στους STP 8000TL / STP 10000TL / STP 12000TL / STP 15000TL / STP 17000TL μην σφίγγετε τις βίδες στη...
Seite 120 8 Επανενεργοποίηση μετατροπέα SMA Solar Technology AG 4. Σφίξτε τις βίδες του καπακιού του περιβλήματος με την αναφερόμενη σειρά (μέγ. 4, ροπή σύσφιξης: 6 Nm ± 0,3 Nm). 5. Συνδέστε το συγκρότημα επικοινωνίας με τον μετατροπέα. Για τον σκοπό αυτό, συνδέστε και ασφαλίστε το πλακέ καλώδιο στο συγκρότημα...
Seite 121 έχουν υποστεί ζημιά. Εάν οι μεταλλικές γλωττίδες έχουν καφέ απόχρωση ή υποστεί ζημιά, παραγγείλετε καινούργιο διακόπτη ESS από την SMA Solar Technology AG και αντικαταστήστε τον παλιό. Εάν οι μεταλλικές γλωττίδες δεν είναι καφετί ή ελαττωματικές, τότε ο διακόπτης ESS δεν έχει...
Seite 122: Stp 15000Tlee / Stp 20000Tlee
8 Επανενεργοποίηση μετατροπέα SMA Solar Technology AG • Επιλέξτε την παράμετρο Συσκευή > Σύστημα ψύξης > Δοκιμή ανεμιστήρα. Εάν ξεκινήσει ο ανεμιστήρας, το κύκλωμα SELV λειτουργεί απρόσκοπτα. Εάν ο ανεμιστήρας δεν ξεκινήσει, επικοινωνήστε με το σέρβις. 18. Βεβαιωθείτε ότι ο μετατροπέας τροφοδοτεί απρόσκοπτα.
Seite 123 SMA Solar Technology AG 8 Επανενεργοποίηση μετατροπέα 8. Τοποθετήστε το κάτω προστατευτικό κάλυμμα από πάνω και κλείστε το. Οι βίδες από το κάτω καπάκι περιβλήματος πρέπει να προεξέχουν. 9. Σφίξτε και τις 6 βίδες με κλειδί άλεν με τη σειρά 1 έως...
Seite 124 8 Επανενεργοποίηση μετατροπέα SMA Solar Technology AG 13. Τοποθετήστε τον αποζεύκτη φορτίου DC του μετατροπέα στη θέση Ι και, εφόσον υπάρχει, ενεργοποιήστε τον εξωτερικό διακόπτη DC. 14. Ενεργοποιήστε τον διακόπτη προστασίας αγωγών και των 3 φάσεων. 15. Εάν χρησιμοποιείτε ένα ρελέ πολλαπλών λειτουργιών, ενεργοποιήστε ξανά την τάση...
Seite 125: Εκτέλεση Ελέγχου Uac
SMA Solar Technology AG 9 Εκτέλεση ελέγχου UAC 18. Βεβαιωθείτε ότι ο μετατροπέας τροφοδοτεί απρόσκοπτα. 19. Εκτελέστε τον έλεγχο UAC (βλ. κεφάλαιο 9, σελίδα 125). Εκτέλεση ελέγχου UAC Με την αντικατάσταση συγκροτημάτων αντικαταστάθηκαν στοιχεία στην περιοχή της μέτρησης τάσης δικτύου. Για να εξασφαλιστεί, ότι η μέτρηση τάσης δικτύου στον μετατροπέα διαθέτει την...
Seite 126 συσκευασία ή μια συσκευασία κατάλληλη για το βάρος και το μέγεθος του συγκροτήματος. • Οργανώστε την επιστροφή στην SMA Solar Technology AG. Επικοινωνήστε για αυτόν τον σκοπό με το σέρβις. 2. Εάν δεν πρέπει να επιστρέψετε το συγκρότημα, διαθέστε το ελαττωματικό συγκρότημα στα...
Seite 127: Disposiciones Legales
Disposiciones legales Disposiciones legales SMA Solar Technology AG es propietaria de todos los derechos de la información que se facilita en esta documentación. Queda prohibida la reproducción total o parcial de este documento, así como su almacenamiento en un sistema de recuperación y toda transmisión electrónica, mecánica, fotográfica, magnética o de otra índole sin previa autorización por escrito de SMA Solar...
Seite 128 Índice SMA Solar Technology AG Índice Indicaciones sobre este documento ........129 Área de validez......................129 Grupo de destinatarios....................129 Contenido y estructura del documento..............129 Símbolos del documento ................... 129 Niveles de advertencia....................130 Marcas de texto en el documento................130 Denominación en el documento ................
Seite 129: Indicaciones Sobre Este Documento
Las actividades descritas en este documento deben realizarlas exclusivamente especialistas que han de contar con esta cualificación: • La garantía del fabricante de SMA exige la participación en una formación de SMA para llevar a cabo las tareas descritas en el presente documento. El tipo de formación y los medios utilizados pueden diferir de un país a otro.
Seite 130: Niveles De Advertencia
1 Indicaciones sobre este documento SMA Solar Technology AG Símbolo Explicación Posible problema ✖ Ejemplo Capítulos en los que se describen tareas que deben ser llevadas a cabo úni- camente por especialistas Niveles de advertencia Cuando se trate con el producto pueden darse estos niveles de advertencia.
Seite 131: Denominación En El Documento
NR3-STP200-ACCON STP200-ACCON-04(-xx.xx) STP 20000TLEE-10 Utilice siempre los productos de SMA de acuerdo con las indicaciones de la documentación adjunta y observe las leyes, reglamentos, reglas y normas vigentes. Cualquier otro uso puede causarle lesiones al usuario o daños materiales. Para realizar cualquier intervención en los productos de SMA, como modificaciones o remodelaciones, deberá...
Seite 132: Indicaciones Importantes Para La Seguridad
SMA Solar Technology AG no asume responsabilidad alguna relativa al cumplimiento o al incumplimiento de la legislación o las disposiciones relacionadas con la instalación del producto.
Seite 133 SMA Solar Technology AG 2 Seguridad PELIGRO Peligro de muerte por descarga eléctrica si se tocan partes de la planta bajo tensión en caso de fallo a tierra En caso de fallo a tierra los componentes de la planta pueden estar bajo tensión. El contacto con componentes conductores de tensión o cables puede causar la muerte o lesiones mortales...
Seite 134 2 Seguridad SMA Solar Technology AG ADVERTENCIA Peligro de lesiones por sustancias tóxicas, gases y polvos. En algunos casos aislados, en el interior del inversor pueden existir sustancias tóxicas, gases y polvos debidos a daños en los componentes electrónicos. El contacto con sustancias tóxicas y la inhalación de gases y polvos tóxicos puede causar irritación de la piel, quemaduras, dificultades...
Seite 135: Contenido De La Entrega
Comprobación del cable a tierra antes de la nueva puesta en marcha Antes de la nueva puesta en marcha de los inversores de SMA después de instalar componentes de SMA o subgrupos de potencia que no se puedan sustituir de forma intuitiva, asegúrese de que el conductor de protección del inversor esté...
Seite 136: Vista General De Los Subgrupos
15000TL / STP 17000TL Posición Denominación Placa de características del subgrupo (AC-CON) para comprobar la compati- bilidad. Los subgrupos de las piezas de repuesto NR-STP200-ACCON y NR3- STP200-ACCON no son compatibles con el subgrupo STP-ACCON-XX.XX Subgrupo de CA (AC-CON) STP8-17-STP15-20TLEE-AC-CON-RM-xx-10...
Seite 137: Stp 15000Tlee / Stp 20000Tlee
Denominación Subgrupo de CA (AC-CON) Placa de características del subgrupo (AC-CON) para comprobar la compati- bilidad. Los subgrupos de las piezas de repuesto NR-STP200-ACCON y NR3- STP200-ACCON no son compatibles con el subgrupo STP-ACCON-XX.XX Núcleo de ferrita Desconexión del inversor de la tensión...
Seite 138 5 Desconexión del inversor de la tensión SMA Solar Technology AG ADVERTENCIA Peligro de muerte por descarga eléctrica en caso de daño irreparable en un equipo de medición por una sobretensión Una sobretensión puede dañar un equipo de medición y provocar que exista tensión en la carcasa del equipo de medición.
Seite 139 SMA Solar Technology AG 5 Desconexión del inversor de la tensión 7. Levante la tapa y retírela. ATENCIÓN Peligro de quemaduras por contacto con la cubierta de protección de CC Durante el funcionamiento, la cubierta de protección de CC puede calentarse.
Seite 140 5 Desconexión del inversor de la tensión SMA Solar Technology AG PELIGRO Peligro de muerte por descarga eléctrica en caso de tocar cables de CC o contactos de conexión de CC al descubierto en conectadores de enchufe de CC dañados o sueltos El desbloqueo o la extracción incorrecta de los conectadores de enchufe CC puede...
Seite 141 SMA Solar Technology AG 5 Desconexión del inversor de la tensión PELIGRO Peligro de muerte por altas tensiones en el inversor Los condensadores del inversor tardan 20 minutos en descargarse. • Espere 20 minutos antes de abrir la tapa superior de la carcasa.
Seite 142: Stp 15000Tlee / Stp 20000Tlee
5 Desconexión del inversor de la tensión SMA Solar Technology AG • Punto de contacto DC‒ y punto de contacto PE PRECAUCIÓN Daños en el inversor por descarga electrostática Si toca componentes electrónicos, puede dañar o destruir el inversor debido a una descarga electrostática.
Seite 143 SMA Solar Technology AG 5 Desconexión del inversor de la tensión ADVERTENCIA Peligro de muerte por descarga eléctrica en caso de daño irreparable en un equipo de medición por una sobretensión Una sobretensión puede dañar un equipo de medición y provocar que exista tensión en la carcasa del equipo de medición.
Seite 144 5 Desconexión del inversor de la tensión SMA Solar Technology AG 8. Desenrosque los seis tornillos de la tapa de la carcasa inferior con una llave Allen (ancho 3). 9. Levante desde abajo la tapa inferior y retírela. ATENCIÓN Peligro de quemaduras por tocar las partes de la carcasa Durante el funcionamiento, las partes de la carcasa se calientan.
Seite 145 SMA Solar Technology AG 5 Desconexión del inversor de la tensión 13. Desbloquee y retire los conectadores de enchufe de CC. Para ello, introduzca un destornillador plano o llave acodada (hoja: 3,5 mm) en una de las ranuras laterales y retire los conectadores de enchufe de CC.
Seite 146 5 Desconexión del inversor de la tensión SMA Solar Technology AG 20. Desenrosque todos los tornillos de la tapa superior de la carcasa (hexágono interior, ancho 4). 21. Retire la tapa superior de la carcasa hacia adelante. PRECAUCIÓN Daños en el inversor por descarga electrostática Si toca componentes electrónicos, puede dañar o destruir el inversor debido a una...
Seite 147: Desmontaje Del Ac-Con
SMA Solar Technology AG 6 Desmontaje del AC-CON Desmontaje del AC-CON 1. Desconecte el inversor de la tensión (consulte el capítulo 5, página 137). 2. Abra los bornes de CA y retire los conductores L1, L2, L3 y N de las aberturas.
Seite 148: Montaje Del Ac-Con
6. Retire el subgrupo. Montaje del AC-CON Compatibilidad de los subgrupos Los subgrupos de las piezas de repuesto NR-STP200-ACCON y NR3-STP200-ACCON no son compatibles con el subgrupo STP-ACCON-XX.XX • Asegúrese antes de sustituir el subgrupo que el subgrupo sea sustituido solo con uno compatible.
Seite 149 SMA Solar Technology AG 7 Montaje del AC-CON Imagen 1 : Posición del circuito SELV Posición Denominación Circuito SELV 1. Antes de montar los circuitos SELV del subgrupo, compruebe si hay suciedad visible. Si hay polvo u otros residuos en el subgrupo, no utilice el subgrupo y póngase en contacto con el servicio técnico.
Seite 150: Nueva Puesta En Marcha Del Inversor
8 Nueva puesta en marcha del inversor SMA Solar Technology AG 3. Enrosque todos los tornillos de fijación (TX 20, 3,5 Nm). Para esto utilice los nuevos tornillos suministrados. No apriete en el STP 8000TL / STP 10000TL / STP 12000TL / STP 15000TL / STP 17000TL los tornillos en el área discontinua.
Seite 151 SMA Solar Technology AG 8 Nueva puesta en marcha del inversor 4. Apriete los tornillos de la tapa de la carcasa en el orden indicado (ancho 4, par de apriete: 6 Nm ± 0,3 Nm). 5. Conecte el subgrupo de comunicación con el inversor.
Seite 152 ESS presentan una coloración pardusca o están dañadas. Si las lengüetas metálicas presentan una coloración pardusca o están dañadas, contacte con SMA Solar Technology AG para solicitar un nuevo ESS y sustituya el ESS dañado. Si las lengüetas metálicas no presentan ninguna coloración pardusca y no están...
Seite 153: Stp 15000Tlee / Stp 20000Tlee
SMA Solar Technology AG 8 Nueva puesta en marcha del inversor • Seleccione el parámetro Equipo > Sistema de refrigeración > Test de ventilador. Si arranca el ventilador, el circuito SELV funciona sin problemas. Si el ventilador no arranca, póngase en contacto con el servicio técnico.
Seite 154 8 Nueva puesta en marcha del inversor SMA Solar Technology AG 8. Coloque desde arriba la tapa inferior de la carcasa y pliéguela hacia abajo. Los tornillos deben sobresalir de la tapa inferior de la carcasa. 9. Apriete los seis tornillos con una llave Allen siguiendo el orden de 1 a 6 (ancho 3, par de...
Seite 155 SMA Solar Technology AG 8 Nueva puesta en marcha del inversor 13. Coloque el interruptor-seccionador de potencia de CC del inversor en la posición I y, si lo hay, conecte el interruptor de CC externo. 14. Conecte el disyuntor de los tres conductores de fase.
Seite 156: Comprobación Uac
• Embale el subgrupo averiado para su envío. Utilice para ello el embalaje original o bien otro que sea adecuado para el peso y tamaño del subgrupo. • Prepare la devolución a SMA Solar Technology AG. Póngase en contacto con el servicio técnico.
Seite 157: Dispositions Légales
Les spécifications peuvent être modifiées sans préavis. Tous les efforts ont été mis en œuvre pour que ce document soit élaboré avec le plus grand soin et tenu aussi à jour que possible. SMA Solar Technology AG avertit toutefois les lecteurs qu’elle se réserve le droit d’apporter des modifications aux présentes spécifications sans préavis ou conformément aux dispositions du contrat de livraison...
Seite 158 Table des matières SMA Solar Technology AG Table des matières Remarques relatives à ce document........159 Champ d’application ....................159 Groupe cible ......................159 Contenu et structure du document ................159 Symboles utilisés dans le document................159 Niveaux de mise en garde..................160 Formats utilisés dans le document................
Seite 159: Remarques Relatives À Ce Document
Les opérations décrites dans le présent document doivent uniquement être réalisées par un personnel qualifié. Ce dernier doit posséder les qualifications suivantes : • Dans le cadre de la garantie constructeur, la participation à une formation SMA est obligatoire pour exécuter les opérations décrites dans le présent document. Le type de formation et les médias utilisés peuvent varier d’un pays à...
Seite 160: Niveaux De Mise En Garde
1 Remarques relatives à ce document SMA Solar Technology AG Symbole Explication Problème susceptible de survenir ✖ Exemple : Chapitre décrivant des opérations qui ne doivent être réalisées que par du ‫מומחה‬ personnel qualifié Niveaux de mise en garde Les niveaux de mise en garde suivants peuvent apparaître en vue d’un bon maniement du produit.
Seite 161: Désignations Utilisées Dans Le Document
STP200-ACCON-04(-xx.xx) STP 20000TLEE-10 Utilisez des produits SMA exclusivement en conformité avec la documentation fournie ainsi qu’avec les lois, dispositions, prescriptions, normes et directives en vigueur sur le site. Tout autre usage peut compromettre la sécurité des personnes ou entraîner des dommages matériels.
Seite 162: Consignes De Sécurité Importantes
à l’installation, à la sécurité électrique et à l’utilisation du produit. SMA Solar Technology AG décline toute responsabilité pour la conformité ou non-conformité à ces législations ou dispositions en relation avec l’installation du produit.
Seite 163 SMA Solar Technology AG 2 Sécurité DANGER Danger de mort par choc électrique au contact de parties de l’installation sous tension en cas de défaut à la terre En cas de défaut à la terre, des parties de l’installation peuvent être sous tension. Le contact avec des composants conducteurs ou des câbles peut entraîner la mort ou des blessures mortelles due...
Seite 164 2 Sécurité SMA Solar Technology AG AVERTISSEMENT Risque de blessures dû à des substances, gaz et poussières toxiques Dans de rares cas, des dommages de pièces électroniques peuvent générer des substances, gaz et poussières toxiques dans l’onduleur. Le contact avec des substances toxiques ainsi que l’inhalation de gaz et de poussières toxiques peuvent causer des irritations cutanées, des...
Seite 165: Contenu De La Livraison
Contrôle du conducteur de protection avant la remise en service Avant la remise en service d’onduleurs SMA survenant après l’installation de composants ou de modules de puissance SMA ne se remplaçant pas de manière intuitive, assurez-vous que le conducteur de protection est correctement raccordé dans l’onduleur. Le conducteur de protection doit être fonctionnel et toutes les lois, normes et directives en vigueur sur place...
Seite 166: Aperçu Des Ensembles
15000TL / STP 17000TL Position Désignation Plaque signalétique du module AC (AC-CON) pour contrôler la compatibilité. Les modules des jeux de pièce de rechange NR-STP200-ACCON et NR3- STP200-ACCON ne sont pas compatibles avec le module STP-ACCON-XX.XX Module AC (AC-CON) STP8-17-STP15-20TLEE-AC-CON-RM-xx-10...
Seite 167: Stp 15000Tlee / Stp 20000Tlee
Désignation Module AC (AC-CON) Plaque signalétique du module AC (AC-CON) pour contrôler la compatibilité. Les modules des jeux de pièce de rechange NR-STP200-ACCON et NR3- STP200-ACCON ne sont pas compatibles avec le module STP-ACCON-XX.XX Perle de ferrite Mise hors tension de l’onduleur...
Seite 168 5 Mise hors tension de l’onduleur SMA Solar Technology AG AVERTISSEMENT Danger de mort par choc électrique lors de la destruction d’un appareil de mesure due à une surtension Une surtension peut endommager un appareil de mesure et créer une tension au niveau du boîtier de l’appareil de mesure.
Seite 169 SMA Solar Technology AG 5 Mise hors tension de l’onduleur 7. Soulevez le couvercle inférieur du boîtier vers le haut et retirez-le. ATTENTION Risque de brûlure par contact au capot de protection DC Au cours du fonctionnement, le capot de protection DC peut devenir brûlant.
Seite 170 5 Mise hors tension de l’onduleur SMA Solar Technology AG DANGER Danger de mort par choc électrique en cas de contact avec des conducteurs DC ou des contacts de connecteurs DC mis à nu si les connecteurs DC sont endommagés ou desserrés En cas de déverrouillage ou de retrait incorrect des connecteurs DC, ces derniers peuvent...
Seite 171 SMA Solar Technology AG 5 Mise hors tension de l’onduleur DANGER Danger de mort dû à de hautes tensions dans l’onduleur Les condensateurs dans l’onduleur se déchargent en 20 minutes. • Attendez 20 minutes avant d’ouvrir le couvercle supérieur du boîtier. • Dévissez toutes les vis du couvercle supérieur du boîtier (SW4) et retirez le couvercle supérieur du boîtier.
Seite 172: Stp 15000Tlee / Stp 20000Tlee
5 Mise hors tension de l’onduleur SMA Solar Technology AG • Point de contact DC‒ et point de contact PE PRUDENCE Endommagement de l’onduleur par une décharge électrostatique En touchant les composants électroniques, vous pouvez endommager, voire détruire l’onduleur par décharge électrostatique.
Seite 173 SMA Solar Technology AG 5 Mise hors tension de l’onduleur AVERTISSEMENT Danger de mort par choc électrique lors de la destruction d’un appareil de mesure due à une surtension Une surtension peut endommager un appareil de mesure et créer une tension au niveau du boîtier de l’appareil de mesure.
Seite 174 5 Mise hors tension de l’onduleur SMA Solar Technology AG 8. Dévissez les six vis du couvercle inférieur du boîtier à l’aide d’une clé pour vis à six pans creux (surplat de 3). 9. Soulevez le couvercle inférieur du boîtier par le bas et retirez-le.
Seite 175 SMA Solar Technology AG 5 Mise hors tension de l’onduleur 13. Déverrouillez et retirez les connecteurs DC. Insérez un tournevis à fente ou un pousse-ressort coudé (largeur de lame : 3,5 mm) dans l’une des encoches latérales et retirez les connecteurs DC. Ce faisant, ne soulevez pas les connecteurs DC en faisant levier mais utilisez l’outil uniquement pour libérer le...
Seite 176 5 Mise hors tension de l’onduleur SMA Solar Technology AG 20. Dévissez toutes les vis du couvercle supérieur du boîtier (clé pour vis à six pans creux, surplat de 4). 21. Retirez le couvercle supérieur du boîtier en le tirant vers l’avant.
Seite 177: Démontage Du Ac-Con
SMA Solar Technology AG 6 Démontage du AC-CON Démontage du AC-CON 1. Mettez l’onduleur hors tension (voir chapitre 5, page 167). 2. Ouvrez les bornes AC et retirez les conducteurs isolés L1, L2, L3 et N des orifices. 3. Uniquement pour STP 15000TLEE / STP 20000TLEE : Si le nouveau AC-CON est livré...
Seite 178: Installation Du Module Ac-Con
Installation du module AC-CON Compatibilité des modules Les modules des jeux de pièce de rechange NR-STP200-ACCON et NR3-STP200-ACCON ne sont pas compatibles avec le module STP-ACCON-XX.XX • Avant de remplacer le module, assurez-vous que ce dernier est remplacé par un module compatible.
Seite 179 SMA Solar Technology AG 7 Installation du module AC-CON Figure 1 : Position du circuit SELV Position Désignation Circuit SELV 1. Avant de procéder au montage de l’ensemble, contrôlez que les circuits SELV ne présentent pas de salissures visibles. En présence de poussière ou d’autres dépôts sur l’ensemble, ce dernier ne doit pas être utilisé.
Seite 180: Remise En Service De L'onduleur
8 Remise en service de l’onduleur SMA Solar Technology AG 3. Serrez toutes les vis de fixation (TX20, 3,5 Nm) Pour ce faire, utilisez les vis neuves fournies. Pour STP 8000TL / STP 10000TL / STP 12000TL / STP 15000TL / STP 17000TL : Ne serrez pas les vis dans la zone en pointillé.
Seite 181 SMA Solar Technology AG 8 Remise en service de l’onduleur 4. Serrez les vis du couvercle dans l’ordre prescrit (surplat de 4, couple de serrage : 6 Nm ± 0,3 Nm). 5. Reliez le groupe de communication à l’onduleur. Pour ce faire, enfichez le câble plat dans le groupe de communication et verrouillez-le.
Seite 182 • Contrôlez si les languettes métalliques à l’intérieur de l’ESS sont décolorées ou endommagées. Commandez un ESS neuf chez SMA Solar Technology AG et remplacez l’ESS si les languettes métalliques présentent un changement de couleur ayant viré au brun ou sont endommagées.
Seite 183: Stp 15000Tlee / Stp 20000Tlee
SMA Solar Technology AG 8 Remise en service de l’onduleur • Sélectionnez Appareil > Système de refroidissement > Test du ventilateur. Si le ventilateur démarre, cela veut dire que le circuit SELF fonctionne de manière irréprochable. Si le ventilateur ne démarre pas, contactez le service technique.
Seite 184 8 Remise en service de l’onduleur SMA Solar Technology AG 8. Insérez le couvercle inférieur du boîtier par le haut et rabattez-le. Les vis doivent dépasser du couvercle inférieur du boîtier. 9. Serrez les six vis à l’aide d’une clé pour vis à six pans creux en suivant l’ordre de 1 à...
Seite 185 SMA Solar Technology AG 8 Remise en service de l’onduleur 13. Amenez l’interrupteur-sectionneur DC de l’onduleur en position I, puis actionnez le commutateur DC externe le cas échéant. 14. Activez le disjoncteur miniature des trois phases. 15. Si un relais multifonction est utilisé, réactivez la tension d’alimentation de la charge.
Seite 186: Exécution Du Contrôle Uac
9 Exécution du contrôle UAC SMA Solar Technology AG Exécution du contrôle UAC Lors du remplacement des ensembles, des éléments de la zone de mesure de la tension du réseau ont été remplacés. Pour s’assurer que la mesure de la tension du réseau dans l’onduleur fournit la précision requise, un contrôle UAC doit être effectué...
Seite 187 SMA Solar Technology AG 10 Renvoyer ou éliminer le module de construction défectueux • Organisez le renvoi du module à SMA Solar Technology AG. Pour cela, contactez le service technique. 2. Si le module de construction n’a pas besoin d’être renvoyé, éliminez-le conformément aux prescriptions d’élimination en vigueur pour les déchets d’équipements électriques et...
Seite 188: Disposizioni Legali
