- Seite 1 Zubehör für SMA Wechselrichter Lüfter-Nachrüstsatz FANKIT01-10 Installationsanleitung FANKIT01-IA-de-12 | IMDE-FANK-TL21 | Version 1.2...
-
Seite 3: Inhaltsverzeichnis
SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis 1 Hinweise zu diesem Dokument......5 2 Sicherheit..........7 2.1 Bestimmungsgemäße Verwendung . - Seite 4 Inhaltsverzeichnis SMA Solar Technology AG FANKIT01-IA-de-12 Installationsanleitung...
-
Seite 5: Hinweise Zu Diesem Dokument
1 Hinweise zu diesem Dokument 1 Hinweise zu diesem Dokument Gültigkeitsbereich Dieses Dokument gilt für der Lüfter-Nachrüstsatz vom Typ „FANKIT01-10“. Zielgruppe Dieses Dokument ist für Fachkräfte. Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur mit entsprechender Qualifikation durchgeführt werden (siehe Kapitel 2.2 „Qualifikation der Fachkräfte“, Seite 7). -
Seite 6: Auszeichnungen
1 Hinweise zu diesem Dokument SMA Solar Technology AG Auszeichnungen Auszeichnung Verwendung Beispiel „light“ • Display-Meldungen • Der Wechselrichter wechselt in den Status „Balanced“. • Parameter • Anschlüsse • Steckplätze fett • Elemente, die Sie • Den Parameter Fan-Test auf 1 auswählen sollen... -
Seite 7: Sicherheit
Aus Sicherheitsgründen ist es untersagt, das Produkt zu verändern oder Bauteile einzubauen, die nicht ausdrücklich von SMA Solar Technology AG für dieses Produkt empfohlen oder vertrieben werden. Die beigefügten Dokumentationen sind Bestandteil des Produkts. • Die Dokumentationen lesen und beachten. -
Seite 8: Sicherheitshinweise
2 Sicherheit SMA Solar Technology AG 2.3 Sicherheitshinweise Stromschlag An den spannungsführenden Bauteilen des Wechselrichters liegen hohe Spannungen an, die lebensgefährliche Stromschläge verursachen können. • Vor allen Arbeiten am Wechselrichter den Wechselrichter immer spannungsfrei schalten (siehe Installationsanleitung des Wechselrichters). Elektrostatische Entladung Durch das Berühren von elektronischen Bauteilen können Sie über elektrostatische Entladungen den... -
Seite 9: Lieferumfang
SMA Solar Technology AG 3 Lieferumfang 3 Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Fachhändler in Verbindung. Abbildung 1: Bestandteile des Lieferumfangs Position Anzahl Bezeichnung Lüfter mit Lüftergehäuse und Kabelverschraubung... -
Seite 10: Produktbeschreibung

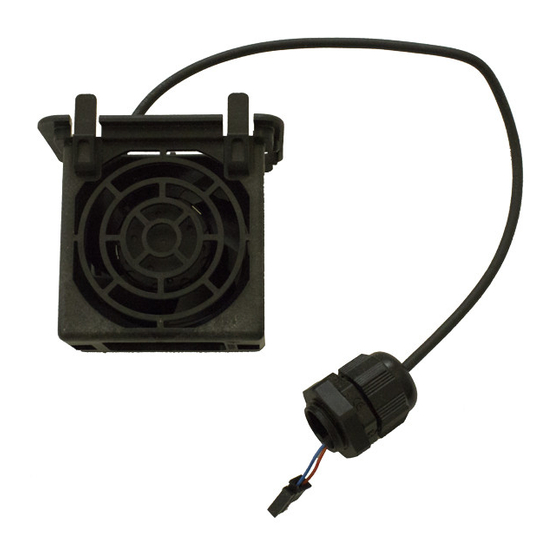

4 Produktbeschreibung SMA Solar Technology AG 4 Produktbeschreibung 4.1 Lüfter-Nachrüstsatz Der Lüfter-Nachrüstsatz besteht aus einem Lüfter und einem Steuermodul für den Lüfter. Der Lüfter dient der zusätzlichen Kühlung von Wechselrichtern bei hohen Umgebungstemperaturen. Das Steuerungsmodul dient der Steuerung des Lüfters. - Seite 11 SMA Solar Technology AG 4 Produktbeschreibung Symbol am Produkt Symbol Bezeichnung Erklärung Warnung vor gefährlicher Das Produkt arbeitet mit hohen Spannungen. Alle elektrischer Spannung Arbeiten dürfen ausschließlich durch Fachkräfte und gemäß dieses Dokumentes durchgeführt werden. Installationsanleitung FANKIT01-IA-de-12...
-
Seite 12: Einbau
5 Einbau SMA Solar Technology AG 5 Einbau 5.1 Übersicht des Einbaubereiches Abbildung 3: Einbaubereich im Wechselrichter bei geöffnetem unteren Gehäusedeckel und hochgeklapptem Display Position Bezeichnung Kabelwege Gehäuseöffnung für den Anschluss des Lüfter-Nachrüstsatzes Einbauort des Steuerungsmoduls Gehäuseöffnung für Lüfter mit Lüftergehäuse 5.2 Multifunktionsrelais ausbauen... - Seite 13 SMA Solar Technology AG 5 Einbau 3. Die Verschlusshebel der linken Buchse am Display nach außen drücken und den Stecker des Flachbandkabels entfernen. 4. Schraube am Display lösen und Display hochklappen, bis es einrastet. 5. Wenn Anschlussklemmen belegt sind, das Anschlusskabel aus dem Wechselrichter entfernen: •...
-
Seite 14: Lüfter-Nachrüstsatz In Den Wechselrichter Einbauen
5 Einbau SMA Solar Technology AG 7. Das Multifunktionsrelais aus dem Wechselrichter entfernen. 5.3 Lüfter-Nachrüstsatz in den Wechselrichter einbauen Voraussetzungen: ☐ Der Wechselrichter muss spannungsfrei geschaltet und der untere Gehäusedeckel muss geöffnet sein (siehe Installationsanleitung des Wechselrichters). ☐ Das Multifunktionsrelais muss ausgebaut und das Display muss hochgeklappt sein (siehe Kapitel 5.2 „Multifunktionsrelais ausbauen“, Seite 12). -
Seite 15: Lüfter-Nachrüstsatz Anschließen
SMA Solar Technology AG 6 Lüfter-Nachrüstsatz anschließen 6 Lüfter-Nachrüstsatz anschließen 1. Blindstopfen aus rechter Gehäuseöffnung entfernen. Blindstopfen aufbewahren Den Blindstopfen sicher aufbewahren. Der Blindstopfen wird bei einem eventuellen Ausbau des Lüfter-Nachrüstsatzes erneut benötigt (siehe Kapitel 7.1 „Lüfter-Nachrüstsatz ausbauen“, Seite 18). 2. Die Kabelverschraubung in der linken Gehäuseöffnung abdrehen. - Seite 16 6 Lüfter-Nachrüstsatz anschließen SMA Solar Technology AG 8. Kabelverschraubung des Lüfterkabels in die Gehäuseöffnung einsetzen und mit Gegenmutter von innen am Gehäuse festschrauben. 9. Wenn Überwurfmutter abgeschraubt ist, Überwurfmutter auf die Kabelverschraubung drehen. 10. Überwurfmutter handfest anziehen. 11. Sicherstellen, dass das Lüfterkabel fest sitzt.
- Seite 17 SMA Solar Technology AG 6 Lüfter-Nachrüstsatz anschließen • Anschlussklemmen hochklappen und Adern einführen. 14. Display herunterklappen und Schraube handfest anziehen. 15. Das Flachbandkabel in die linke Buchse am Display stecken, bis es einrastet. 16. Den Wechselrichter schließen (siehe Installationsanleitung des Wechselrichters).
-
Seite 18: Ausbau
7 Ausbau SMA Solar Technology AG 7 Ausbau 7.1 Lüfter-Nachrüstsatz ausbauen 1. Den Wechselrichter spannungsfrei schalten und öffnen (siehe Installationsanleitung des Wechselrichters). 2. Wenn Multifunktionsrelais belegt ist, Versorgungsspannung des Multifunktionsrelais abschalten und gegen Wiedereinschalten sichern. 3. Warten, bis sich der Lüfter nicht mehr dreht. - Seite 19 SMA Solar Technology AG 7 Ausbau • Anschlussklemmen hochklappen und Adern herausziehen. Tipp: Reihenfolge der angeschlossenen Adern notieren, um erneuten Anschluss zu erleichtern. • Das Anschlusskabel durch Kabelverschraubung aus dem Wechselrichter entfernen. Dazu die Überwurfmutter abschrauben. • Den Dichtstopfen in rechte Kabelverschraubung einsetzen und Überwurfmutter auf die Kabelverschraubung drehen und handfest anziehen (siehe Kapitel 6 „Lüfter-Nachrüstsatz...
-
Seite 20: Lüfter-Nachrüstsatz Entsorgen
7 Ausbau SMA Solar Technology AG 12. Blindstopfen in linke Gehäuseöffnung einsetzen. 13. Display herunterklappen und Schraube handfest anziehen. 14. Beide Rastnasen des Lüftergehäuses zum Lüfter schieben und Lüfter mit Lüftergehäuse herausnehmen. 15. Den Wechselrichter schließen (siehe Installationsanleitung des Wechselrichters). -
Seite 21: Technische Daten
SMA Solar Technology AG 8 Technische Daten 8 Technische Daten 8.1 Lüfter Allgemeine Größen Breite x Höhe x Tiefe 60 mm x 60 mm x 25,4 mm Geräuschemission, typisch ≤ 29 dB(A) Maximale Betriebshöhe 3 000 m Volumenstrom ≥ 40 m Elektrische Parameter Eingangsspannung 0 V ... 15 V Nennstrom DC ≤ 0,2 A 8.2 Multifunktionsrelais-Anschluss... -
Seite 22: Kontakt
9 Kontakt SMA Solar Technology AG 9 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Gerätetyp des Lüfter-Nachrüstsatzes • Gerätetyp und Seriennummer des Wechselrichters •... -
