11. Βεβαιωθείτε, ότι τα βύσματα σύνδεσης DC στο προϊόν και τα βύσματα σύνδεσης DC, που
είναι εξοπλισμένα με τα καλώδια DC, είναι σε άψογη κατάσταση και δεν είναι ελεύθερα τα
καλώδια DC ή οι επαφές βυσμάτων DC.

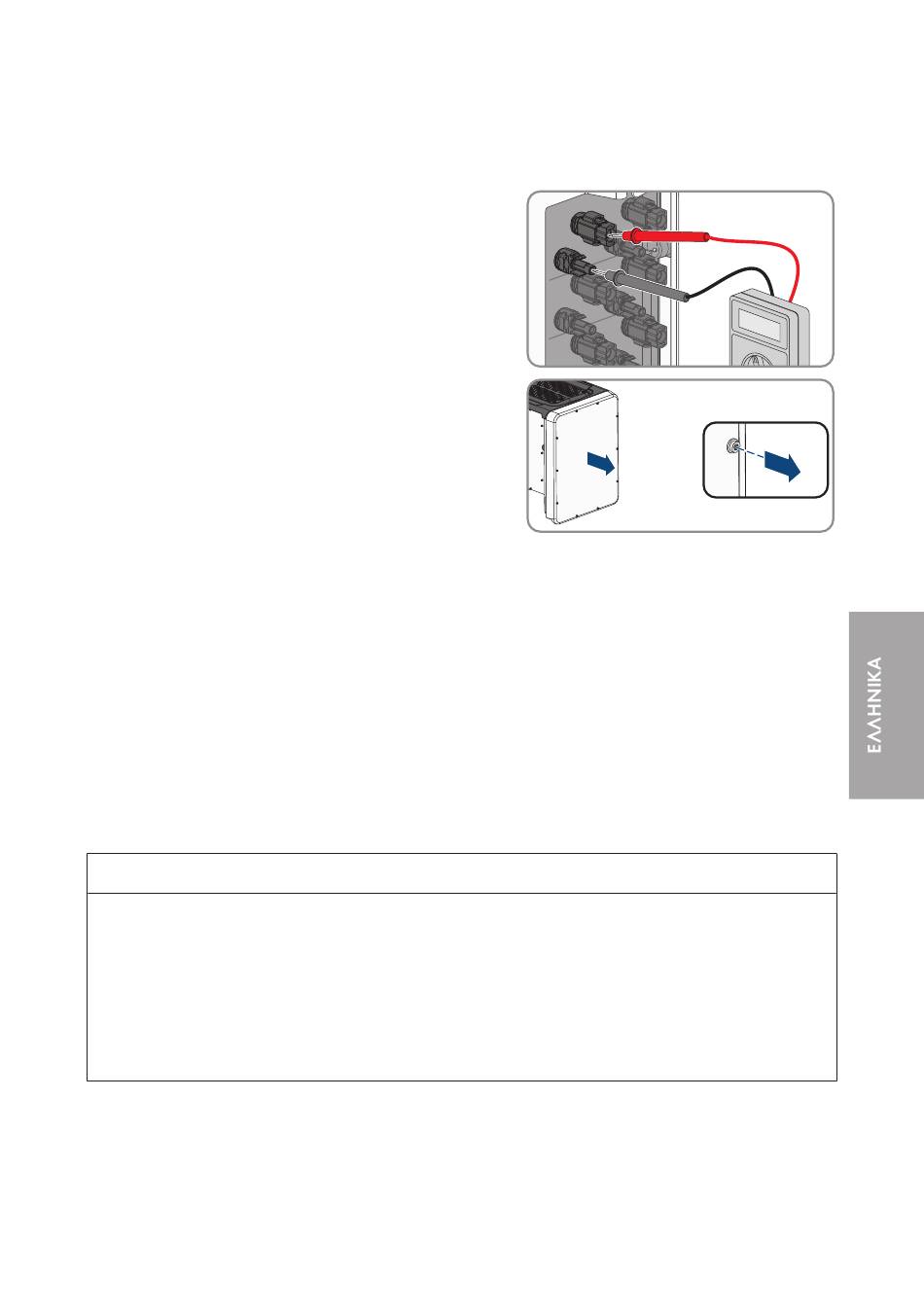

12. Εξακριβώστε την απουσία τάσης στις εισόδους DC
του μετατροπέα με κατάλληλο όργανο μετρήσεων.
13. Ξεβιδώστε και τις 10 βίδες του επάνω καπακιού του
AC-Connection Unit (ΤΧ25) και αφαιρέστε το καπάκι
του περιβλήματος προς τα εμπρός.
14. Παραμερίστε στην άκρη τις βίδες και το καπάκι του περιβλήματος και φυλάξτε τα σε ασφαλές
σημείο.
15. Εξακριβώστε την απουσία τάσης στη λωρίδα ακροδεκτών AC μεταξύ L1 και N, L2 και N και
L3 και N με κατάλληλο όργανο μέτρησης. Για τον σκοπό αυτό τοποθετήστε την ακίδα ελέγχου
(διάμετρος: μέγ. 2,5 mm (0,078 in)) στα σημεία μέτρησης της εκάστοτε λωρίδας ακροδεκτών.
16. Εξακριβώστε την απουσία τάσης στη λωρίδα ακροδεκτών AC μεταξύ L1 και PE, L2 και PE και
L3 και PE με κατάλληλο όργανο μέτρησης. Για τον σκοπό αυτό τοποθετήστε την ακίδα ελέγχου
(διάμετρος: μέγ. 2,5 mm (0,078 in)) στα σημεία μέτρησης της εκάστοτε λωρίδας ακροδεκτών.
6 Αντικατάσταση συγκροτήματος DC-HMΣ
6.1 Αφαίρεση συγκροτήματος DC-HMΣ
Ζημιά στον μετατροπέα από ακατάλληλη αφαίρεση συγκροτημάτων
Στον μετατροπέα είναι τοποθετημένα περισσότερα συγκροτήματα διαδοχικά. Εν μέρει υπάρχουν
ογκώδη εξαρτήματα στην πίσω πλευρά συγκροτημάτων. Κατά την αφαίρεση ενός
συγκροτήματος ενδέχεται να υποστεί ζημιά από ακατάλληλη αφαίρεση το συγκρότημα που
βρίσκεται από πίσω.
• Αφαιρείτε προς τα εμπρός τα συγκροτήματα που έχετε αποσυνδέσει χωρίς να τα λυγίζετε,
για να μην έρχονται σε επαφή τα συγκροτήματα.
Διαδικασία:
1. Απομονώστε τον μετατροπέα από την παροχή τάσης (βλ. κεφάλαιο 5, σελίδα 87).
2. Περιμένετε 5 λεπτά. Έτσι εξασφαλίζετε ότι έχουν εκφορτιστεί οι πυκνωτές.
Οδηγίες αντικατάστασης
6 Αντικατάσταση συγκροτήματος DC-HMΣ
A
B
C
ΣΗΜΑΝΤΙΚΟ
STP50-DC-EMV-DST-RM-xx-10
< 3 0 V
10x
