4. Inserire il collegamento a innesto del cavo piatto nel gruppo e accertarsi che il blocco si sia
innestato.
5. Avvitare il collegamento di potenza CC con le viti in dotazione (TX20, coppia: 6,0 Nm
(53,1 in-lb)). Prestare attenzione alla corretta posizione (BU = blu, BK = nero).
6. Accertarsi che tutti i collegamenti del gruppo sostituito siano stati eseguiti correttamente.
7. Posizionare il coperchio dell'involucro sulla Power Unit CC e serrare dapprima le viti in alto a
sinistra e in basso a destra e poi le altre viti con un cacciavite Torx (TX 25, coppia: 6 Nm (53
in-lb)).
8. Mettere in funzionamento l'inverter (v. cap. 8, pag. 176).
7

Sostituzione del gruppo DST

7.1

Verifica del nuovo gruppo

Per accertarsi che il gruppo possa essere sostituito, prima di smontare il gruppo difettoso
controllare lo stato del nuovo gruppo.
Procedura:
1. Estrarre delicatamente il gruppo dalla confezione verso l'alto. Durante tale operazione fare
attenzione che la pasta termoconduttiva non venga danneggiata o sporcata.
2. Sul retro del gruppo controllare che la zona dove è stata applicata la pasta termoconduttiva
non sia danneggiata o sporca.

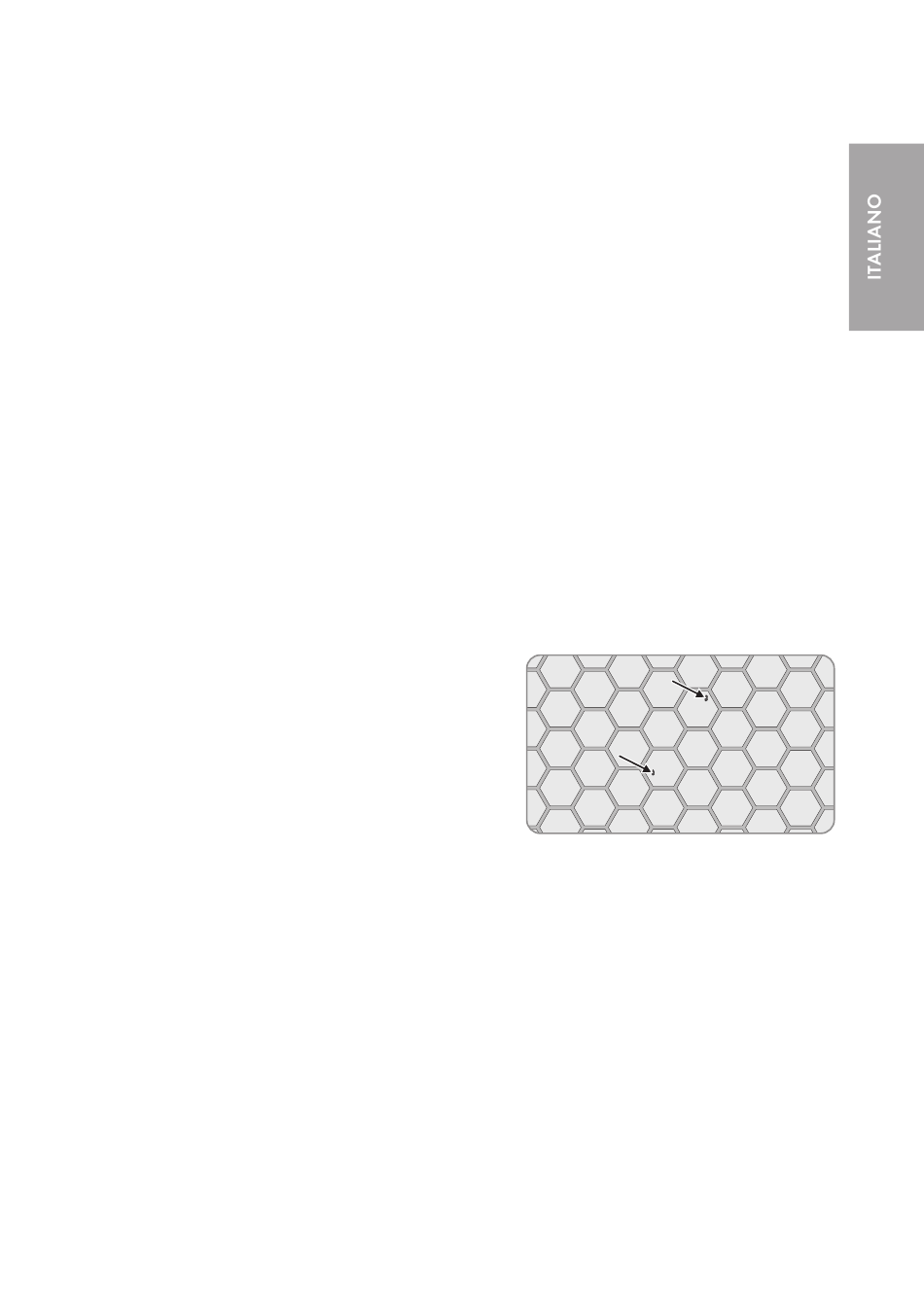

3. Se sul retro del gruppo la zona dove è stata
applicata la pasta termoconduttiva risulta
danneggiata, il gruppo deve essere sostituito.
Eventuali piccole impurità (vedere la figura)
possono essere rimosse delicatamente con un
attrezzo appuntito. Durante tale operazione non
danneggiare il profilo della racla.
4. Conservare il gruppo nella confezione fino all'utilizzo.
7.2

Smontaggio del gruppo DST

Requisito:
☐ La zona dove è stata applicata la pasta termoconduttiva non deve presentare danni o
sporcizia (v. cap. 7.1, pag. 169).
Procedura:
1. Disinserire l'inverter (v. cap. 5, pag. 163).
2. Smontare il gruppo CEM CC (v. cap. 6.1, pag. 165).
