3. ケーブル（赤色、水色、白色、緑色、黒色、紫色）をアセンブリの上下の端子
に差し込み、ケーブルがすべて確実に取り付けられたことを確認します。
4. フラットケーブルコネクタをアセンブリに差し込み、ロックが所定の位置には
め込まれていることを確認してください。
5. 納品内容にあるボルト（TX25、トルク：6.0 Nm（53.1 in-lb））を使用して、DC
電源接続のねじ穴部分を締めます。この時、位置が正しいことを確認してくだ
さい（BU = 青、BK = 黒）。
6. 交換アセンブリの接続がすべて正しく済んでいるか確認してください。
7. DC接続ユニットの本体カバーをDC接続ユニットに置き、まず左上と右下のネジ
を、それから残りのネジをTorxドライバー（TX25）（トルク：6 Nm (53 in-lb)）を
使って締めます。
8. パワーコンディショナの運転を再開します(300 ページの 8 章を参照)。
7 DSTアセンブリの交換
7.1 新しいアセンブリの確認
アセンブリの交換が行えるか確認するには、故障したアセンブリを取り外す前に新
しいアセンブリの状態を確認します。
手順：
1. アセンブリを包装から上向きに慎重に取り外します。この時、サーマルグリー
スに傷または汚れがないことを確認してください。
2. アセンブリの裏にあるサーマルグリースのパターン部分に損傷や汚れがないか
確認します。

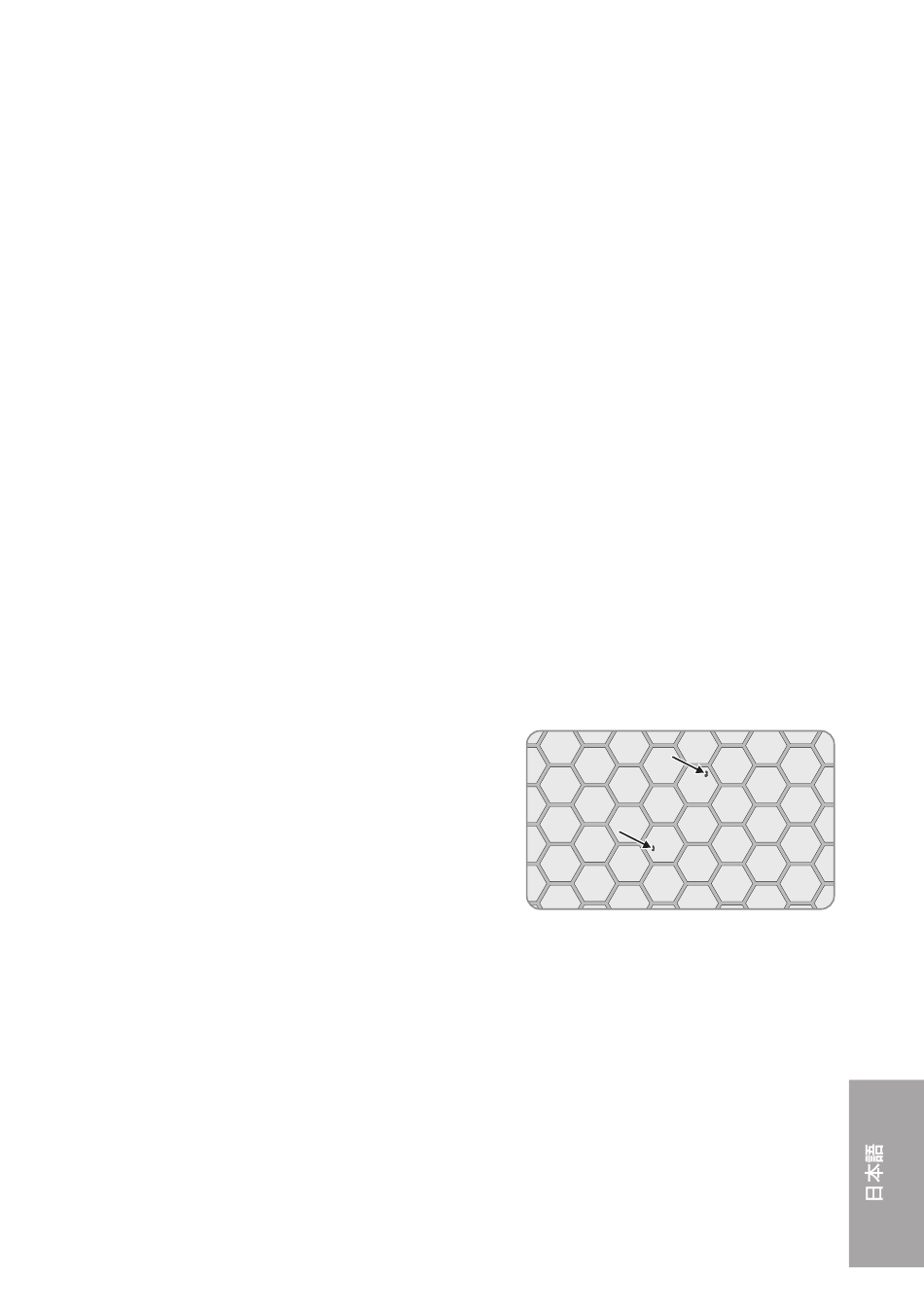

3. アセンブリの裏側にあるサーマルグリース
のパターンに損傷がみられる場合、アセン
ブリを交換してください。汚れが小さな場
合（図参照）、先のとがった道具を使って
慎重に行えば取り除けます。この時、パタ
ーンが崩れないようにしてください。
4. 使用するまで、アセンブリは包装内にしまっておきます。
7.2 DSTアセンブリの取り外し
必要条件：
☐ サーマルグリースのパターンは傷や汚れがあってはなりません(293 ページの 7.1
章を参照)。
手順：
1. パワーコンディショナのすべての電源を落とします(287 ページの 5 章を参照)。
2. DC EMV アセンブリを取り外します(289 ページの 6.1 章を参照)。
交換説明書
7 DSTアセンブリの交換
STP50-DC-EMV-DST-RM-xx-10 293
