SMA NR-PL-DCEMV5-01 Austauschanleitung Seite 44

7 Austausch DST-Baugruppe
2. DC-EMV-Baugruppe ausbauen (siehe Kapitel 6.1, Seite 39).

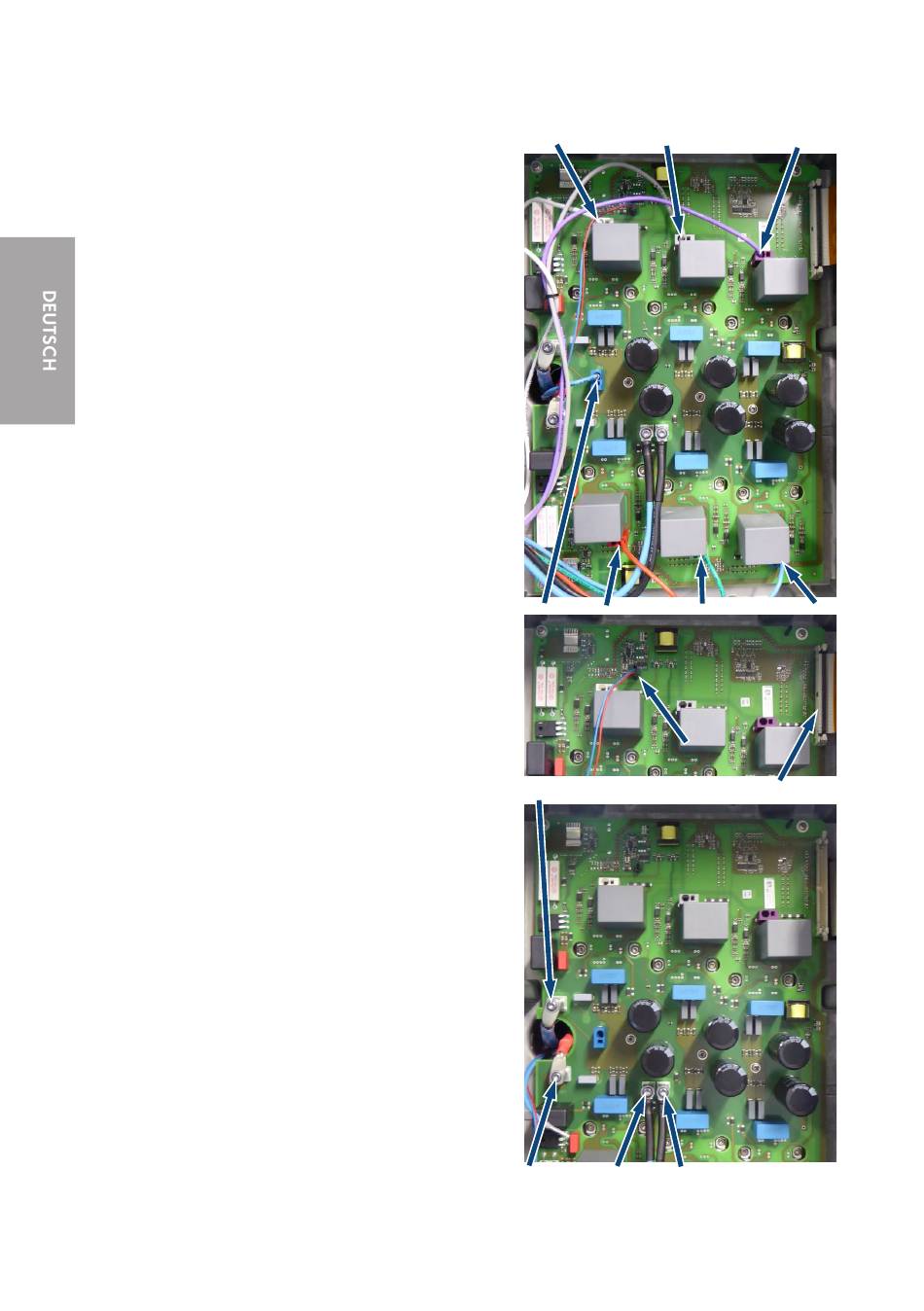

3. Kabel (1 rot, 2 hellblau, 1 weiß, 1 grün, 1 schwarz
und 1 lila) von der Baugruppe lösen. Zum Lösen der
Kabel aus den Klemmen einen geeigneten
Schraubendreher verwenden.
4. Steckverbindungen abziehen. Dabei die Stecker der
Flachbandkabel vorher entriegeln.
5. Schrauben an den Leistungsverbindungen von der
DST-Baugruppe entfernen (TX20 oder TX30). Wenn
der Anschraubblock und der Kabelschuh
aneinander kleben, müssen die Kontaktflächen vor
dem nächsten Anschließen geschliffen werden.
Dabei sicherstellen, dass keine Schleifspäne im
Gerät verbleiben.
44 STP50-DC-EMV-DST-RM-xx-10
