SMA NR-PL-DCEMV5-01 Austauschanleitung Seite 41

SMA Solar Technology AG

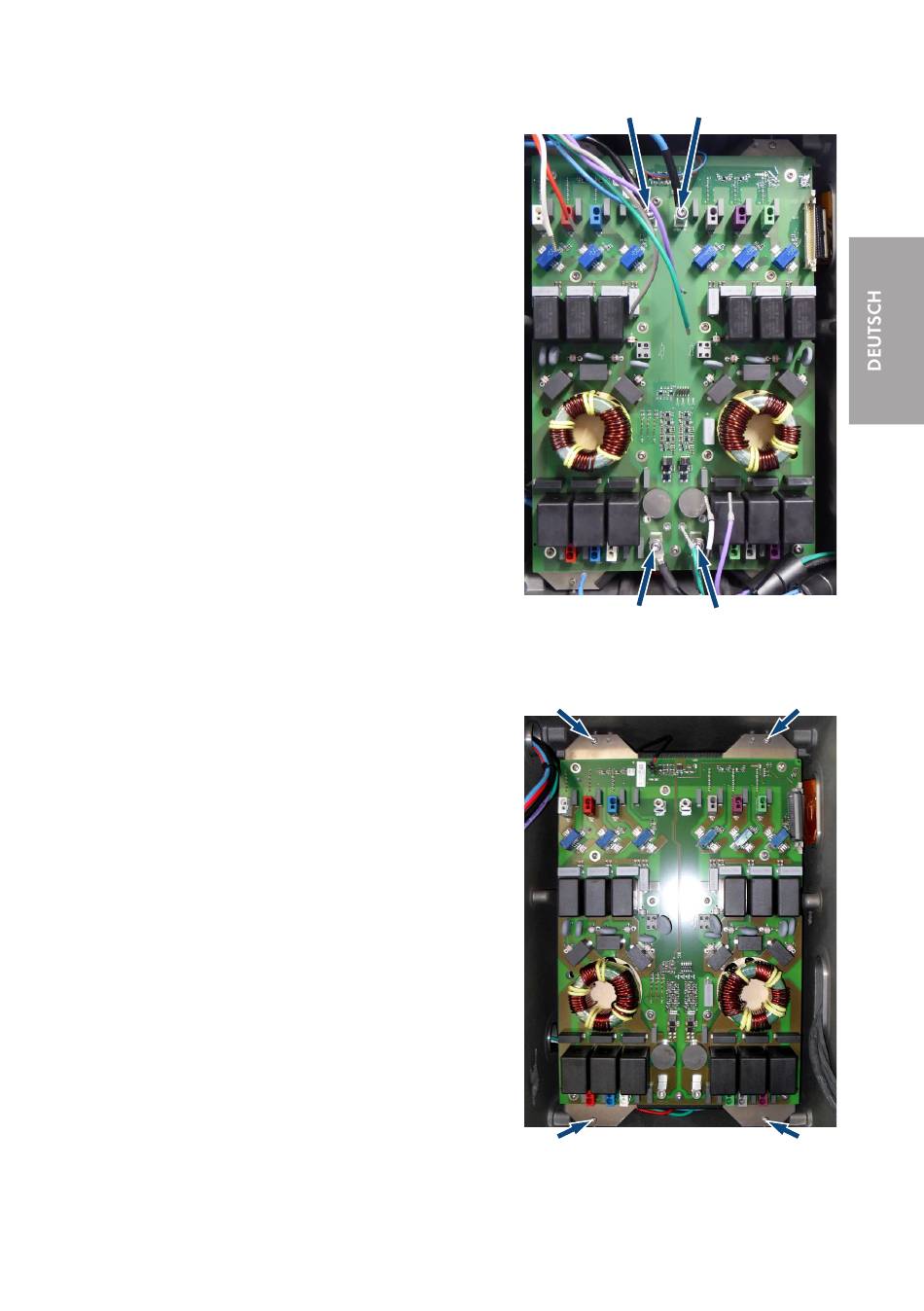

8. Die 4 geschraubten DC-Leistungsverbindungen
entfernen (TX20 oder TX30). Wenn der
Anschraubblock und der Kabelschuh aneinander
kleben, müssen die Kontaktflächen vor dem
nächsten Anschließen geschliffen werden. Dabei
sicherstellen, dass keine Schleifspäne im Gerät
verbleiben.
9. Kontaktfläche an Anschraubblock und Kabelschuhen mit geeignetem Reiniger säubern, um
Ablagerungen des Schraubensicherungslacks zu entfernen.
10. Die Kabel aus dem Arbeitsbereich entfernen.
11. Die 4 Befestigungsschrauben des Montageplatte
der DC-EMV-Baugruppe entfernen (TX20). Die
Montageplatte der Baugruppe wird auch nach dem
Entfernen der Schrauben durch die Distanzhalter
gehalten.
Austauschanleitung
6 Austausch DC-EMV-Baugruppe
STP50-DC-EMV-DST-RM-xx-10 41
