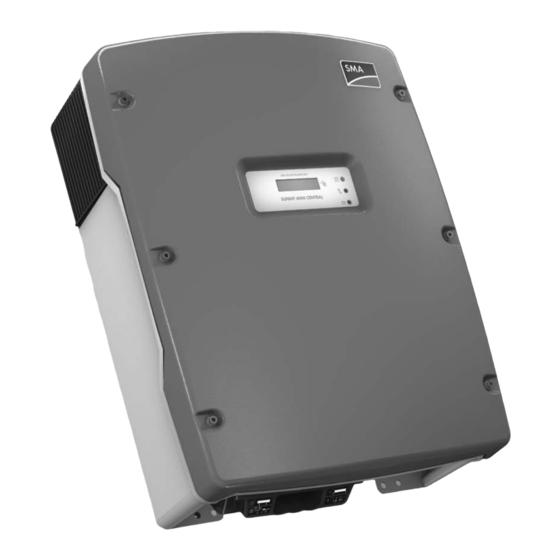

SMA SUNNY MINI CENTRAL 9000TL Bedienungsanleitung
Pv-wechselrichter
Vorschau ausblenden
Andere Handbücher für SUNNY MINI CENTRAL 9000TL:
- Bedienungsanleitung (24 Seiten) ,
- Installationsanleitung (100 Seiten)
Verwandte Anleitungen für SMA SUNNY MINI CENTRAL 9000TL
Inhaltszusammenfassung für SMA SUNNY MINI CENTRAL 9000TL

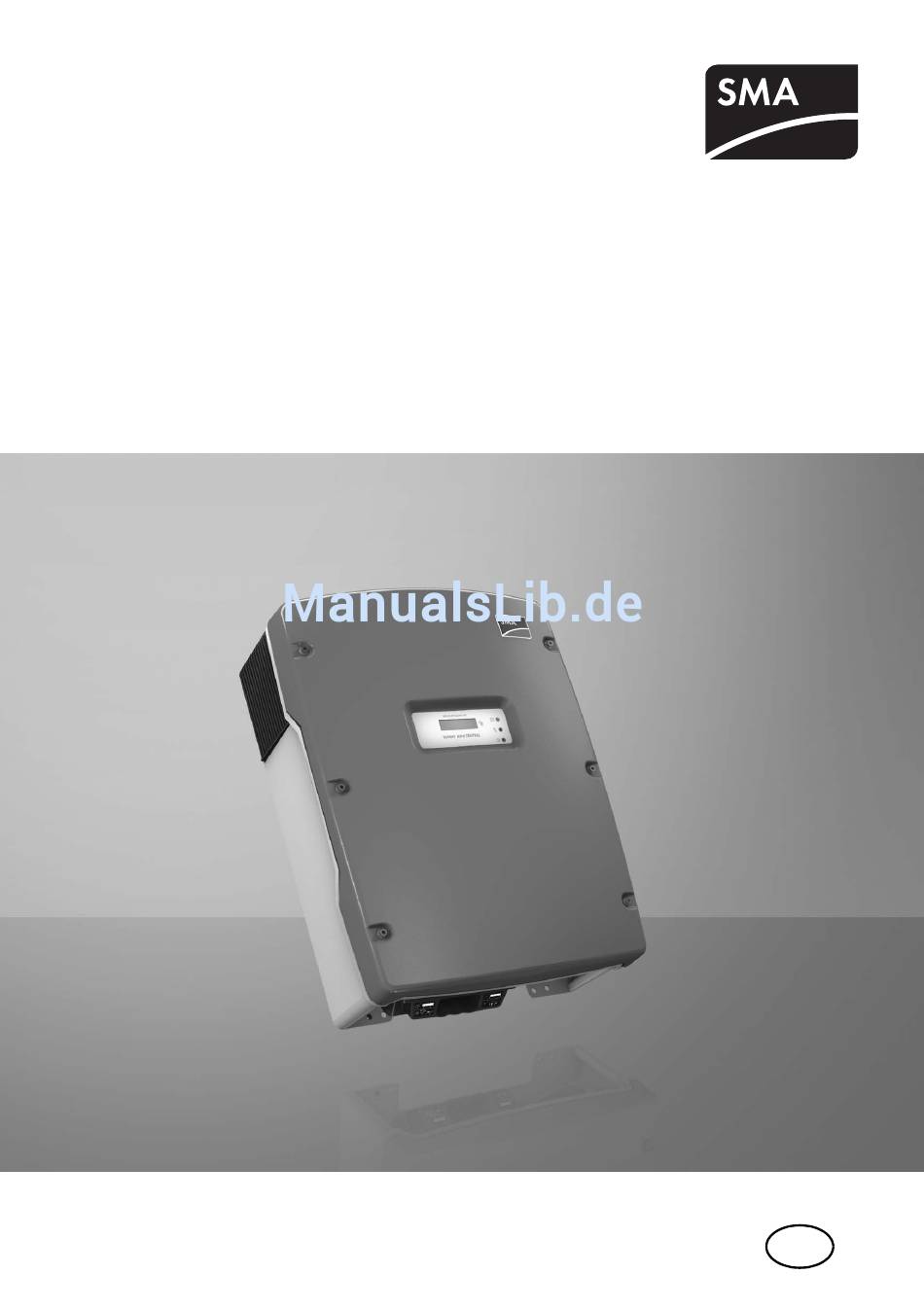

- Seite 1 PV-Wechselrichter SUNNY MINI CENTRAL 9000TL/10000TL/11000TL 9000TL/10000TL/11000TL mit Reactive Power Control Bedienungsanleitung SMC9-11TLRP-BA-BDE111320 | TBDE-SMC9-11TL | Version 2.0...
-
Seite 3: Inhaltsverzeichnis
SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu dieser Anleitung ..... . . 5 Gültigkeitsbereich ........5 Zielgruppe . - Seite 4 Inhaltsverzeichnis SMA Solar Technology AG SMC9-11TLRP-BA-BDE111320 Bedienungsanleitung...
-
Seite 5: Hinweise Zu Dieser Anleitung
• Sunny Mini Central 10000TL (SMC 10000TL-10) • Sunny Mini Central 11000TL (SMC 11000TL-10) • Sunny Mini Central 9000TL mit Reactive Power Control (SMC 9000TLRP-10) • Sunny Mini Central 10000TL mit Reactive Power Control (SMC 10000TLRP-10) • Sunny Mini Central 11000TL mit Reactive Power Control (SMC 11000TLRP-10) 1.2 Zielgruppe... -
Seite 6: Verwendete Symbole
Hinweise zu dieser Anleitung SMA Solar Technology AG 1.4 Verwendete Symbole In dieser Anleitung werden folgende Arten von Sicherheitshinweisen und allgemeine Hinweise verwendet: GEFAHR! „GEFAHR“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu schwerer Körperverletzung führt! WARNUNG! „WARNUNG“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung zum Tod oder zu schwerer Körperverletzung führen kann! -
Seite 7: Sicherheit
Verwenden Sie den Sunny Mini Central nicht für andere Zwecke als hier beschrieben. Abweichende Verwendungsarten, Umbauten am Sunny Mini Central sowie der Einbau von Bauteilen, die nicht ausdrücklich von SMA Solar Technology AG empfohlen oder vertrieben werden, lassen die Gewährleistungsansprüche und die Betriebserlaubnis erlöschen. Bei Fragen zu der bestimmungsgemäßen Verwendung der Wechselrichter wenden Sie sich an die SMA Serviceline. -
Seite 8: Sicherheitshinweise
Sicherheit SMA Solar Technology AG 2.2 Sicherheitshinweise GEFAHR! Stromschlag durch hohe Spannungen im Wechselrichter. Auch wenn von außen keine Spannungen anliegen, können im Wechselrichter hohe Spannungen auftreten. Folgende Arbeiten dürfen ausschließlich durch eine ausgebildete Elektrofachkraft erfolgen: • Elektrische Installation • Reparatur •... -
Seite 9: Erklärung Der Symbole
SMA Solar Technology AG Sicherheit 2.3 Erklärung der Symbole 2.3.1 Symbole am Wechselrichter Symbol Erklärung Betriebsanzeige. Erdschluss oder Varistor defekt. Informieren Sie Ihren Installateur. Es ist ein Fehler aufgetreten. Informieren Sie sofort Ihren Installateur. Durch Klopfen können Sie das Display bedienen. 1 x klopfen: Die Hintergrundbeleuchtung schaltet ein oder das Display schaltet eine Meldung weiter. - Seite 10 Sicherheit SMA Solar Technology AG Symbol Erklärung Der Wechselrichter hat keinen Transformator. Gleichstrom (DC). Wechselstrom (AC). Schutzart IP65. Der Wechselrichter ist gegen das Eindringen von Staub und gegen Strahlwasser aus einem beliebigen Winkel geschützt. RAL-Gütezeichen Solar. Der Wechselrichter entspricht den Anforderungen des deutschen Instituts für Gütesicherung und Kennzeichnung.
-
Seite 11: Produktübersicht
SMA Solar Technology AG Produktübersicht 3 Produktübersicht Position Bezeichnung Display Gehäusedeckel LEDs Grüne LED = Betrieb Rote LED = Erdschluss; Varistor oder Stringsicherung defekt Gelbe LED = Störung Lüftungsgitter Typenschild zur Identifikation des Wechselrichters über die Seriennummer (Serial No.). Bedienungsanleitung SMC9-11TLRP-BA-BDE111320... -
Seite 12: Display
Display SMA Solar Technology AG 4 Display 4.1 Bedienung Das Display zeigt aktuelle Werte Ihrer Anlage an. Die angezeigten Werte werden alle 5 Sekunden aktualisiert. Durch Klopfen können Sie das Display bedienen. 1 x klopfen: Die Hintergrundbeleuchtung schaltet ein oder das Display schaltet eine Meldung weiter. -
Seite 13: Display-Meldungen Während Einer Störung
SMA Solar Technology AG Display 4.3 Display-Meldungen während einer Störung Im Fall einer Störung zeigt der Wechselrichter den Status „Störung“ und eine Störungsmeldung an. Informieren Sie Ihren Installateur. Display-Meldung Beschreibung Erzeugte Energie des aktuellen Tages Statusmeldung „Störung“ Betriebszustand Störungsmeldung Messwert zum Zeitpunkt der Störung Aktueller Messwert (wird nur angezeigt, wenn ein Messwert für die Störung verantwortlich ist) -
Seite 14: Led-Zustände
LED-Zustände SMA Solar Technology AG 5 LED-Zustände Zustand Beschreibung Alle LEDs sind Der Wechselrichter initialisiert sich. Alle LEDs sind Die DC-Eingangsspannung am Wechselrichter ist für eine Einspeisung zu gering. Grüne LED Der Wechselrichter speist in das öffentliche Stromnetz ein. leuchtet Grüne LED Der Wechselrichter überwacht das öffentliche Stromnetz... - Seite 15 SMA Solar Technology AG LED-Zustände Zustand Beschreibung Rote LED blinkt Diese Störung kann zwei Ursachen haben: Mindestens einer der Varistoren ist defekt: Display-Meldung <Check Varistor> Mindestens eine der Stringsicherungen ist defekt: Display-Meldung <DC fuse> Der Wechselrichter speist in beiden Fällen weiter ein.
-
Seite 16: Sichtkontrolle Und Reinigung
Sichtkontrolle und Reinigung SMA Solar Technology AG 6 Sichtkontrolle und Reinigung Kontrollieren Sie den Wechselrichter und die Leitungen auf äußerlich sichtbare Beschädigungen. Setzen Sie sich bei Beschädigungen mit Ihrem Installateur in Verbindung. Nehmen Sie keine Reparaturen selbstständig vor. Lassen Sie den ordnungsgemäßen Betrieb des Wechselrichters in regelmäßigen Abständen durch Ihren Installateur prüfen. -
Seite 17: Fehlersuche
Der Wechselrichter hat sich vom öffentlichen Stromnetz getrennt oder begrenzt seine Leistung im 10-Minuten-Mittelwert auf 5 kVA. Der Wechselrichter ist Bestandteil eines 3-phasigen Systems mit 2 weiteren Wechselrichtern und mit dem SMA Power Balancer zur Schieflastvermeidung ausgestattet. Derating Übertemperatur im Wechselrichter. Der Wechselrichter reduziert seine Leistung, damit er nicht überhitzt. -
Seite 18: Messkanäle
Fehlersuche SMA Solar Technology AG 7.2 Messkanäle Ist Ihr Wechselrichter mit einer Kommunikationskomponente ausgestattet, können zur Diagnose zahlreiche Messkanäle und Meldungen übermittelt werden. Messkanal Beschreibung Balancer Zeigt den aktuellen Betriebsmodus des Wechselrichters an, der unter dem Betriebsparameter „PowerBalancer“ eingestellt ist. E-Total... -
Seite 19: Glossar
SMA Power Balancer Der SMA Power Balancer ist eine serienmäßige Funktion der Sunny Mini Central. Der SMA Power Balancer verhindert bei 3-phasiger Einspeisung das Entstehen einer ungewollten Schieflast > 5 kVA (in Italien > 6 kVA). Dazu werden über eine Steuerleitung 3 Sunny Mini Central zu einer 3-phasigen Einspeiseeinheit verbunden. -
Seite 20: Kontakt
Kontakt SMA Solar Technology AG 9 Kontakt Bei technischen Problemen wenden Sie sich zuerst an Ihren Installateur. Folgende Daten sind erforderlich, um Ihnen gezielt helfen zu können: • Gerätetyp des Wechselrichters • Seriennummer des Wechselrichters • Angeschlossene PV-Module und Anzahl der PV-Module •... -
Seite 23: Haftungsausschluss
Die Nutzung der mitgelieferten von der SMA Solar Technology AG hergestellten Software unterliegt zusätzlich den folgenden Bedingungen: • Die SMA Solar Technology AG lehnt jegliche Haftung für direkte oder indirekte Folgeschäden, die sich aus der Verwendung der von SMA Solar Technology AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht- Leistung von Support-Tätigkeiten.
