7 Výměna modulu DST
5. Zašroubujte šroubovaný výkonový spoj DC pomocí šroubů obsažených v dodávce (TX20,
utahovací moment: 6,0 Nm (53,1 in-lb)). Dbejte při tom na správnou polohu (BU = modrý, BK
= černý).
6. Zajistěte, abyste správně připojili všechny přípojky vyměněné konstrukční skupiny.
7. Víko krytu jednotky DC-Power Unit umístěte na jednotku a nejprve dotáhněte šroub vlevo
nahoře a vpravo dole a pak do kříže i zbývající šrouby (TX25, utahovací moment: 6 Nm
(53 in-lb)).
8. Střídač uveďte do provozu (viz kapitola 8, strana 75).
7 Výměna modulu DST
7.1 Kontrola nového modulu
Před demontáží vadného modulu zkontrolujte stav nového modulu, abyste se ujistili, že výměnu
modulu je možné provést.
Postup:
1. Modul opatrně vyndejte směrem nahoru z obalu. Dávejte při tom pozor na to, aby se
nepoškodila nebo neznečistila teplovodivá pasta.
2. Na zadní straně modulu zkontrolujte, zda není poškozený nebo znečištěný obrazec
z teplovodivé pasty.
3. Pokud je obrazec z teplovodivé pasty na zadní
straně modulu poškozený, je nutné modul vyměnit.

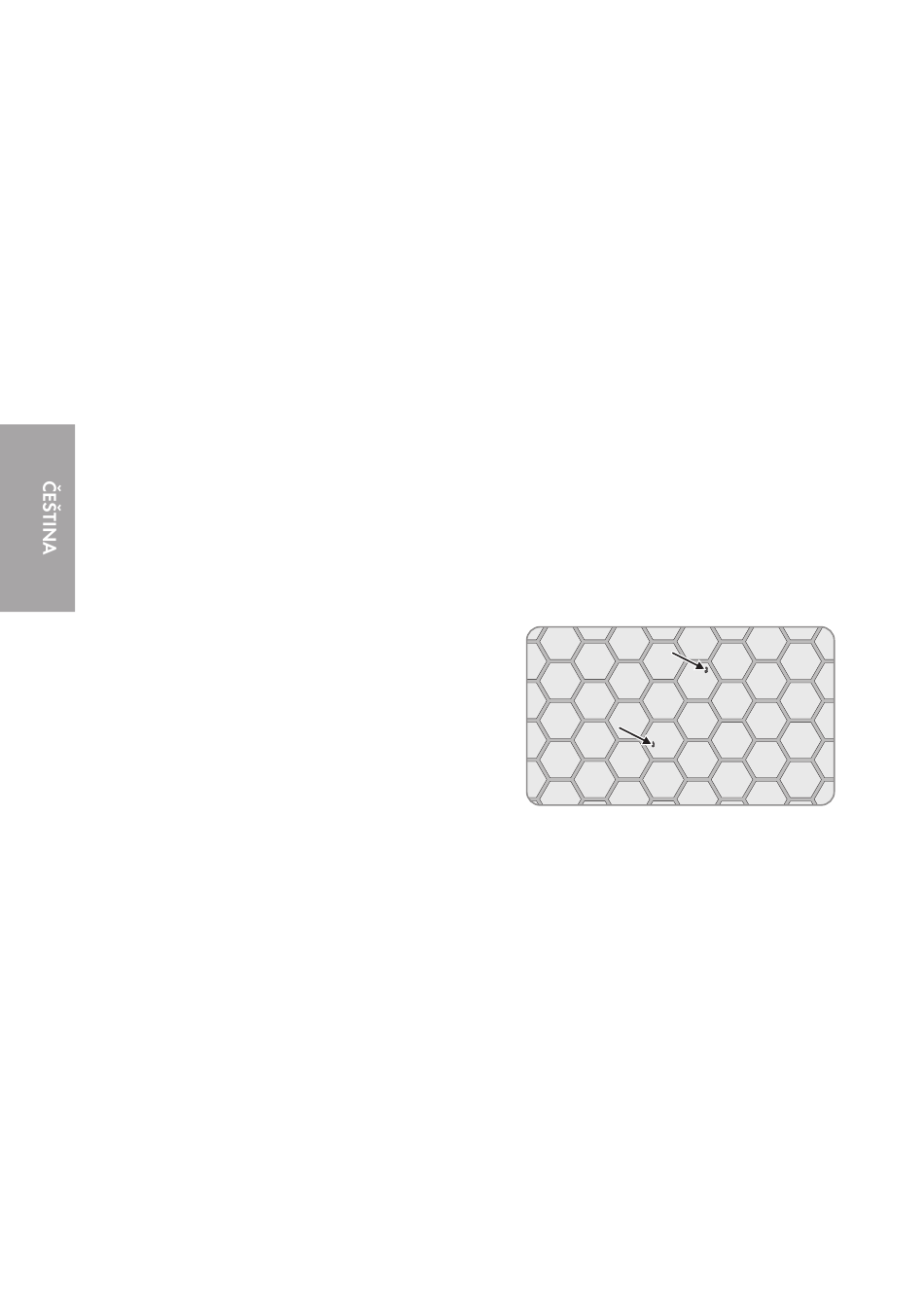

Pokud zjistíte drobná znečištění (viz obr.), můžete je
opatrně odstranit špičatým nástrojem. Při tom se
nesmí poškodit povrch.
4. Než budete modul používat, uložte ho do obalu.
7.2 Demontáž modulu DST
Podmínka:
☐ Obrazec z teplovodivé pasty nesmí být poškozený ani nijak znečištěný (viz kapitola 7.1,
strana 68).
Postup:
1. Odpojte střídač od napětí (viz kapitola 5, strana 62).
2. Demontujte modul DC-EMC (viz kapitola 6.1, strana 64).
68 STP50-DC-EMV-DST-RM-xx-10
SMA Solar Technology AG
Návod k výměně
