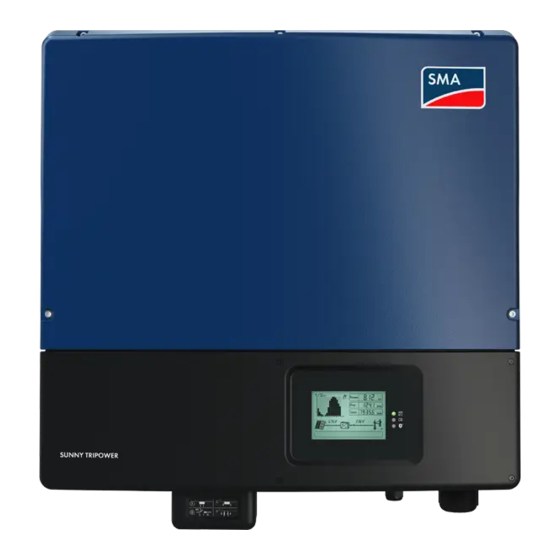

Seite 21: Rechtliche Bestimmungen
Rechtliche Bestimmungen Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Kein Teil dieses Dokuments darf vervielfältigt, in einem Datenabrufsystem gespeichert oder in einer anderen Art und Weise (elektronisch, mechanisch durch Fotokopie oder Aufzeichnung) ohne die vorherige schriftliche Genehmigung von SMA Solar Technology AG übertragen werden. - Seite 22 Inhaltsverzeichnis SMA Solar Technology AG Inhaltsverzeichnis Hinweise zu diesem Dokument..........23 Gültigkeitsbereich....................... 23 Zielgruppe ........................23 Inhalt und Struktur des Dokuments................23 Symbole im Dokument ....................23 Warnhinweisstufen..................... 24 Auszeichnungen im Dokument .................. 24 Benennungen im Dokument..................25 Sicherheit................... 25 Bestimmungsgemäße Verwendung................
-
Seite 23: Hinweise Zu Diesem Dokument
Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur Fachkräfte durchführen. Fachkräfte müssen über folgende Qualifikation verfügen: • Innerhalb der SMA Werksgarantie empfiehlt SMA Solar Technology AG die Teilnahme an einem SMA Schulungsangebot zur Durchführung der in diesem Dokument beschriebenen Tätigkeiten. Dadurch werden die Qualitätsanforderungen für einen ordnungsgemäßen Austausch von Baugruppen sichergestellt. -
Seite 24: Warnhinweisstufen
1 Hinweise zu diesem Dokument SMA Solar Technology AG Symbol Erklärung Erwünschtes Ergebnis ☑ Möglicherweise auftretendes Problem ✖ Beispiel Warnhinweisstufen Die folgenden Warnhinweisstufen können im Umgang mit dem Produkt auftreten. GEFAHR Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu schweren Verletzungen führt. -
Seite 25: Benennungen Im Dokument
Ort gültigen Gesetze, Bestimmungen, Vorschriften und Normen ein. Ein anderer Einsatz kann zu Personen- oder Sachschäden führen. Eingriffe in SMA Produkte, z. B. Veränderungen und Umbauten, sind nur mit ausdrücklicher schriftlicher Genehmigung von SMA Solar Technology AG gestattet. Nicht autorisierte Eingriffe führen zum Wegfall der Garantie- und Gewährleistungsansprüche sowie in der Regel zum... -
Seite 26: Wichtige Sicherheitshinweise
Dieses Dokument ersetzt keine regionalen, Landes-, Provinz-, bundesstaatlichen oder nationalen Gesetze sowie Vorschriften oder Normen, die für die Installation und die elektrische Sicherheit und den Einsatz des Produkts gelten. SMA Solar Technology AG übernimmt keine Verantwortung für die Einhaltung bzw. Nichteinhaltung dieser Gesetze oder Bestimmungen im Zusammenhang mit der Installation des Produkts. - Seite 27 SMA Solar Technology AG 2 Sicherheit GEFAHR Lebensgefahr durch Stromschlag beim Berühren spannungsführender DC- Kabel Die PV-Module erzeugen bei Lichteinfall hohe Gleichspannung, die an den DC-Kabeln anliegt. Das Berühren spannungsführender DC-Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag.
-
Seite 28: Lebensgefahr Durch Feuer Und Explosion
2 Sicherheit SMA Solar Technology AG WARNUNG Lebensgefahr durch Feuer und Explosion In seltenen Einzelfällen kann im Fehlerfall im Inneren des Wechselrichters ein zündfähiges Gasgemisch entstehen. Durch Schalthandlungen kann in diesem Zustand im Inneren des Wechselrichters ein Brand entstehen oder eine Explosion ausgelöst werden. Tod oder lebensgefährliche Verletzungen durch heiße oder wegfliegende Teile können die Folge sein. -
Seite 29: Verbrennungsgefahr Durch Heiße Gehäuseteile
• Erden Sie sich, bevor Sie ein Bauteil berühren. Schutzleiterprüfung vor Wiederinbetriebnahme Vor der Wiederinbetriebnahme von SMA Wechselrichtern nach Einbau von nicht intuitiv zu tauschenden SMA Komponenten oder Leistungsbaugruppen sicherstellen, dass der Schutzleiter im Wechselrichter korrekt angeschlossen ist. Die Funktion des Schutzleiters muss gegeben sein und alle vor Ort geltenden Gesetze, Normen und Richtlinien müssen eingehalten... -
Seite 30: Übergeordnete Standards Einhalten
übergeordneten Standard entsprechen, liegen in der Verantwortung der ausführenden Fachkraft. Nicht autorisierte Eingriffe führen zum Wegfall der Garantie- und Gewährleistungsansprüche sowie in der Regel zum Erlöschen der Betriebserlaubnis. Die Haftung von SMA Solar Technology AG für Schäden aufgrund solcher Eingriffe ist ausgeschlossen. Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. -
Seite 31: Wechselrichter Spannungsfrei Schalten
SMA Solar Technology AG 5 Wechselrichter spannungsfrei schalten Position Bezeichnung AC-Anschlussklemme Kommunikationsbaugruppe SB5GCOM mit optionalem Display DC-Schalterbereich mit optionalen Überspannungsableitern Befestigungsplatte des DC-Lasttrennschalters Position Bezeichnung Kommunikationsbaugruppe mit Display und Drehschaltern (NR- SB5GCOM30.BG81 / NR3-SB5GCOM30.BG81) Kommunikationsbaugruppe ohne Display und ohne Drehschalter (NR-SB5GCOM30.BG8) -
Seite 32: Einstellungen Des Wechselrichters Vor Austausch Der Kommunikationsbaugruppe Notieren
5 Wechselrichter spannungsfrei schalten SMA Solar Technology AG Einstellungen des Wechselrichters vor Austausch der Kommunikationsbaugruppe notieren Vor dem Austausch der Kommunikationsbaugruppe müssen Sie sich spezifische Einstellungen und Werte des Wechselrichters notieren, da sie nach dem Austausch nicht übernommen werden. • Folgende Einstellungen oder Werte notieren und nach Austausch der Kommunikationsbaugruppe mit einem Kommunikationsprodukt erneut auf den Wechselrichter übertragen: NetID, Anlagenzeit, Anlagenpasswörter, Einstellungen für das... - Seite 33 SMA Solar Technology AG 5 Wechselrichter spannungsfrei schalten Wechselrichter spannungsfrei schalten 1. Den Leitungsschutzschalter von allen 3 Phasen ausschalten und gegen Wiedereinschalten sichern. 2. Wenn das Multifunktionsrelais verwendet wird, gegebenenfalls die Versorgungsspannung des Verbrauchers abschalten. 3. Den DC-Lasttrennschalter auf Position O stellen.
-
Seite 34: Verbrennungsgefahr Beim Berühren Der Dc-Schutzabdeckung
5 Wechselrichter spannungsfrei schalten SMA Solar Technology AG 8. Alle 6 Schrauben des unteren Gehäusedeckels herausdrehen (Innensechskant, SW3). 9. Den unteren Gehäusedeckel von unten anheben und abnehmen. VORSICHT Verbrennungsgefahr beim Berühren der DC-Schutzabdeckung Während des Betriebs kann die DC-Schutzabdeckung heiß werden. -
Seite 35: Kommunikationsbaugruppe Austauschen
SMA Solar Technology AG 6 Kommunikationsbaugruppe austauschen 13. Die DC-Steckverbinder entriegeln und abziehen. Dazu einen Schlitz-Schraubendreher oder einen abgewinkelten Federstecher (Klingenbreite: 3,5 mm) in einen der seitlichen Schlitze stecken und die DC- Steckverbinder abziehen. Dabei die DC- Steckverbinder nicht aufhebeln sondern das Werkzeug nur zum Lösen der Verriegelung in einen... - Seite 36 6 Kommunikationsbaugruppe austauschen SMA Solar Technology AG 2. Die Stecker der optionalen Module abziehen. 3. Schraube der Kommunikationsbaugruppe lösen. 4. Defekte Kommunikationsbaugruppe herausnehmen: • Rechte Halterung nach außen drücken, bis die Halterung sich löst. • Die Kommunikationsbaugruppe nach vorn aus der rechten Halterung herausnehmen.
-
Seite 37: Wechselrichter Wieder In Betrieb Nehmen
SMA Solar Technology AG 7 Wechselrichter wieder in Betrieb nehmen 4. Die Stecker jedes Flachbandkabels in die entsprechende Buchse stecken. Dazu die Verriegelungshaken der Buchse nach außen stellen. ☑ Nachdem der Stecker gesteckt ist, verschließen sich die Verriegelungshaken. 5. Den Wechselrichter wieder in Betrieb nehmen (siehe Kapitel 7, Seite 37). - Seite 38 7 Wechselrichter wieder in Betrieb nehmen SMA Solar Technology AG 7. Den unteren Gehäusedeckel von oben einsetzen und herunterklappen. Dabei müssen die Schrauben aus dem unteren Gehäusedeckel herausragen. 8. Alle 6 Schrauben in der Reihenfolge 1 bis 6 anziehen (Innensechskant, SW3, Drehmoment: 2,0 Nm).
- Seite 39 SMA Solar Technology AG 7 Wechselrichter wieder in Betrieb nehmen 12. Den DC-Lasttrennschalter des Wechselrichters auf Position I stellen. 13. Den Leitungsschutzschalter von allen 3 Phasen einschalten. Alle 3 LEDs beginnen zu leuchten und die Startphase beginnt. Die Startphase kann mehrere Minuten dauern.
-
Seite 40: Defekte Baugruppe Zurücksenden Oder Entsorgen
• Die defekte Baugruppe für den Versand verpacken. Dabei die Originalverpackung oder eine Verpackung verwenden, die sich für Gewicht und Größe der Baugruppe eignet. • Den Rückversand an SMA Solar Technology AG organisieren. Dazu den Service kontaktieren. 2. Wenn die Baugruppe nicht zurückgesendet werden soll, die Baugruppe nach den vor Ort gültigen Entsorgungsvorschriften für Elektronikschrott entsorgen. - Seite 216 Netherlands: Luxemburg Highpower: +31 30 2492 000 Luxembourg +49 561 9522‑1499 SMA Online Service Center: Nederland Monitoring Systems, www.SMA-Service.com SMA EV Charger: Česko SMA Service Partner TERMS a.s +49 561 9522‑2499 +420 387 6 85 111 Magyarország Hybrid Controller: SMA Online Service Center: Slovensko +49 561 9522-3199 www.SMA-Service.com Sunny Island, Türkiye SMA Service Partner DEKOM Sunny Boy Storage,...
