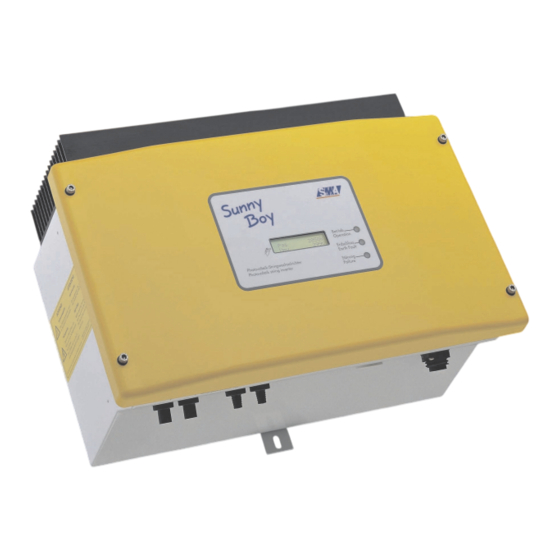

SMA Sunny Boy 2500 Technische Beschreibung

SMA Sunny Boy 2500 Technische Beschreibung

Für photovoltaikanlagen
Vorschau ausblenden Andere Handbücher für Sunny Boy 2500:
Inhaltsverzeichnis

Werbung

Quicklinks

Sunny Boy
String-Wechselrichter Sunny Boy 2500
die neue Generation der PV Systemtechnik

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA Sunny Boy 2500

Inhaltszusammenfassung für SMA Sunny Boy 2500

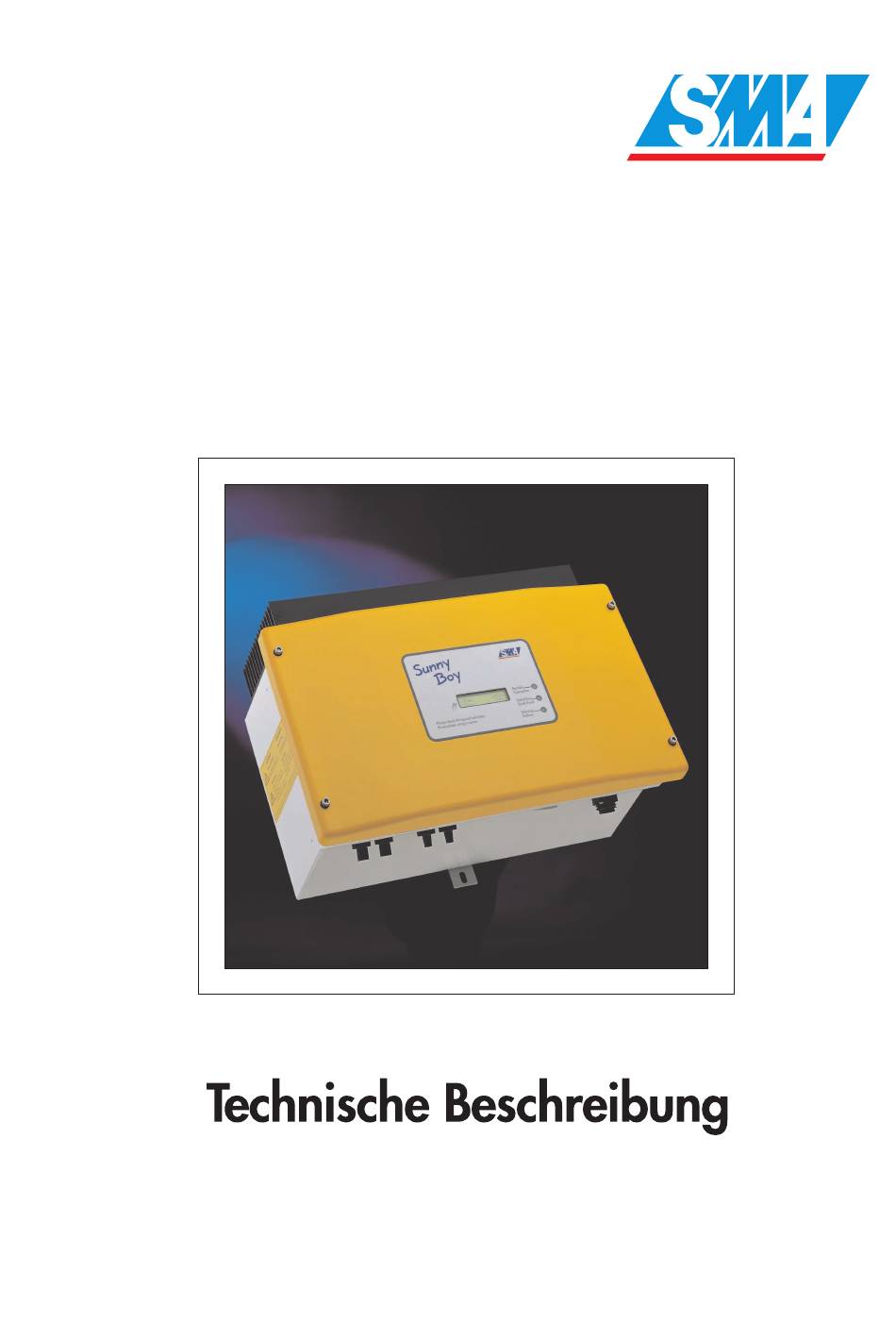

  • Seite 1 Sunny Boy String-Wechselrichter Sunny Boy 2500 die neue Generation der PV Systemtechnik...
  • Seite 3 Sunny Boy 2500 Technische Beschreibung Ausgabe 2.1 String-Wechselrichter für Photovoltaikanlagen SB2500-22:ED2903...

  • Seite 4: Änderungsübersicht

    Ausgabe Bemerkungen Autor Nummer Änderungstyp SB2500 -22:ED4802 Vorläufige Ausgabe für Salisbury Sunny Boy 2500, Typ SB -22:ED1703 Geringfügige Änderungen Salisbury -22:ED2903 Geringfügige Änderungen, Welzel Korrektur der Jumperbezeichnung A: Änderung auf Grund Verbesserung der Unterlagen B: Änderung, die eine volle oder Vorwärts- Austauschbarkeit sicherstellt C: Änderungen, die die Austauschbarkeit einschränken oder ausschließen...
  • Seite 5 Sunny Boy 2500 Technische Beschreibung Erklärungen zu den verwendeten Symbolen Um Ihnen einen optimalen Gebrauch dieses Handbuchs und einen sicheren Geräte- einsatz in den Phasen der Inbetriebnahme, des Betriebs und der Wartung zu ge- währleisten, beachten Sie bitte die folgenden Erklärungen zu den verwendeten Sym- bolen.

  • Seite 6: Inhaltsverzeichnis

    Netzanschluss ..................22 3.3.2 Solargeneratoranschluss..............25 Inbetriebnahme ....................27 Betriebs- und Störungsanzeige ................ 29 LEDs auf der Vorderseite des Sunny Boy 2500........29 5.1.1 Störungsanzeige ................. 42 Sunny Display ..................47 Öffnen und Verschließen des Sunny Boy............52 Anlagenüberwachung und Diagnose..............56 Datenübertragung über die Netzleitung ...........

  • Seite 7: Sicherheitshinweis

    Sunny Boy 2500 Technische Beschreibung Sicherheitshinweis: Das Öffnen des Sunny Boy und damit die Wartung oder Umrüstung des String-Wechselrichters Sunny Boy darf ausschließlich durch ei- ne Elektrofachkraft erfolgen. Auch im freigeschalteten Zustand kön- nen im Gerät noch hohe Berührungsspannungen auftreten. Der Um- gang mit dem Gerät ist im Kapitel 3 „Installation“...

  • Seite 8: Einleitung

    Sie haben nun die technische Beschreibung für den Photovoltaik-Wechselrichter Sunny Boy 2500 vorliegen und sind vielleicht über deren Umfang erstaunt. Sie müs- sen sicherlich nicht alle Kapitel lesen. Die technische Beschreibung soll vielmehr dem Installateur und dem Betreiber gleichermaßen alle notwendigen Informationen zur Funktion, Installation und Bedienung des Sunny Boy liefern sowie Möglichkeiten...

  • Seite 9: Systembeschreibung

    Sunny Boy 2500 Technische Beschreibung 2 Systembeschreibung Die Reduzierung des CO -Ausstoßes und anderer umweltbelastender Emissionen bei der Energiewandlung wird zu einem immer wichtigeren Thema. Regenerative Energiequellen können zur Lösung dieses Problems einen wichtigen Beitrag leisten. Hier kommt insbesondere der direkten Umwandlung des Sonnenlichts in elektrische Energie (Photovoltaik) eine weltweit herausragende Bedeutung zu.

  • Seite 10: Stringkonzept

    Wechselstromseite, und die drastische Vereinfachung des Aufbaus von Photovol- taik-Anlagen, waren die Ausgangspunkte für die Entwicklung der String-Technologie bei SMA. Mit dem String-Wechselrichter Sunny Boy hat sich diese neue, deutlich einfa- chere und preiswertere Systemtechnik für die Netzkopplung von Photovoltaik-Anlagen durchgesetzt.
  • Seite 11 • Sunny Data Control: Visualisierungsprogramm für die im Sunny Boy Control gespeicherten Daten. SMA ist europäischer Marktführer im Bereich Photovoltaik mit über 200 MW instal- lierter Wechselrichterleistung, aufgeteilt auf mehr als 100.000 Einzelgeräte mit Leis- tungen von 700 W bis zu 500 kW (Stand 03/03). Der Sunny Boy stellt die konsequen- te Weiterentwicklung aus den hier gewonnenen Erfahrungen mit photovoltaischen Netzeinspeisegeräten dar.

  • Seite 12: Diagnose Und Kommunikation

    Sunny Boy ist mit wenigen Systemkomponenten zu realisieren. Die dabei gesammelten Daten werden einfach über die integrierte Flüssigkristall-Anzeige eines Sunny Boy Control oder über einen PC mit entsprechender SMA-Software visuali- siert. Die komfortablen PC-Programme Sunny Data oder Sunny Data Control bieten eine benutzerfreundliche grafische Bedienoberfläche mit den unter Windows bekann-...

  • Seite 13: Technischer Aufbau Des Sunny Boy 2500

    ENS 2 ENS 1 Abbildung 2.2: Blockschaltbild des Sunny Boy 2500 Der PV-Eingangsspannungsbereich des Sunny Boy 2500 ist je nach Anlagenkonfigu- ration für bis zu 24 Standard-PV-Module dimensioniert. Die Regelung des eingespeisten Stromes über einen Digital Signal Processor (DSP) garantiert eine sinusförmige Kurvenform bei extrem geringem Klirrfaktor. Die Be- triebsführung gewährleistet den vollautomatischen Betrieb sowie das MPP-Tracking...
  • Seite 14 Sunny Boy 2500 Technische Beschreibung ny Data, Sunny Boy Control oder Sunny Data Control. Somit ist der Sunny Boy nicht nur als selbstständig arbeitendes Einzelgerät, sondern auch im Rahmen einer gro- ßen PV-Anlage, deren Betrieb zentral überwacht und ausgewertet werden soll, ein- setzbar.

  • Seite 15: Netz-Freischalteinrichtung (Ens)

    Sunny Boy 2500 Technische Beschreibung 2.3.1 Netz-Freischalteinrichtung (ENS) Dieser Abschnitt befasst sich mit der sicheren Abschaltung von Wechselrichtern bei einer EVU-seitigen Ortsnetzfreischaltung. Das heißt, wenn das EVU einen Teil sei- nes elektrischen Verbundnetzes freischaltet um z. B. Arbeiten am Netz vorzuneh- men, muss ein sicherer Schutz der am Netz arbeitenden Personen gewährleistet...

  • Seite 16: Netzspannung

    Sunny Boy 2500 Technische Beschreibung Kriterien, die zur Netztrennung des Sunny Boy führen: • Netzimpedanz − Überschreitet die Netzimpedanz zum Zeitpunkt des Zuschaltens des Sun- = 2,5 Ω , so wird der Einspeisebetrieb ny Boy zum Netz einen Wert von Z nicht aufgenommen.
  • Seite 17 Sunny Boy 2500 Technische Beschreibung Die am Anschlusspunkt des Sunny Boy ausgewertete Netzimpedanz setzt sich aus dem Impedanzwert des Verbundnetzes und der Leitungsimpedanz im Haus (vom Hausanschluss bis zum Sunny Boy) zusammen. Eine überdurchschnittliche Erhö- hung der Netzimpedanz durch die Zuleitung zum Sunny Boy sollte daher vermieden werden.

  • Seite 18: Installation

    ßen lassen oder stellen Sie gar Schäden oder Mängel am Sunny Boy fest, so infor- mieren Sie bitte umgehend die Transportfirma. Wenn erforderlich, kann Sie Ihr Händ- ler oder die Firma SMA unterstützen. Eine mögliche Schadensmeldung muss auf jeden Fall spätestens sechs Tage nach Erhalt der Ware schriftlich bei dem Transportunternehmen vor- liegen.

  • Seite 19: Gerätemontage

    Sunny Boy 2500 Technische Beschreibung 3.2 Gerätemontage Platzierung des Sunny Boy Der Sunny Boy ist ein hochintegriertes, elektronisches Gerät und daher entspre- chend empfindlich gegenüber Feuchtigkeit innerhalb des Gehäuses. Bei der Gesamtplanung einer PV-Anlage muss ein günstiger Montageort für den oder die Sunny Boys gefunden werden.
  • Seite 20 Sunny Boy 2500 Technische Beschreibung Bei der Wahl des Montageorts müssen unbedingt folgende Gesichts- punkte in Betracht gezogen werden: • Der Montageuntergrund muss fest sein. • Die Umgebungstemperatur darf -25 C bzw. +60 C nicht unter- bzw. überschrei- ten. •...

  • Seite 21: Lieferumfang Für Montage Und Installation

    Für die Befestigung der Wandhalterung für den Sunny Boy 2500 benöti- gen Sie zusätzlich zwei Schrauben. Diese Schrauben werden mit dem Sunny Boy 2500 nicht mitgeliefert – die Art der Schrauben hängt von der Bauart der Wand ab, an der Sie die den Sunny Boy befestigen.

  • Seite 22: Befestigen Sie Den Sunny

    Sunny Boy 2500 Technische Beschreibung Montage des Sunny Boy 2500 Der Sunny Boy 2500 wird mit einer mitgelieferten Halterung an der Wand befestigt. Befestigung des Sunny Boy mit der Wandhalterung Abbildung 3.1: Gehen Sie dabei wie folgt vor: 1. Befestigen Sie die Wandhal- terung an der Wand.

  • Seite 23: Elektrischer Anschluss

    Sunny Boy 2500 Technische Beschreibung 3.3 Elektrischer Anschluss Ist der Sunny Boy fest montiert, kann im Weiteren der elektrische Anschluss des Ge- rätes vorgenommen werden. Der Anschluss des Solargenerators und des Netzes wird an der Gehäuseunterseite des Sunny Boy mittels entsprechender Steckverbinder vorgenommen (siehe Abbildung 6.2 auf Seite 54).

  • Seite 24: Netzanschluss

    Sunny Boy 2500 Technische Beschreibung 3.3.1 Netzanschluss Der Netzanschluss des Sunny Boy muss drei-adrig erfolgen (L, N, PE). Alle vorgeschriebenen Sicherheitsvorschriften, die technischen An- schlussbedingungen (TAB) des zuständigen Energieversorgungs- unternehmens (EVU) sowie die VDE-Vorschriften sind einzuhalten. Jeder Sunny Boy muss separat mit einem 16 A Sicherungselement abgesichert werden.
  • Seite 25 Sunny Boy 2500 Technische Beschreibung Montage des AC-Steckers Verwendet wird ein Rundsteckverbindersystem, welches verschiedene Kabeldurch- messer im Kabelauslass ermöglicht. Dazu sind im Beipack eine PG13,5- und eine PG16-Druckschraube enthalten. Prüfen Sie, welche Verschraubung für Ihr AC-Kabel die Richtige ist. Entnehmen Sie nun dem Beipack die Teile der AC-Kupplungsdose und schließen Sie die abgemantelte und abisolierte Leitung wie im Folgenden beschrieben an.
  • Seite 26 Sunny Boy 2500 Technische Beschreibung • Drücken Sie den Dichtungsring in den Klemmkorb (nur bei PG 13,5). • Schieben Sie nun zuerst die Druckschraube mit dem Klemmkorb für PG 13,5- oder die PG 16-Verschraubung über die Leitung. Schieben Sie danach die Ge- windehülse über die Leitung.

  • Seite 27: Solargeneratoranschluss

    Sunny Boy 2500 Technische Beschreibung 3.3.2 Solargeneratoranschluss Sicherheitshinweise Um die maximale Sicherheit gegen eine gefährliche Berührungsspannung in der PV- Anlage zu erreichen, ist auf Grund der galvanischen Trennung (Transformator) weder die Plus- noch die Minus-Leitung elektrisch mit dem Erdpotenzial (PE) verbunden, d.
  • Seite 28 Sunny Boy 2500 Technische Beschreibung Solargeneratoranschluss des Sunny Boy Um die Montage- und Wartungsarbeiten sicherheitstechnisch zu erleichtern, wird der PV-Generator bei dem Sunny Boy über berührungssichere Steckkontakte ange- ® schlossen. Verwendet wird das Steckverbindungssystem der Firma Multi-Contact das speziell für den Einsatz in Photovoltaikanlagen entwickelt worden ist.

  • Seite 29: Inbetriebnahme

    Sunny Boy 2500 Technische Beschreibung 4 Inbetriebnahme Sicherheitshinweise Achten Sie bitte darauf, dass während des Betriebs des Sunny Boy keine Gegenstände auf dem Gehäuse abgelegt sind. Auf der Oberseite des Gerätes befindet sich der Kühlkörper des Sunny Boy, hier können Temperaturen über 80 C auftreten.
  • Seite 30 Sunny Boy 2500 Technische Beschreibung Bitte beachten Sie, dass auf Grund des Eigenverbrauchs des Sunny Boy der Solar- generator selbst bei sehr geringer Einstrahlung als "belastet" anzusehen ist, es wird sich also nicht die Leerlaufspannung des Solargenerators einstellen. Erst bei Anstei- gen der solaren Einstrahlung wird der Eigenverbrauch relativ vernachlässigbar.

  • Seite 31: Betriebs- Und Störungsanzeige

    Sunny Boy 2500 Technische Beschreibung 5 Betriebs- und Störungsanzeige 5.1 LEDs auf der Vorderseite des Sunny Boy 2500 Grundsätzlich arbeitet Ihr Sunny Boy vollautomatisch und wartungsfrei. So schaltet sich das Gerät z. B. vollständig ab, wenn keine solare Netzeinspeisung möglich ist (über Nacht).
  • Seite 32 Sunny Boy 2500 Technische Beschreibung LEDs zur Anzeige des Betriebszustandes Betrieb Operation Betrieb Operation Erdschluss Earth Fault Photovoltaik-Stringwechselrichter Störung Photovoltaic string inverter Failure Erdschluss Earth Fault Störung Photovoltaik-Stringwechselrichter Failure Photovoltaic string inverter Abbildung 5.1: Teil-Frontansicht des Sunny Boy Zeichenerklärung für den nachfolgenden Text:...
  • Seite 33 Sunny Boy 2500 Technische Beschreibung LED-Anzeige Betriebszustand Erläuterungen, Verweise grün: Nachtabschaltung Die Eingangsspannung ist kleiner als 80 V. rot: gelb: grün: Initialisierung ≤ U Eingangsspannung: U PVSTOP (ca. 220 V) rot: gelb: grün: Stopp Übergangszustand oder manuell einge- stellter Betriebszustand...

  • Seite 34: Initialisierung

    Sunny Boy 2500 Technische Beschreibung Betriebsanzeige Nachtabschaltung Alle LEDs sind aus Der Sunny Boy befindet sich in der so genannten Nachtabschaltung. Dieser Zustand wird erreicht, wenn die Eingangsleistung am Sunny Boy für eine Einspeisung zu ge- ring (U < ca. 80 V) und für die Bordversorgung nicht ausreichend ist.

  • Seite 35: Warten, Netzüberwachung

    Sunny Boy 2500 Technische Beschreibung Stop Grüne LED blinkt 3 x pro Sekunde Der Sunny Boy befindet sich im Stopp-Zustand. Hier wird u. a. die Messelektronik kalibriert, anschließend erfolgt der Übergang zum Zustand „Warten“. Der Betriebszustand „Stopp“ kann auch über Sunny Boy Control oder das PC- Programm Sunny Data vom Anlagenbetreiber manuell vorgegeben werden.

  • Seite 36: Einspeisebetrieb

    Sunny Boy 2500 Technische Beschreibung Einspeisebetrieb Grüne LED leuchtet Der Sunny Boy hat den Selbsttest der Messelektronik und der ENS erfolgreich been- det und nimmt den Einspeisebetrieb auf. • MPP-Betriebsart (Standard-Einstellung): Hier ermittelt der Sunny Boy selbsttätig die MPP-Spannung des Solargenera- tors, welche der internen Regelung als PV-Sollspannung vorgegeben wird.
  • Seite 37 Sunny Boy 2500 Technische Beschreibung Derating Grüne LED erlischt kurz 1 x pro Sekunde Der Sunny Boy hat die Ausgangsleistung reduziert um sich vor thermischer Überlas- tung zu schützen. Mögliche Ursachen für die Reduzierung der Ausgangsleistung können sein: • unzulässig hohe Umgebungstemperaturen •...
  • Seite 38 Sunny Boy 2500 Technische Beschreibung Erdschlussanzeige Isolationsfehler, Varistor defekt Rote LED leuchtet Der Sunny Boy zeigt durch Leuchten der roten LED einen Erdschluss an. Dieser Zu- stand kann auch in Verbindung mit anderen Anzeigen auftreten. Beim Leuchten der Erdschluss-Anzeige können zwei unterschiedliche Fehler vorlie- gen.
  • Seite 39 Sunny Boy 2500 Technische Beschreibung • Isolationsfehler Am Solargenerator oder -anschluss liegt ein Isolationsfehler vor, d. h. die Plus- oder Minus-Leitung oder eines der PV-Module hat eine elektrisch leitende Verbindung (< 1 MΩ ) zum Erdpotenzial (PE). Es wird dringend empfohlen, den Isolationsfehler von einer Fachkraft...
  • Seite 40 Sunny Boy 2500 Technische Beschreibung Fehlererkennung Die rote LED kann beide zuvor beschriebenen Zustände anzeigen. Im Weiteren wird die Vorgehensweise beschrieben, die einer Fachkraft die Möglichkeit gibt, die Stö- rungsanzeige zuzuordnen. Berücksichtigen Sie bitte dabei alle relevanten Hinweise in den Kapiteln 3.3 „Elektrischer Anschluss“ und Kapitel 4 „Inbetriebnahme“ sowie Kapitel 6 „Öffnen und Verschließen des Sunny Boy“...
  • Seite 41 Klemmleiste auf der Hauptplatine mit einer Drahtbrücke. Abbildung 5.3: Überprüfung der thermisch überwachten Varistoren mit Drahtbrücken − Verschließen Sie den Sunny Boy 2500 mit dem Deckel − Schalten Sie den PV-Generator durch Aufstecken der Multi Contact ® Steckverbinder wieder zu. −...
  • Seite 42 Die rote LED leuchtet nicht, es liegt ein Defekt von mindestens einem der ther- misch überwachten Varistoren vor. Wir empfehlen, beide Varistoren durch ent- sprechende Austauschteile, die Sie nur bei SMA beziehen können, zu ersetzen. Die thermisch überwachten Varistoren sind nicht im Handel erhält- lich, sondern für die Anwendung im Sunny Boy speziell ausgelegt.
  • Seite 43 Sunny Boy 2500 Technische Beschreibung Die rote LED leuchtet weiterhin, es muss wie folgt verfahren werden: − Sunny Boy vom Netz trennen. − Sunny Boy durch Ziehen der Multi Contact -Steckverbinder allpolig vom ® PV-Generator trennen. − 5 Minuten warten bis die internen Spannungen abgeklungen sind.

  • Seite 44: Störungsanzeige

    Sunny Boy 2500 Technische Beschreibung 5.1.1 Störungsanzeige Blinkcode 1: Dauerhafte Betriebshemmung Gelbe LED leuchtet dauerhaft Diese Meldung erscheint bei einer Störung der Netzüberwachung bzw. selbsttätigen Freischalteinrichtung (ENS). Der Sunny Boy hat beim internen Test eine Fehlfunktion der ENS festgestellt und den Einspeisebetrieb gesperrt. Das weitere Vorgehen ist in Kapitel 8 beschrieben.

  • Seite 45: Blinkcode 2: Netzstörung

    Sunny Boy 2500 Technische Beschreibung Blinkcode 2: Netzstörung Die gelbe LED leuchtet 2 Mal kurz hintereinander LED an LED aus Die Meldung wird 3 Mal wiederholt und beginnt dann von vorn. Die gelbe Störungs-LED leuchtet beim Auftreten der Störung für 5 Sekunden und beginnt dann den Blinkcode auszugeben, indem sie 3 Sekunden dunkel bleibt und dann zwei Mal kurz blinkt.
  • Seite 46 Sunny Boy 2500 Technische Beschreibung Blinkcode 3: Sprung der Netzimpedanz oder Netzimpedanz zu hoch Die gelbe LED leuchtet 3 Mal kurz hintereinander LED an LED aus Die Meldung wird 3 Mal wiederholt und beginnt dann von vorn. Die gelbe Störungs-LED leuchtet beim Auftreten der Störung für 5 Sekunden und beginnt dann den Blinkcode auszugeben, indem sie 3 Sekunden dunkel bleibt und dann drei Mal kurz blinkt.

  • Seite 47: Blinkcode 4: Eingangsspannung (Pv-Generator) Zu Hoch

    Sunny Boy 2500 Technische Beschreibung Blinkcode 4: Eingangsspannung (PV-Generator) zu hoch Die gelbe LED leuchtet 4 Mal kurz hintereinander LED an LED aus 1 s 1 s Die Meldung wird 3 Mal wiederholt und beginnt dann von vorn. Die gelbe Störungs-LED leuchtet beim Auftreten der Störung für 5 Sekunden und beginnt dann den Blinkcode auszugeben, indem sie 3 Sekunden dunkel bleibt und dann vier Mal kurz blinkt.

  • Seite 48: Blinkcode 5: Gerätestörung

    Wenn die Gerätestörung zu einer massiven Beeinträchtigung des Normalbetriebs führt, sollte der Sunny Boy von einer Elekt- rofachkraft überprüft werden. Hierbei kann die Sunny Boy Hotline der SMA Regelsysteme GmbH (Kontakt siehe Seite 91) Hilfestellung leisten. - 46 - SB2500-22:ED2903...

  • Seite 49: Sunny Display

    Abbildung 5.4: Sunny Boy 2500 mit Sunny Display Eine Nachrüstung des Sunny Boy 2500 mit dem Sunny Display ist jederzeit möglich. Beachten Sie bei der Nachrüstung des Sunny Boy mit einem Display, dass der Sunny Boy 2500 nicht mit allen Displaytypen kompatibel ist.

  • Seite 50: Einschalten Der Displaybeleuchtung

    Sunny Boy 2500 Technische Beschreibung Einschalten der Displaybeleuchtung Die Hintergrundbeleuchtung wird durch Klopfen an den Gehäusedeckel eingeschal- tet. Beim erneuten Klopfen schaltet das Display eine Meldung weiter. Nach 2 Minuten erlischt die Beleuchtung automatisch. Displaymeldungen in der Startphase Nach dem Start des Sunny Boy zeigt das Display den Wechselrichtertyp an:...

  • Seite 51: Displaymeldungen Im Betrieb

    Sunny Boy 2500 Technische Beschreibung Displaymeldungen im Betrieb Die Anzeige zeigt die wichtigsten Betriebsdaten des Sunny Boy zyklisch wechselnd an. Die folgenden drei Abbildungen verdeutlichen die Anzeige. Jede Meldung er- scheint für 5 Sekunden. Danach beginnt der Zyklus von vorn.
  • Seite 52 Sunny Boy 2500 Technische Beschreibung Anzeige bei einer Störung des Sunny Boy Sollte eine Betriebsstörung auftreten, wechselt die Anzeige sofort auf “Störung“ und die Hintergrundbeleuchtung wird eingeschaltet. In der zweiten Zeile wird 5 Sekunden lang die Störungsursache angezeigt: Störung Uac-Bfr Anzeige der Störungsursache...
  • Seite 53 Sunny Boy 2500 Technische Beschreibung Sonderanzeige bei einer Überspannung des Generators Sollte eine zu hohe Solarspannung am Sunny Boy anliegen, so wird dies durch schnelles Blinken der Hintergrundbeleuchtung und folgender Anzeige signalisiert: !!PV-Ueberspg.!! !SOFORT TRENNEN! Abbildung 5.12: Anzeige Überspannung In diesem Fall ist der Sunny Boy unverzüglich vom Solargenerator zu trennen, da er irreparabel beschädigt werden kann.

  • Seite 54: Öffnen Und Verschließen Des Sunny Boy

    Warten Sie ca. 5 Minuten, bis die internen Spannungen abgeklun- gen sind. 3. Nehmen Sie den Gehäusedeckel ab. Entfernen Sie dazu die Schrauben 1 bis 4 auf dem Deckel (siehe Abbildung 6.1 „Vorderansicht des Sunny Boy 2500“. - 52 - SB2500-22:ED2903...
  • Seite 55 Photovoltaik-Stringwechselrichter Störung Photovoltaic string inverter Failure Abbildung 6.1: Vorderansicht des Sunny Boy 2500 An der Gehäusedeckel-Innenseite befindet sich ein Flachste- ckerkontakt mit grün-gelbem Erdungskabel (PE-Verbindung). Lösen Sie diesen Kontakt vorsichtig. 4. Sie haben nun den geöffneten Sunny Boy vor sich und können sich mit der Lage der für Sie relevanten Bauteile und Klemmen vertraut machen.
  • Seite 56 Steckplatz für Thermisch überwachte Piggy Back Programmspeicher Sunny Display Varistoren für Kommunikation 2 3 5 7 DC-Anschluss Anschlussblock für Durchführung für AC-Anschluss Multi-Contact Kommunikationskabel Kommunikationskabel Steckerflansch Abbildung 6.2: Innenansicht des Sunny Boy 2500 - 54 - SB2500-22:ED2903 SMA Regelsysteme GmbH...

  • Seite 57: Pv-Generator Wieder Durch Aufstecken Der Mc-Steckverbinder Anschließen

    Sunny Boy 2500 Technische Beschreibung Verschließen des Sunny Boy 1. Deckel befestigen, dabei bitte die PE-Verbindung des Gehäusedeckels mit dem Flachstecker des grün-gelben PE-Leiters wieder herstellen. 2. PV-Generator wieder durch Aufstecken der MC-Steckverbinder anschließen (siehe auch Kapitel 3.3.2). 3. Netz zuschalten.

  • Seite 58: Anlagenüberwachung Und Diagnose

    Fachkraft installiert werden, der dann die Kommunikation auf allen Phasen des Hausnetzes ermöglicht. Sollten mehrere Sunny Boys in unmittelbarer Nachbarschaft installiert sein, ist unter Umständen eine Bandsperre erforderlich. Die Sunny Boy Hot- line der SMA Regelsysteme GmbH (Kontakt siehe Seite 91) ist Ihnen gern behilflich. PA C 12 73...
  • Seite 59 Sunny Boy 2500 Technische Beschreibung Voraussetzungen für den Betrieb Der Sunny Boy mit der Option „Powerline“ (Best.-Nr. SBxxxx-NE:1x0) ist vorhanden. Das heißt: − Die NLM Piggy Back-Platine für den Sunny Boy ist vorhanden (siehe Abbildung 7.3). Bei der Kommunikation mit dem PC: −...
  • Seite 60 Sunny Boy 2500 Technische Beschreibung der gleichzeitige Betrieb von Babyphonen zu kurzfristigen Störungen bzw. Unterbrechungen der Datenübertragung über die Netzleitung führen. Alternativ können wir hier als Option die Kommunikation über ein gesondertes Da- tenkabel (RS232 oder RS485) anbieten (siehe Kapitel 7.2 „Datenübertragung über eine separate Datenleitung“).

  • Seite 61: Datenübertragung Über Eine Separate Datenleitung

    Sunny Boy 2500 Technische Beschreibung 7.2 Datenübertragung über eine separate Datenleitung Die Datenübertragung über die Datenleitung RS232 eignet sich nur für die Kommunikation zwischen einem PC und einem einzelnen Sunny Boy. Der Datentransfer über die Netzleitung ist zuverlässig und preiswert. In elektrischen Netzen, die im hohen Maß...
  • Seite 62 Sunny Boy 2500 Technische Beschreibung Installation (ein einzelner Sunny Boy mit Rs232 an einen PC) • RS232-Verbindungskabel LIYCY, 0,25 mm², minimal drei-adrig mit Gesamtab- schirmung und maximaler Länge von 15 m anschließen. Die Steckerbelegung können Sie der Abbildung 7.3 entnehmen. Der Schirm sollte beidseitig am Sunny Boy- bzw.
  • Seite 63 Sunny Boy 2500 Technische Beschreibung Datenleitung (RS485) Sollen in oberwellenbelasteten Netzen mehrere Sunny Boys mit einem PC oder Sun- ny Boy Control verbunden werden, so kann dies mittels einer RS485-Schnittstelle und separater Datenleitung vorgenommen werden. Hierbei sind bis zu 1200 m Da- tenleitungslänge zulässig.
  • Seite 64 Sunny Boy 2500 Technische Beschreibung Installation (mehrere Sunny Boys mit RS485 an einen PC) - 62 - SB2500-22:ED2903 SMA Regelsysteme GmbH...

  • Seite 65: Auf- Oder Umrüsten Der Sunny Boy-Schnittstelle

    Berührung kommen können. Eine fehlerhafte Umrüstung kann zu Schäden am Sunny Boy bzw. zu Personengefährdung durch elektrische Spannungen führen. Die Umrüstung darf deshalb nur von ausgebildetem Fachpersonal oder vom Sunny Boy-Service der SMA Regelsysteme durchgeführt werden. Arbeiten am Sunny Boy dürfen ausschließlich im freigeschalteten und entladenen Zustand erfolgen!
  • Seite 66 Bauteilen erfolgt und somit zur Zerstörung dieser führt. Bei Nachrüstung der Netzleitungskommunikation bei dem Sunny Boy 2500 bitte beachten: Beim Sunny Boy 2500 muss ein NLM Piggy-Back vom Typ "F" oder höher verwendet werden. Soll ein Piggy-Back vom Typ "A"...
  • Seite 67 Sunny Boy 2500 Technische Beschreibung • Schließen Sie die Anschlussadern an die Klemmleiste der Betriebsführungspla- tine an und prüfen Sie die Adern auf festen Sitz. • Schrauben Sie die Leitungsabdichtung der PG 16-Verschraubung fest. • Bei Verkabelung von RS232 verschließen Sie bitte die freibleibende Kabel- durchführung im PG16-Verschraubungseinsatz mit dem im Beipack enthaltenen...

  • Seite 68: Grafische Bedienoberfläche Unter Windows

    Sunny Boy 2500 Technische Beschreibung 7.4 Grafische Bedienoberfläche unter Windows Sunny Data Das unter Windows arbeitende PC-Programm Sunny Data bietet Ihnen zur Kommu- nikation mit dem Sunny Boy eine grafische Bedienoberfläche unter Windows™. Die verfügbaren Messkanäle (siehe Kapitel 7.5) des Sunny Boy können hier online angezeigt werden.
  • Seite 69 Modem. Zur globalen Visualisierung der PV-Anlagendaten wird das PC-Programm Sunny Da- ta Control unter Windows von SMA angeboten. Sehr eindrucksvoll kann hier z. B. die Ausgangsleistung der gesamten PV-Großanlage in einer Matrix dargestellt werden. Die vielfältigen Möglichkeiten beim Aufbau eines Überwachungskonzeptes mit Sunny Boy Control ersehen Sie aus der Bedienungsanleitung des Sunny Boy Control.

  • Seite 70: Messkanäle Und Meldungen Des Sunny Boy

    Sunny Boy 2500 Technische Beschreibung 7.5 Messkanäle und Meldungen des Sunny Boy Ist Ihr Sunny Boy mit einer Kommunikationsmöglichkeit ausgestattet (siehe Kapitel 2.2), so können zur Diagnose zahlreiche Messkanäle und Meldungen an die Ausga- beeinheit übermittelt werden. Dabei gelten die folgenden Abkürzungen: Betriebsführungsrechner...

  • Seite 71: Statusmeldungen

    Sunny Boy 2500 Technische Beschreibung Statusmeldungen Stopp manuelle Unterbrechung des Betriebes Offset Offsetabgleich der Messelektronik Warten Die Zuschaltbedingungen sind (noch) nicht erfüllt. Netzueb. Prüfung des Netzzustandes (Messung der Netzimpedanz). MPP-Such Die PV-Soll-Spannung wird ermittelt und eingestellt. Der Sunny Boy wird im Punkt max. Leistung betrieben MPP-Peak Die AC Leistung ist höher als die Nennleistung des Sunny Boy...

  • Seite 72: Fehlermeldungen

    Sunny Boy 2500 Technische Beschreibung Fehlermeldungen Bfr-Srr Kommunikation zwischen beiden Rechnern gestört EEPROM EEPROM kann nicht gelesen bzw. beschrieben werden, Defaultwerte werden rekonstruiert. EEPROMdbh ENS relevante Bereiche des EEPROMS können nicht gelesen bzw. beschrieben werden, Sunny Boy ist in dauerhafter Be triebshemmung Fac-Bfr BFR-Netzfrequenzmessung, Wert außerhalb Toleranz...

  • Seite 73: Präzision Der Messwerterfassung

    Sunny Boy 2500 Technische Beschreibung 7.6 Präzision der Messwerterfassung Jede Messwerterfassung ist mehr oder weniger fehlerbehaftet. Die vom Sunny Boy erfassten Messgrößen werden zu seiner Betriebsführung und der Regelung des ein- zuspeisenden Stromes benötigt. Die Reproduzierbarkeit der Messwerte des Sunny Boy ist auf diese Anforderungen abgestimmt.

  • Seite 74: Störungsbehebung

    Im Rahmen unseres ständig wachsenden Qualitätssicherungssystems sind wir be- strebt, sämtliche Fehler auszuschließen. Sie haben ein Produkt erworben, welches SMA in einem einwandfreien Zustand ver- lassen hat. Umfangreiche Tests zur Prüfung des Betriebsverhaltens und der Schutz- einrichtungen sowie ein Dauertest wurden bei jedem einzelnen Gerät mit Erfolg durchgeführt.
  • Seite 75 Sunny Boy 2500 Technische Beschreibung Damit der Sunny Boy-Service schnell und richtig reagieren kann, sind einige Anga- ben unbedingt erforderlich: • Angaben zum Sunny Boy − Seriennummer des Sunny Boy − Sunny Boy-Gerätetyp − Kurze Fehlerbeschreibung − Blinkcode-Nummer angeben (siehe Kapitel 5) −...

  • Seite 76: Technische Daten

    Sunny Boy 2500 Technische Beschreibung 9 Technische Daten Eingangsgrößen (PV-Generator) Maximale String-Leerlaufspannung des PV-Generators In Abhängigkeit der jeweils eingesetzten PV-Module ist eine Überprü- fung der Einhaltung des Eingangsspannungsbereichs im angegebe- Temperaturbereich notwendig. maximale Eingangs- Leerlaufspannung U des PV-Strings darf die spezifizierte maximale DC-Eingangsspannung nicht überschreiten.
  • Seite 77 Sunny Boy 2500 Technische Beschreibung Zwischen der minimalen MPP-Spannung U , mit welcher der Sunny Boy den So- MPPmin largenerator belastet und der Netzspannung U besteht eine feste Beziehung, die in Abbildung 9.1 dargestellt ist. Abhängig von der momentanen Netzspannung, wird die zugehörige...
  • Seite 78 Sunny Boy 2500 Technische Beschreibung Die MPP-Spannung des angeschlossenen Strings sollte bei +70 °C den jeweiligen Eingangsspannungsbereich nicht unterschreiten > min. Eingangsspannung). MPP+70°C 600 V DC Max. Eingangsleerlaufspannung: PV 0 Eingangsspannung, MPP-Bereich: 224- 550 V DC (bei U ACnenn Max. Eingangsstrom:...
  • Seite 79 Sunny Boy 2500 Technische Beschreibung Der Sunny Boy erleidet keinen Schaden, wenn ein angeschlossener PV-Generator einen höheren als den maximal nutzbaren Eingangs- strom anbietet, vorausgesetzt die Eingangsspannung befindet sich in dem zulässigen Eingangsspannungsbereich. Allpolige Trenneinrichtung auf der ® durch Multi Contact...
  • Seite 80 Sunny Boy 2500 Technische Beschreibung Ausgangsgrößen (Netzanschluss) 2200 W Ausgangsnennleistung: ACNenn Ausgangsspitzenleistung: 2500 W ACmax Klirrfaktor des Ausgangsstromes: < 4 % (bei K < 2 %, P > 0,5 P UNetz ACNenn Kurzschlussfestigkeit: netzseitig durch Stromregelung Arbeitsbereich, Netzspannung: 198 – 260 V AC...
  • Seite 81 Technische Beschreibung ETA in % 0,00 0,50 1,00 1,50 2,00 2,50 3,00 Pac [kW] Abbildung 9.3: Wirkungsgradkurve Sunny Boy 2500 Netzspannung Netzstrom 10 ms 20 ms Abbildung 9.4: Strom- und Spannungsform des Sunny Boy - 79 - SB2500-22:ED2903 SMA Regelsysteme GmbH...

  • Seite 82: Zertifizierung

    Sunny Boy 2500 Technische Beschreibung Leistungsaufnahme Eigenverbrauch bei Betrieb: < 7 W Eigenverbrauch in Nachtbetrieb: < 0,25 W Zertifizierung EMV: DIN EN 50081, Teil 1 (EN 55014, EN 55011 Gruppe 1, Klasse B) DIN EN 50082, Teil 1 Netzrückwirkungen: DIN EN 61000-3-2 (EN 60555 Teil 2) Netzüberwachung:...
  • Seite 83 Sunny Boy 2500 Technische Beschreibung Parameterliste Sunny Boy 2500 Alle Parameter werden Sunny Data oder Sunny Boy Control beim Konfigurieren des Sunny Boy 2500 jeweils mitgeteilt. Nachfolgende Tabelle zeigt die Parameterliste: Name Einheit Wertebereich Defaultwerte Änderung durch ... von... bis...

  • Seite 84: Anlagen

    Sunny Boy 2500 Technische Beschreibung 10 Anlagen Zertifikate zum Sunny Boy 2500 • SMA-Konformitätserklärung Sunny Boy 2500 • Unbedenklichkeitsbescheinigung zur ENS - „grid guard“ - 82 - SB2500-22:ED2903 SMA Regelsysteme GmbH...
  • Seite 85 Sunny Boy 2500 Technische Beschreibung - 83 - SB2500-22:ED2903 SMA Regelsysteme GmbH...
  • Seite 86 Sunny Boy 2500 Technische Beschreibung Der String-Wechselrichter Sunny Boy SB 2500 ist mit der selbsttätig wirkenden Netz- freischaltstelle „SMA grid guard“ ausgestattet und es gilt für dieses Gerät die Unbe- denklichkeitsbescheinigung der Berufsgenossenschaft für „SMA grid guard“! - 84 -...
  • Seite 87 Sunny Boy 2500 Technische Beschreibung Informationen zu SMA Weitere SMA-Literatur zu den Produkten aus der Sunny Boy-Familie • Bedienungsanleitung zum PC-Programm Sunny Data • Bedienungsanleitung zum PC-Programm Sunny Data Control • Bedienungsanleitung zur Überwachungseinheit Sunny Boy Control • Technische Beschreibung SWR-COM •...
  • Seite 88 Version von Sunny Data und Sunny Data Control zum Her- unterladen, • alle technischen Beschreibungen und Zertifikate. Alle, die mehr über die SMA Regelsysteme GmbH und ihre Produkte wissen möch- ten, sind eingeladen, uns über die Internet-Homepage zu besuchen. - 86 - SB2500-22:ED2903...
  • Seite 89 Sunny Boy 2500 Technische Beschreibung • Anschrift: SMA Regelsysteme GmbH Hannoversche Straße 1-5 34266 Niestetal DEUTSCHLAND • Telefon: (+49) 05 61 95 22 - 0 (Zentrale) (+49) 05 61 95 22 - 499 (Sunny Boy-Hotline) • Telefax: (+49) 05 61 95 22 - 100...
