Verwenden Des Teleskops - Orion SkyQuest XX12 IntelliScope Bedienungsanleitung

Scheibe einen perfekten Kreis bilden (Abbildung 37). Wenn das Bild
unsymmetrisch erscheint, ist das Teleskop nicht korrekt kollimiert. Der
dunkle Schatten des Sekundärspiegels sollte, wie das Loch in einem
Donut, im Zentrum des unfokussierten Kreises erscheinen. Wenn das
„Loch" unzentriert erscheint, ist das Teleskop nicht richtig kollimiert.
Wenn Sie den Sternentest durchführen, und der helle Stern, den Sie
ausgewählt haben, ist im Okular nicht exakt zentriert, dann ist die
Optik weiterhin nicht perfekt kollimiert, selbst wenn sie möglicherweise
ordnungsgemäß ausgerichtet wurde. Es ist entscheidend, dass der
Stern zentriert bleibt. Deshalb müssen Sie im Laufe der Zeit leichte
Korrekturen an der Position des Teleskops vornehmen, um die
scheinbare Bewegung des Himmels zu berücksichtigen.
Hinweis zum 2-Zoll-Crayford-Fokussierer
Der 2-Zoll-Fokussierer (51 mm) des XX12-Teleskops kann mit den
drei Rändelschrauben an der Basis des Fokussierers kollimiert
werden. Allerdings wird der Fokussierer bereits werkseitig kollimiert
ausgeliefert und sollte keine weitere Einstellung erfordern. Eine
Kollimation des Fokussierers ist nur in sehr seltenen Fällen notwendig,
dennoch wurde auch diese Möglichkeit bei der Konstruktion des
Teleskops berücksichtigt.

4. Verwenden des teleskops

Bevor Sie Ihr SkyQuest-Teleskop zum ersten Mal bei Nacht verwenden,
sollten Sie sich tagsüber mit den Grundfunktionen vertraut machen.
Suchen Sie sich einen geeigneten Ort im Freien, an dem Sie eine klare
Sicht auf Objekte oder eine landschaftliche Orientierungshilfe haben,
die mindestens 1/4 Meile (400 bis 500 m) entfernt sind. Es kommt
nicht darauf an, dass die Basis genau plan ist, aber sie sollte auf einer
ebenen Fläche oder dem Straßenpflaster aufgestellt werden, damit
sich das Teleskop reibungslos und gleichmäßig ausrichten lässt.
Denken Sie daran, das Teleskop niemals ohne geeigneten Sonnenfilter
auf der Öffnung direkt auf oder in die Nähe der Sonne zu richten.
ausrichten in Höhe und azimut
Die Dobson-Basis des XX12-Teleskops ermöglicht eine reibungslose
und gleichmäßige Bewegung auf beiden Achsen: Höhe (oben/unten)
und Azimut (links/rechts) (Abbildung 38). Beim Ausrichten in der Höhe
gleiten die seitlichen Lager (aus strapazierfähigem ABS-Kunststoff)
am Optikrohr über Zylinderpaare, die aus Polyethylen mit ultrahohem
Molekulargewicht (UHMW-Polyethylen) bestehen. Beim Ausrichten
im Azimut sorgt der Ebony Star-Gleitbelag auf der Unterseite der
oberen Basisplatte für eine ruckelfreie und gleichmäßige Bewegung
auf drei fabrikneuen PTFE/UHMW-Gleitpads von Virgin, die an der
unteren Basisplatte befestigt sind. Diese speziell ausgewählten
Werkstoffe für die Lager bieten optimale Reibungsmerkmale für eine
sanfte Bewegung beim Schwenken und Nachführen des Teleskops.
Fassen Sie das Teleskop zum Ausr ichten einfach am
Navigationsknauf (Abbildung 1), und schwenken Sie das Optikrohr
sanft in die gewünschte Richtung nach oben/unten oder links/rechts.
Beide Bewegungen können gleichzeitig durchgeführt werden, sodass
die Ausrichtung ein Kinderspiel ist.
Wenn das Teleskop übermäßig vertikal ausgerichtet wird, kann es
beim Drehen des Optikrohrs über die Azimut-Achse aufgrund der
geringen Hebelwirkung „kippen". In diesem Fall ist es hilfreich, die
Schwenkbewegung mit der anderen Hand an der Basis oder dem
Optikrohr zu unterstützen und abzusichern.
anpassen der Vorspannung für die Höheneinstellung
Zu den besonderen Merkmalen der SkyQuest IntelliScope-Dobson-
Teleskope gehört das überarbeitete CorrecTension-System zur
Reibungsoptimierung. Aufgrund ihres geringen Gewichts haben kleinere
Dobson-Teleskope mit einer Öffnung von bis zu 16 Zoll (40,6 cm) stets
Azimut

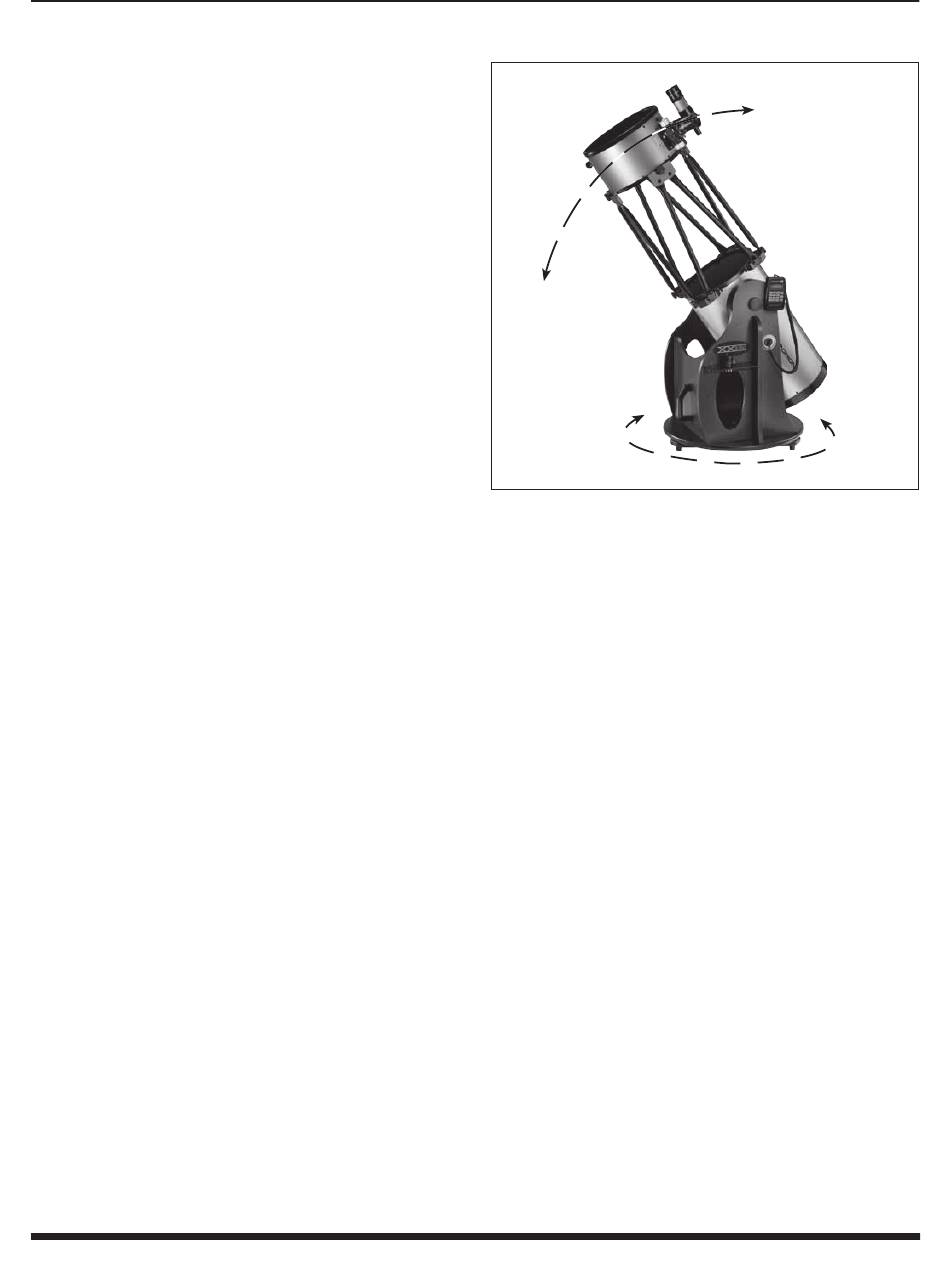

abbildung 38.
Dobson-Teleskope besitzen zwei Bewegungsachsen:
Höhe (auf/ab) und Azimut (links/rechts).
mit einer unzureichenden Reibung an den Höhenlagern zu kämpfen.
Infolgedessen bewegen sich diese Teleskope zu leichtgängig nach
oben und unten. Dies führt insbesondere bei hohen Vergrößerungen zu
Problemen, wenn der Beobachter versucht, ein Objekt für die Beobachtung
zu zentrieren und nachzuverfolgen. Außerdem reagiert das Teleskop
sehr empfindlich auf Gleichgewichtsänderungen, sodass zusätzliche
Ausrüstungen wie Gegengewichtssysteme oder Federn erforderlich
sind, um die Wirkung zu kompensieren. Bei den SkyQuest IntelliScope-
Dobson-Teleskopen wird eine einfache, aber wirksame Methode
verwendet, mit der die Reibungsprobleme beseitigt und umständliche
Gegenmaßnahmen überflüssig werden. Das CorrecTension-System zur
Reibungsoptimierung arbeitet mit einer einfachen „Scheibenbremse",
um die für die Höhenlager geeignete Spannung zu erreichen. Bei
Verwendung dieses Systems können Sie Okulare wechseln oder Barlow-
Linsen einsetzen, ohne das Teleskop wie bei anderen Dobson-Teleskopen
mühsam wieder ausbalancieren zu müssen.
Das Teleskop sollte bereits auf leichten Druck mit der Hand
schwenkbar sein. Im Gegensatz zur nicht einstellbaren Reibung auf
der Azimut-Achse können Sie die Reibung auf der Höhenachse nach
Bedarf anpassen, indem Sie die Einstellknöpfe für die Vorspannung
der Höheneinstellung lockern oder anziehen. Beachten Sie, dass
sich der Einstellknopf für die Vorspannung der Höheneinstellung auf
der gleichen Seite der Basis wie der Anschluss für das IntelliScope-
Steuergerät befindet. Der Knopf auf der gegenüberliegenden Seite
der Basis dient eher zum Arretieren des Encoders. Er kann nicht
zum Anpassen der Vorspannung für die Höheneinstellung verwendet
werden und sollte stets vollständig festgezogen sein.
Zum Einstellen der Vorspannung für die Höheneinstellung richten Sie das
Teleskop am besten in einem Winkel von 45° aus. Drehen Sie dann so
lange am Einstellknopf für die Vorspannung der Höheneinstellung, bis
die Bewegung in der Höhe etwa der Bewegung auf der Azimut-Achse
entspricht. So gewährleisten Sie eine optimale Leistung. Die Bewegung
sollte weder zu schwer- noch zu leichtgängig sein. Dann sind Sie in der
Lage, die Bewegung von Himmelskörpern beim Beobachten ohne Ruckeln
(zu hohe Spannung) und ohne dass Sie über die gewünschte Position
hinausschwenken (zu geringe Spannung) nachzuverfolgen, indem Sie
das Teleskop nur lediglich in die gewünschte Richtung bewegen.
Höhe
19
