Schraube zum
Befestigen des Zylinders
für das Höhenlager

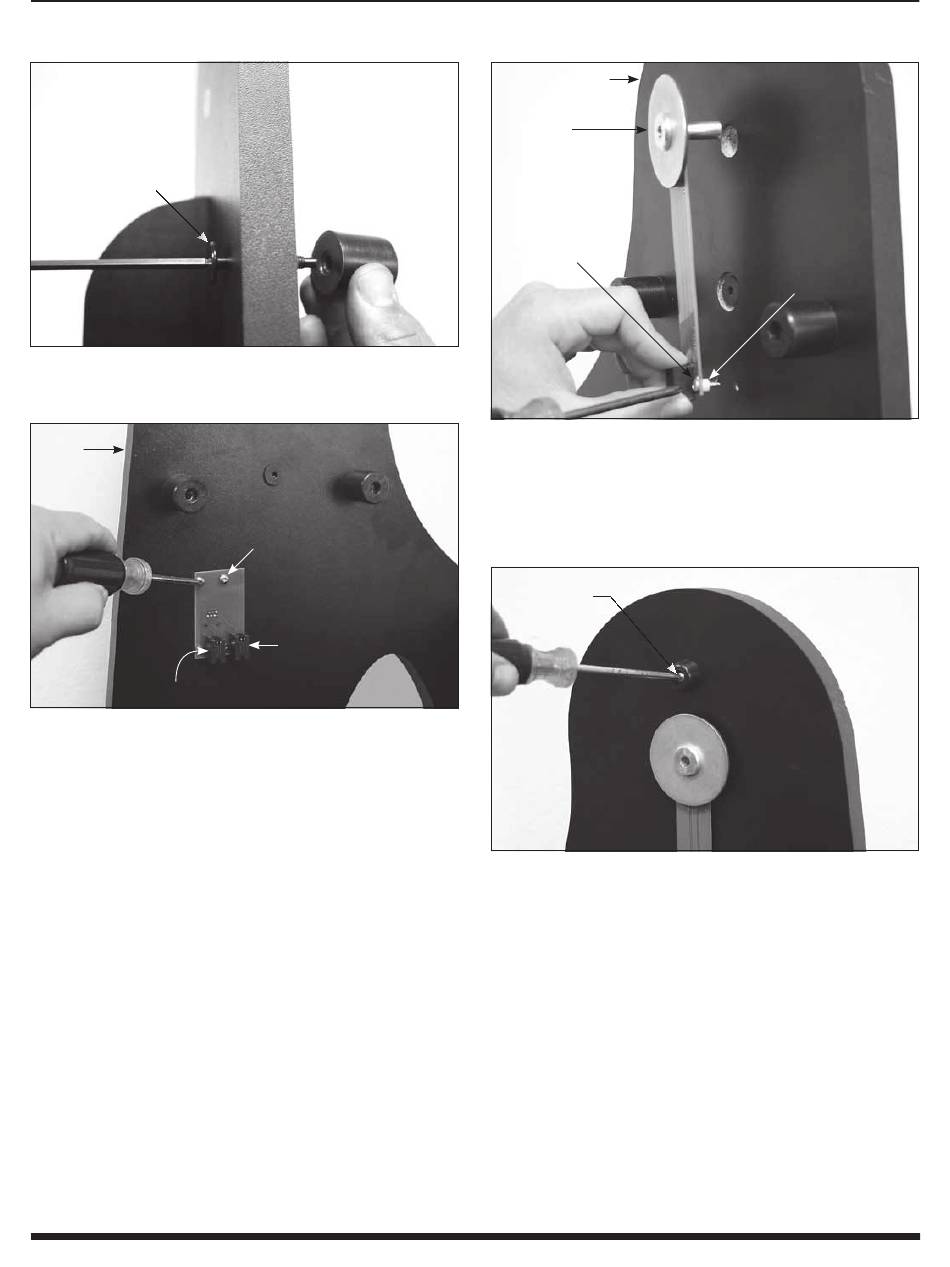

abbildung 9.
Schieben Sie einen Lagerzylinder durch die Seitenwand,
und schrauben Sie es in das Zylinder für das Höhenlager. Die abgeschrägte
Seite des Zylinders sollte von der Seitenwand weg weisen.
Linke
Seitenwand
Buchse für den Azimut-Encoder
abbildung 10.
Montieren Sie die Encoder-Anschlussplatine mit Hilfe von
vier Schrauben zum Befestigen der Encoder-Platine an der linken Seitenwand.
einem Kreuzschlitz-Schraubendreher die vier Holzschrauben
zum Befestigen des Encoders in die Anschlussplatine sowie in
die dafür vorgesehenen Bohrungen in der linken Seitenwand,
und ziehen Sie sie fest (Abbildung 10).
16. Die Baugruppe des Höhen-Encoders sowie das erforderliche
Montagezubehör finden Sie im Karton mit dem Bausatz für den
IntelliScope-Objektfinder. Die Baugruppe für den Höhen-Encoder
wird an der rechten Seitenwand befestigt. Unter der 5/8-Zoll-Bohrung
(15,9 cm) in der rechten Seitenwand befinden sich auf der nach
innen weisenden Seite zwei vorgebohrte Aussparungen. Setzen
Sie zwei der Holzschrauben zum Befestigen des Encoders aus dem
IntelliScope-Bausatz in die beiden Langlöcher an der Unterseite
des Höhen-Encoders ein. Die Schraubenköpfe sollten sich auf der
gleichen Seite wie die Modulbuchse des Höhen-Encoders befinden.
Schieben Sie nun auf das Ende jeder Schraube eine Nylon-
Distanzscheibe zum Befestigen des Höhen-Encoders (Abbildung 11).
17. Schrauben Sie die Holzschrauben zum Befestigen des Encoders
mit einem Kreuzschlitz-Schraubendreher in die dafür vorgesehenen
Bohrungen an der rechten Seitenwand (Abbildung 11). Der Schaft
der Baugruppe des Höhen-Encoders sollte dabei aus der 5/8-Zoll-
Bohrung (15,9 cm) in der rechten Seitenwand herausragen. Es
bedarf einiger Geschicklichkeit, die Nylon-Distanzscheiben während
Zylinder
für das
Höhenlager
Holzschrauben zum Befestigen
des Encoders (4x)
Buchse für
den Höhen-
Encoder
Rechte Seitenwand
Baugruppe
des Höhen-
Encoders
Befestigungsschraube
für den Encoder
abbildung 11.
Um die Baugruppe des Höhen-Encoders an der
Innenseite der rechten Seitenwand zu montieren, setzen Sie zwei Schrauben
zum Befestigen der Encoder-Platine in die Langlöcher der Platine ein.
Schieben Sie dann auf jede Schraube eine Nylon-Distanzscheibe für den
Höhen-Encoder. Führen Sie nun den Schaft des Höhen-Encoders durch das
Loch in der rechten Seitenwand, und drehen Sie die Schrauben mit einem
Kreuzschlitz-Schraubendreher in die beiden Pilotbohrungen.
Holzschraube zum
Befestigen des
Encoders
abbildung 12.
Schrauben Sie das Polster mit einer der Holzschrauben
zum Befestigen des Encoders in die Pilotbohrung über der Baugruppe des
Höhen-Encoders.
der Montage auf den Enden der Schrauben zu halten. Seien Sie also
nicht frustriert, wenn Sie mehrere Versuche benötigen. Ziehen Sie
die Schrauben noch nicht vollständig fest. Ziehen Sie sie nur gerade
so weit an, dass sich der Höhen-Encoder in den Langlöchern der
Encoder-Platine nicht mehr auf- und abbewegen kann.
Hinweis: An der rechten Seitenwand wird - im Gegensatz zur
linken Seitenwand - keine weiße Nylon-Hülse auf die 5/8-Zoll-
Bohrung (15,9 cm) gesetzt. Dies ist konstruktiv so gewollt.
18. Über der Baugruppe des Höhen-Encoders befindet sich eine
Pilotbohrung. An dieser Stelle wird das Kunststoffpolster (finden
Sie im IntelliScope-Bausatz) zum Schutz der Baugruppe des
Höhen-Encoders befestigt. Schieben Sie die verbleibende
Holzschraube zum Befestigen des Encoders aus dem IntelliScope-
Bausatz durch das Polster in die Pilotbohrung, und ziehen Sie sie
mit einem Kreuzschlitz-Schraubendreher fest (Abbildung 12).
Nylon-Distanzscheibe
für den Höhen-Encoder
Polster
Baugruppe des
Höhen-Encoders
9
