Orion 27182 XT6i Bedienungsanleitung
Skyquest xti
intelliscope-dobsonteleskope
Inhaltsverzeichnis
Quicklinks
Bedienungsanleitung
Orion skyQuest
Xti
™
intelliscope-dobson-
teleskope
Nr. 27182
, Nr. 10018
, Nr. 10019
, Nr. 10020

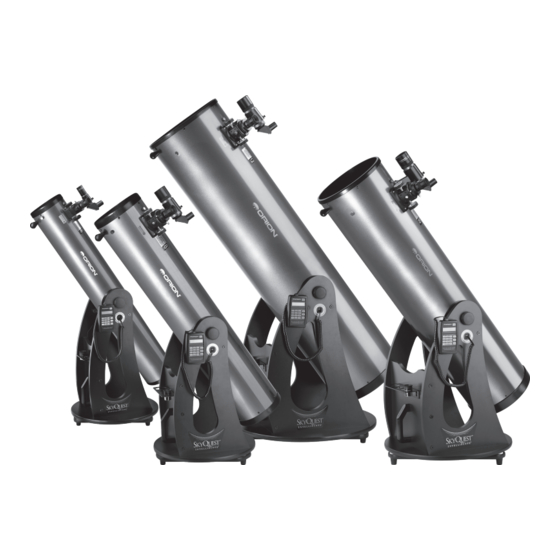

XT6i
XT8i
XT10i
XT12i
Kundendienst:
www.OrionTelescopes.com/contactus
Unternehmenszentrale:
89 Hangar Way, Watsonville CA 95076 - USA
Außergewöhnliche optische Produkte für Endverbraucher seit 1975
IN 226 Rev. J 09/12
Inhaltsverzeichnis
Verwandte Anleitungen für Orion 27182 XT6i
Inhaltszusammenfassung für Orion 27182 XT6i
- Seite 1 Bedienungsanleitung Orion skyQuest ™ intelliscope-dobson- teleskope Nr. 27182 , Nr. 10018 , Nr. 10019 , Nr. 10020 XT6i XT8i XT10i XT12i Kundendienst: www.OrionTelescopes.com/contactus Unternehmenszentrale: 89 Hangar Way, Watsonville CA 95076 - USA Außergewöhnliche optische Produkte für Endverbraucher seit 1975 IN 226 Rev. J 09/12...
- Seite 2 Sekundärspiegelhalter Sucherfernrohr mit 4 Streben (nicht abgebildet) Halterung des Sucherfernrohrs Okular Fokussierer Navigationsknauf Optikrohr Einstellknopf für die Vorspannung der Höheneinstellung Halteknopf (gegenüberliegende Seite) Modulbuchse für Computergestützter den Anschluss Objektfinder des IntelliScope- Steuergeräts Rechte Seitenwand Primärspiegelzelle Frontplatte Okulargestell Handgriff Linke Seitenwand Obere Basisplatte Untere Basisplatte Fuß...
-
Seite 3: Inhaltsverzeichnis
Herzlichen Glückwunsch zum Kauf Ihres SkyQuest XTi IntelliScope-Dobson-Teleskops von Orion. Dieses astronomische Hochleistungsinstrument wird Ihnen traumhafte Ansichten von Himmelskörpern bescheren und ist dennoch außerordentlich einfach zu bedienen. Wenn Sie es zusammen mit dem zusätzlich erhältlichen computergestützten IntelliScope-Objektfinder (Steuergerät) verwenden, bietet es Ihnen die Möglichkeit, Tausende von Himmelskörpern mit nur einem einzigen Tastendruck zu lokalisieren und zu beobachten. -
Seite 4: Karton 3 (Nur Xt12I-Teleskope): Primärspiegel Und Spiegelzelle
Kunststofffüße Holzschrauben zur Befestigung der Füße (Länge: 1 Zoll (25,4 mm)) Befestigungsschrauben für die Encoder-Platine Messinghülse Sechskantschraube für die Azimut-Achse (Länge: 2,25 Zoll (57,2 mm)) Fender-Unterlegscheiben (Durchmesser: 1 Zoll (25,4 mm)) Sechskant-Kontermutter Zylinder für das Höhenlager Schrauben zum Befestigen der Zylinder für das Höhenlager (Länge: 1,5 Zoll (38 mm), schwarz) Schraube für den vertikalen Anschlag abbildung 1.2. - Seite 5 abbildung 1.6. Setzen Sie die zusammengebaute Spiegelzelle so auf das Optikrohr, dass eine Seite des Endrings auf dem Rand des Optikrohrs aufliegt. Die Gewindebohrungen am Endring müssen abbildung 1.5. Schrauben Sie die Rändelmuttern für die zu den Bohrungen am Ende Optikrohrs ausgerichtet werden. Kollimation mit eingesetzten Nylon-Unterlegscheiben durch den hinteren Endring und auf die Gewindeschäfte.
- Seite 6 Distanzscheibe abbildung 3a. Die Distanzscheibe wird zwischen die Platine für den Azimut-Encoder und die obere Basisplatte der Dobson-Basis gelegt. Befestigungsschraube für die Encoder-Platine Platine für den Azimut-Encoder abbildung 3b. Installieren der Platine für den Azimut-Encoder. Richten Sie die große Aussparung in der Encoder-Platine über der Öffnung in der Mitte der oberen Basisplatte aus.
- Seite 7 Handgriffs, und drücken Sie den Handgriff dann gegen die Azimut-Achse (I), dass die breitere Seite der Hülse der Encoder- Frontplatte. Die Seite des Handgriffs mit dem Orion-Logo sollte Scheibe (J) am nächsten ist. Die Hülse sollte dabei so auf der dabei nach oben weisen.
- Seite 8 Als nächstes müssen Sie die Platineneinheit für den Höhen- Encoder installieren. Wie dies zu tun ist, entnehmen Sie bitte der separaten Bedienungsanleitung für den computergestützten IntelliScope-Objektfinder. installieren des vertikalen anschlags Schieben Sie drei flache Unterlegscheiben auf die Schraube für den vertikalen Anschlag.
- Seite 9 abbildung 10. Der Einstellknopf für die Vorspannung wird mit den Metall- und Nylon-Unterlegscheiben auf der linken Seite der Basis direkt über dem IntelliScope-Anschluss eingeschraubt. Der Einstellknopf sollte so fest angezogen werden, dass die CorrecTension-Gleitpads das Höhenlager Höhenlager des Teleskops ganz leicht berühren. Zylinder der Höhenlager abbildung 9.
- Seite 10 Nylon- 1,25-Zoll-Okularadapter 2-Zoll-Okularadapter Okular Rändelschraube für (32 mm) (51 mm) die Ausrichtung (2) Halterung des Fassung der Sucherfernrohrs Objektivlinse Fokussierräder Rändelschraube zur Fokusarretierung Gehäuse des Zenitprismas mit Stellschraube für die Ring für die Bildkorrektur Vorspannung des Fokussierers Fokusarretierung Spannvorrichtung abbildung 13a. 2-Zoll-Crayford-Fokussierer der SkyQuest- Teleskope XT8i, XT10i und XT12i.
-
Seite 11: Verwenden Des Teleskops
Höhe Azimut abbildung 15. Passen Sie mit dem Einstellknopf die Vorspannung abbildung 14. der Höheneinstellung so an, dass das Optikrohr gut ausbalanciert ist. Das SkyQuest IntelliScope-Teleskop besitzt Das Optikrohr sollte sich leicht leicht auf und ab bewegen lassen, ohne zwei Bewegungsachsen: Höhe (auf/ab) und Azimut (links/rechts). sich jedoch von selbst zu bewegen, wenn Sie es loslassen. -
Seite 12: Ausrichten Des Sucherfernrohrs
Fokussieren mit dem teleskop Setzen Sie das Sirius-Plössl-Okular mit 25mm in den Fokussierer ein, und fixieren Sie es mit der/den Rändelschraube(n). Richten Sie das Teleskop anschließend mit dem vorderen Ende in die grobe Richtung eines Objekts, das mindestens 1/4 Meile (400 bis 500 m) entfernt ist. Drehen Sie jetzt langsam so lange an einem der Fokussierräder, bis das Objekt scharf dargestellt wird. -
Seite 13: Vergrößerung
den Uhrzeigersinn drehen (Abbildung 12a). Lockern Sie den Ring Die Vergrößerung mit dem mitgeliefer ten 10-mm-Okular für die Fokusarretierung vorerst nur um einige Umdrehungen. beträgt demnach: Fokussieren Sie das Sucherfernrohr auf ein entferntes Objekt, 1200 mm indem Sie die Fassung der Objektivlinse weiter in das Gehäuse = 120x 10 mm des Sucherfernrohrs hinein- oder aus diesem herausdrehen. - Seite 14 abbildung 17. Das Anheben und Tragen des vollständig montierten SkyQuest IntelliScope-Teleskops (mit an der Basis befestigtem Optikrohr) erfordert eine gewisse Vorsicht. Richten Sie das Optikrohr zunächst senkrecht nach oben auf. Fassen Sie dann den Handgriff an der Basis mit einer Hand, während Sie mit der anderen das Optikrohr stützen. Auf diese Weise wird sichergestellt, dass das Optikrohr nicht nach unten schwingt und auf den Boden aufschlägt Heben Sie die Basis langsam mit gebeugten Knien an, während Sie mit einer Hand weiterhin das Optikrohr halten.
-
Seite 15: Einrichten (Kollimieren) Des Optischen Systems
Tageslicht durchgeführt werden. Auch ist es ratsam, die Kollimation Kollimationskappe (oder anderer, komplexerer Kollimationshilfsmittel des Teleskops vor jeder Beobachtungssitzung zu überprüfen und wie dem LaserMate Deluxe-Laserkollimator von Orion). Der Aufkleber nötigenfalls Anpassungen vorzunehmen. für die Markierung der Spiegelmitte sollte niemals vom Primärspiegel Um die Kollimation zu überprüfen, entfernen Sie das Okular und... - Seite 16 Vorbereiten des teleskops für die Kollimation abbildung 20. Optikrohr des Sobald Sie das Kollimieren beherrschen, schaffen Sie dies auch im SkyQuest XTi Dunkeln sehr schnell. Bei den ersten ein oder zwei Versuchen ist IntelliScope- es jedoch am besten, die Kollimation bei Tageslicht durchzuführen. Vorzugsweise steht Ihnen dafür ein hell erleuchteter Raum zur Teleskops mit Verfügung und Sie können das Teleskop auf eine weiße Wand richten.
-
Seite 17: Der Computergestützte Intelliscope-Objektfinder
einer Rändelschraube das Teleskop nicht richtig kollimieren lässt, versuchen Sie es mit einer der anderen Rändelschrauben für die Kollimation. Wahrscheinlich werden werden Sie ein paar Versuche benötigen, bis Sie es schaffen, mit den drei Rändelschrauben den Primärspiegel korrekt auszurichten. Im Laufe der Zeit werden Sie ein Gefühl für die Kollimationsschrauben entwickeln und lernen, wie Sie das Bild in eine bestimmte Richtung bewegen. - Seite 18 Die IntelliScope-Datenbank enthält: • 7.840 Objekte aus dem überarbeiteten „New General Catalog“ • 5.386 Objekte aus dem Index-Katalog • 110 Objekte aus dem Messier-Katalog • 837 ausgewählte Sterne (hauptsächlich Doppel-, Mehrfach- und variable Sterne) • 8 Planeten • 99 frei programmierbare Objekte Mit dem benutzerfreundlichen IntelliScope-Steuergerät gibt es viele Möglichkeiten, ein Objekt zu lokalisieren.
-
Seite 19: Technische Daten
6. technische daten skyQuest Xt8i intelliscope skyQuest Xt6i intelliscope Primärspiegel: 203 mm Durchmesser, parabolisch, mit Markierung Primärspiegel: 150 mm Durchmesser, parabolisch, mit Markierung der Spiegelmitte der Spiegelmitte Material des Primärspiegels: optisches Glas mit geringer Material des Primärspiegels: optisches Glas mit geringer Wärmeausdehnung Wärmeausdehnung Spiegelbeschichtungen: Aluminium mit SiO... - Seite 20 Herstellergarantie Für dieses Produkt von Orion wird ab dem Kaufdatum für einen Zeitraum von einem Jahr eine Garantie gegen Material- und Herstellungsfehler geleistet. Diese Garantie gilt nur für den Ersterwerber. Während dieser Garantiezeit wird Orion Telescopes & Binoculars für jedes Instrument, das unter diese Garantie fällt und sich als defekt erweist, entweder Ersatz leisten oder eine Reparatur durchführen, vorausgesetzt, das Instrument wird ausreichend frankiert...
