Inhaltszusammenfassung für Orion SkyView Pro 8 EQ

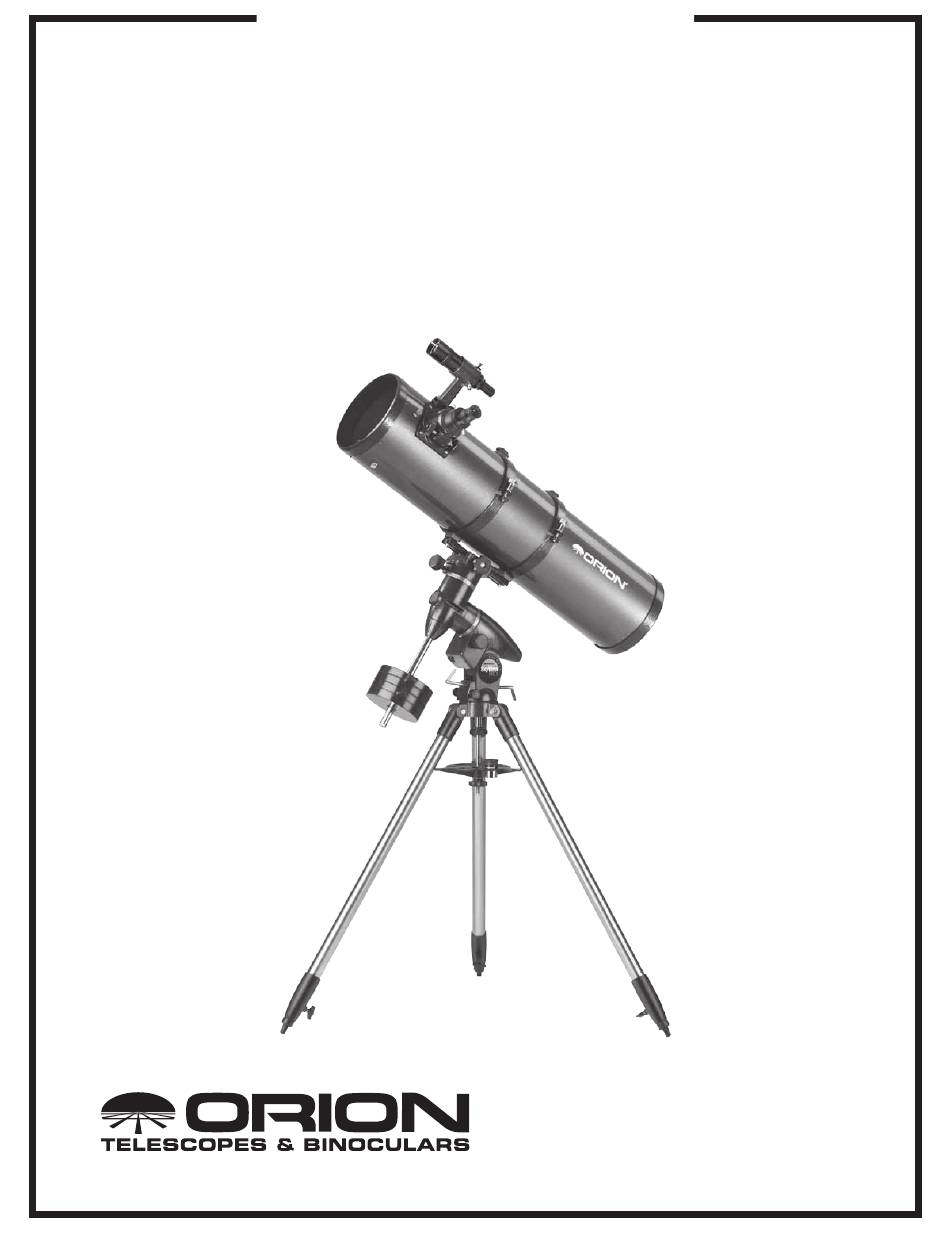

- Seite 1 Bedienungsanleitung Orion skyView Pro 8 eQ ™ Nr. 9738 Spiegelteleskop mit parallaktischer Montierung Kundendienst: www.OrionTelescopes.com/contactus Unternehmenszentrale: 89 Hangar Way, Watsonville CA 95076 - USA Außergewöhnliche optische Produkte für Endverbraucher seit 1975 IN 175 Rev. C 04/09...
- Seite 2 Knopf für die Zeitlupensteuerung Spiegelzelle auf der Dek-Achse Sicherungsschraube Arretierschraube für die Montageplatte Knopf für die Zeitlupensteuerung Gegengewichtsstange auf der RA-Achse Gegengewichte Breitengradskala Arretierschrauben für die Gegengewichte Schwenkhebel für die Breitengradeinstellung Mittlere Haltestange Zubehörhalterung Stativbein Stativbeinarretierungen abbildung 1. Das SkyView Pro 8 EQ-Teleskop.
-
Seite 3: Inhaltsverzeichnis
Welt der Amateurastronomie! Ihr neues SkyView Pro 8 EQ-Teleskop wurde für das Beobachten astronomischer Objekte mit hoher Auflösung konzipiert. Dank seiner Präzisionsoptik und der parallaktischen Montierung werden Sie in der Lage sein, Hunderte von faszinierenden Himmelskörpern zu lokalisieren und zu beobachten, einschließlich der Planeten, des Mondes und einer Vielzahl von Weltraumobjekten... - Seite 4 unten so weit auf die Haltestange, dass die drei Arme an den die Seite der Montageplatte mit der „Nut“ in der Mitte nach oben weisen muss. Verwenden Sie einen kleinen Schraubenschlüssel, Stativbeinen anliegen. Die flache Seite der Zubehörhalterung um die Rohrschellen an der Montageplatte zu befestigen. muss nach oben weisen.
-
Seite 5: Ausbalancieren Des Teleskops
4. ausbalancieren des teleskops Um eine reibungslose und gleichmäßige Bewegung des Teleskops auf beiden Achsen der parallaktischen Montierung zu gewährleisten, ist eine optimale Balance des Optikrohrs unerlässlich. Balancieren Sie das Teleskop zunächst auf der Rektaszensionsachse (RA) und dann erst auf der Deklinationsachse (Dek) aus. 1. -
Seite 6: Verwenden Des Teleskops
Spiegelteleskop ist das sichtbare Bild um 180° gedreht. Dies gilt im Teleskopokular, und passen Sie mit den Rändelschrauben die auch für das SkyView Pro 8 EQ-Teleskop und sein Sucherfernrohr. Ausrichtung des Sucherfernrohrs so lange an, bis der Stern oder Planet im Fadenkreuz des Sucherfernrohrs zentriert ist. -
Seite 7: Einrichten Und Verwenden Der Parallaktischen Montierung
Teleskope bei dem 50-Fachen pro Zoll Blendenöffnung. Die Öffnung langsam von Osten nach Westen zu bewegen scheinen. Diese Ihres SkyView Pro 8 EQ-Teleskops beträgt 8 Zoll. Damit läge die scheinbare Bewegung wird durch die Erdrotation verursacht (von maximal erreichbare Vergrößerung bei etwa dem 400-Fachen. Diese Westen nach Osten). - Seite 8 Poljustierung mit Hilfe des optionalen Polsuchers Beobachter auf der südlichen Hemisphäre können leider nicht auf Das SkyView Pro 8 EQ-Teleskop kann mit einem optionalem einen hellen Stern nahe des Himmelssüdpols (HSP) zurückgreifen. Polsucher (Abbildung 10a) ausgestattet werden, der an der RA-Achse Der Polaris Australis (südliches Gegenstück zum Polarstern) besitzt...
- Seite 9 Das Fadenkreuz des Polsuchers ist mit einer kleinen Sternkarte Sie das Teleskop über die RA-Achse, sodass das Fadenkreuzmuster versehen, die eine schnelle, einfache und präzise Poljustierung der Ausrichtung der Sternbilder am Himmel entspricht. Ein größeres ermöglicht. Wenn Sie von Ihrem Beobachtungsstandort aus keine Optikrohr müssen Sie möglicherweise dazu von der Montierung entfernen, damit es nicht anstößt.
-
Seite 10: Kalibrieren Des Dek-Einstellrings
nachverfolgen von Himmelskörpern Kalibrieren des Ra-einstellrings 1. Suchen Sie einen hellen Stern in der Nähe des Himmelsäquators Wenn Sie einen Himmelskörper durch das Teleskop beobachten, (Deklination = 0°), und schlagen Sie seine Koordinaten in einem werden Sie bemerken, dass er nach und nach durch das Sichtfeld Sternenatlas nach. -
Seite 11: Kollimation (Ausrichten Der Spiegel)
abbildung 13. Diese Abbildung zeigt die Ausrichtung des Teleskops in die vier Himmelsrichtungen: (a) Norden, (b) Süden, (c) Osten, (d) Westen. Hinweis: Für diese Ausrichtungen wurden weder das Stativ noch die Montierung bewegt, sondern lediglich das Optikrohr des Teleskops auf der RA- und Dek-Achse geschwenkt. Die Einstellringe müssen jedes Mal neu kalibriert werden, wenn Gegengewichten wie in Abbildung 1 gezeigt nicht möglich. -
Seite 12: Kollimationskappe Und Markierung Der Spiegelmitte
Fällen notwendig, dennoch wurde auch diese Möglichkeit bei der Konstruktion des Teleskops berücksichtigt. Kollimationskappe und Markierung der spiegelmitte Ihr SkyView Pro 8 EQ-Teleskop wird mit einer Kollimationskappe ausgeliefer t. Dies ist eine einfache Kappe, die wie eine Staubschutzkappe auf den Okularauszug des Fokussierers gesetzt wird, aber eine mittige Bohrung und eine reflektierende Innenfläche... - Seite 13 ausrichten des Primärspiegels (Abbildung 18). Schauen Sie im Fokussierer nach, ob sich die Sekundärspiegelreflexion mehr in die Mitte des Primärspiegels Die letzte Einstellung wird für den Primärspiegel durchgeführt. bewegt hat. Dies können Sie mit Hilfe der Kollimationskappe und Sie ist erforderlich, wenn, wie in Abbildung 14d dargestellt, der der Markierung der Spiegelmitte leicht feststellen, wenn Sie einfach Sekundärspiegel zwar unter dem Fokussierer und die Reflexion des nachsehen, ob sich der „Punkt“...
-
Seite 14: Astronomische Beobachtungen
Standort freie Sicht auf einen großen Teil des Himmels bietet. nicht sehen können, herrschen relativ schlechte Bedingungen. sichtbedingungen und lichtverhältnisse Geben Sie Ihrem SkyView Pro 8 EQ-Teleskop mindestens 30 Minuten Atmosphärische Bedingungen spielen eine große Rolle für Zeit, damit sich die Temperatur angleichen kann. Bei einem die Bildqualität während Ihrer Beobachtungen. -
Seite 15: Die Planeten
(kürzerer Brennweite) einsetzen. Dieses Vorgehen empfiehlt sich B. Die Sonne insbesondere bei kleinen und hellen Objekten wie Planeten und Sie können aus Ihrem SkyView Pro 8 EQ-Teleskop mit Hilfe eines Doppelsternen. Das Zentrieren des Mondes funktioniert allerdings optionalen Sonnenfilters, der an der vorderen Öffnung des Optikrohrs auch mit stärkerer Vergrößerung gut. - Seite 16 MARS Der Rote Planet kommt der Erde alle zwei Jahre sehr Sie eine Planisphäre zur Hilfe. Die Planisphäre bietet eine Übersicht über den gesamten Himmel und gibt an, welche Sternbilder zu einer nahe. Während dieser Phasen können Sie Ihn als rote Scheibe bestimmten Nacht und Uhrzeit sichtbar sind.
-
Seite 17: Astrofotografie
„Piggyback“-Methode Fokussierer. Der Mond und die Planeten sind interessante Ziele für Einsteiger in Mit dem SkyView Pro 8 EQ-Teleskop können Sie verschiedene Arten die Astrofotografie, doch welche Objekte können noch aufgenommen von Astrofotos aufnehmen. werden? Mit der sog. „Piggyback“-Methode (engl. für Huckepack) können buchstäblich tausende von Weltraumobjekten auf einen... -
Seite 18: Technische Daten
10. technische daten Richten Sie das Teleskop auf ein Weltraumobjekt. Es wird empfohlen, ein relativ großes Weltraumobjekt zu verwenden, da die Kamera wahrscheinlich ein weites Sichtfeld hat. Vergewissern Sie sich, Durchmesser des Primärspiegels: 203 mm (8 Zoll) ob das Objekt auch im Sucher der Kamera zentriert ist. Schalten Vergütung des Primärspiegels: Aluminium mit Siliziumdioxid- Sie den Motorantrieb ein. - Seite 19 Herstellergarantie Für dieses Produkt von Orion wird ab dem Kaufdatum für einen Zeitraum von einem Jahr eine Garantie gegen Material- und Herstellungsfehler geleistet. Diese Garantie gilt nur für den Ersterwerber. Während dieser Garantiezeit wird Orion Telescopes & Binoculars für jedes Instrument, das unter diese Garantie fällt und sich als defekt erweist, entweder Ersatz leisten oder eine Reparatur durchführen, vorausgesetzt, das Instrument wird ausreichend frankiert...
