Orion SkyQuest XX12 IntelliScope Bedienungsanleitung Seite 15

Schwarze Nylon-
Rändelschrauben

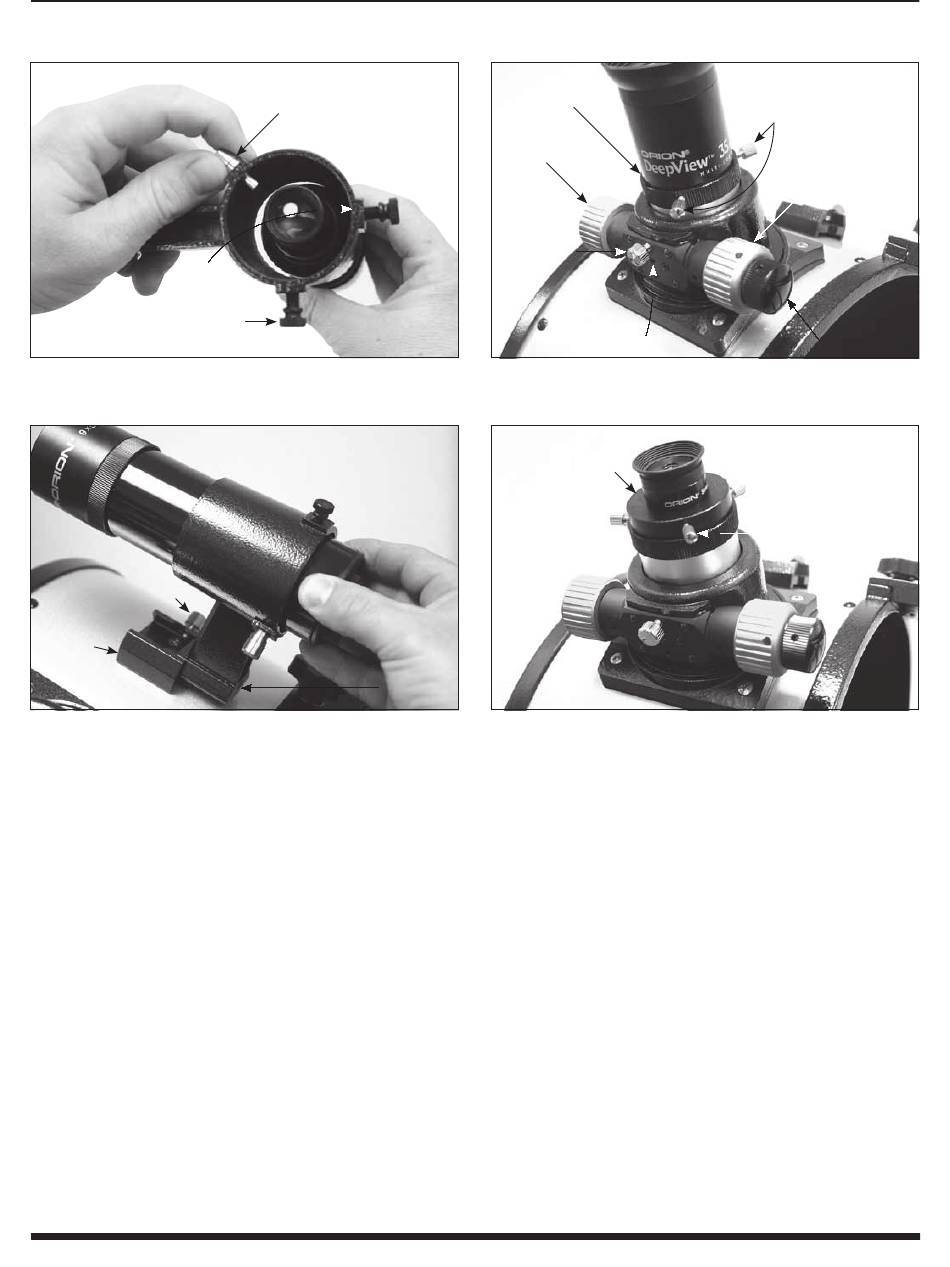

abbildung 27.
Ziehen Sie die Spannvorrichtung zurück, und schieben
Sie das Sucherfernrohr so in die Halterung, dass der O-Ring auf dem Ring
der Halterung aufliegt.
Rändelschraube
Gabelhalterung
abbildung 28.
Der Sockel der Halterung für das Sucherfernrohr wird in
die Gabelhalterung eingesetzt und mit der Rändelschraube fixiert.
Basis geliefert wurde. Schieben Sie den Schaft des Einstellknopfes
durch das dafür vorgesehene Loch in der Seitenwand, an der sich
der IntelliScope-Anschluss befindet (Abbildung 25). Drehen Sie
den Einstellknopf so in das Höhenlager des Optikrohrs, dass das
Höhenlager gegen die CorrecTension-Gleitpads an der Innenseite
der linken Seitenwand gedrückt wird.
3. Schieben Sie nun auch den verbleibenden Einstellknopf
zum Anpassen der Vorspannung durch den Aluminiumschaft
des Höhen-Encoders (der nun aus der rechten Seitenwand
herausragt) in das andere Höhenlager des Optikrohrs (Abbildung
26). Sie können den Höhen-Encoder mit dem Einstellknopf
etwas hin- und herbewegen, um den Schaft des Einstellknopfes
genau auf die Gewindebohrung am Höhenlager des Optikrohrs
auszurichten. Stellen Sie sicher, dass dieser Einstellknopf
stets vollständig festgezogen ist. Andernfalls funktioniert der
Höhen-Encoder des IntelliScope-Systems möglicherweise nicht
ordnungsgemäß.
Das Optikrohr ist nun fest mit der Basis verbunden. Wenn Sie das
Optikrohr von der Basis entfernen möchten, müssen Sie zunächst beide
Einstellknöpfe zum Anpassen der Vorspannung lösen und herausziehen.
Befestigen von sucherfernrohr und Okularen
Diese Zubehörteile finden Sie in der Zubehörkiste im Karton
des Optikrohrs.
Spannvorrichtung
Sockel der
Sucherfern-
rohrhalterung
2-Zoll-Adapter
(51 mm)
Stellrad für die
Grobfokussierung
Rändelschraube
für die
Fokusarretierung
Stellschraube für
die Spannung des
Okularauszugs
abbildung 29.
Das in den Fokussierer eingesetzte DeepView-Okular mit
2 Zoll (51 mm).
1,25-Zoll-Adapter
(32 mm)
abbildung 30.
Das in den Fokussierer eingesetzte Sirius-Plössl-Okular
mit 1,25 Zoll (32 mm).
1. Um das Sucherfernrohr in der Halterung zu befestigen, entfernen
Sie zunächst den O-Ring von der Haltung und schieben Sie ihn
so über das Sucherfernrohr, dass er in der Nut in der Mitte des
Sucherfernrohrs liegt. Lockern Sie die schwarzen Stellschrauben an
der Halterung so weit, dass die Schraubenenden bündig mit dem
Innendurchmesser der Halterung abschließen. Schieben Sie das
Ende des Sucherfernrohrs, an dem sich das Okular befindet (das
schmale Ende), in das den Rändelschrauben für die Ausrichtung des
Sucherfernrohrs gegenüberliegende Ende der Halterung. Ziehen
Sie dabei die verchromte, federbelastete Spannvorrichtung an der
Halterung mit den Fingern nach außen (Abbildung 27). Schieben Sie
das Sucherfernrohr so weit in die Halterung, dass der O-Ring genau
in der vorderen Öffnung sitzt. Lassen Sie die Spannvorrichtung nun
los, und ziehen Sie die beiden schwarzen Nylon-Schrauben jeweils
um einige Umdrehungen fest, um das Sucherfernrohr zu fixieren.
Die Enden der Spannvorrichtung und der Nylon-Schrauben sollten
auf der breiten Nut des Sucherfernrohrs liegen.
2. Führen Sie den Sockel der Halterung des Sucherfernrohrs
in die Gabelhalterung ein, die sich neben dem Fokussierer
befindet (Abbildung 28). Ziehen Sie die Rändelschraube an der
Gabelhalterung fest, um die Halterung zu fixieren.
3. Der letzte Schritt bei der Montage besteht darin, ein Okular in den
Fokussierer des Teleskops einzusetzen. Zuerst nehmen Sie die
Abdeckkappe vom Okularauszug des Fokussierers ab. Um das
Rändelschrauben
Stellrad für die
Grobfokussierung
Stellrad für die
Feinfokussierung
Rändelschraube
15
