4. Stellen Sie das Stativ nun aufrecht und spreizen Sie die
Beine auseinander, damit die Zubehörablage installiert
werden kann.
5. Befestigen Sie die
Stativbeinstrebe (K) (Abbildung 6). Drehen Sie die
Ablage dafür im Uhrzeigersinn, um die Schraube an der
Unterseite des Zubehörablage in die Gewindebuchse in
die Mitte der Stativbeinstrebe zu schrauben.
Das Stativ und die Montierung sind jetzt komplett mon-
tiert (Abbildung 7). Als nächstes wird das Optikrohr des
Teleskops an der azimutalen Gabelmontierung angebracht.
6. Wenn die optische Röhre (I), wie in Abb. 8 gezeigt rela-
tiv zur Gabelmontierung (G) orientiert ist, schieben Sie
die Stange zur Feinjustierung der Höheneinstellung in
die vorgesehene Öffnung auf der Seite der Montierung
(Abb. 8a). Setzen Sie dann das optische Rohr in
die Gabelmontierung. Die seitlichen Beschläge zur
Befestigung des Optikrohrs an der Montierung müssen
dabei in die Nuten der Gabelmontierung (8b) gleiten. Um
das Optikrohr sicher an der Montierung zu befestigen, set-
zen Sie nun die Arretierschrauben der Gabelmontierung
(P) in die Bohrungen der Montierung ein und schrauben
sie in die Beschläge auf dem optischen Rohr (8c).
Sie sollten recht fest eingeschraubt sein, jedoch eine
Bewegung des Teleskops mit sanfter Kraft nach oben und
unten ermöglichen.e
7. 7. Platzieren Sie den Arretierknopf für die Höheneinstellung
(J) in der Bohrung auf der Seite der Gabelhalterung und
ziehen Sie ihn fest (Abbildung 9).
8. Installieren Sie den Red Dot Sucher (L) auf dem optisch-
en Tubus. Richten Sie dafür den Sucher wie in Abbildung
10 gezeigt aus und schieben Sie den Halterungsfuß in die
Sucherbasis, bis er einrastet. (Um den Sucher zu entfern-
en, drücken Sie den kleinen Knopf an der Rückseite des
Sockels und schieben Sie die Halterung heraus.)
9. Setzen Sie zum Abschluss das 25 mm Okular (N) in
den Fokussierer ein (nehmen Sie zuerst die Staubkappe
4
Zubehörablage (F) an
Rändelschraube für die
Stativbeinarretierung

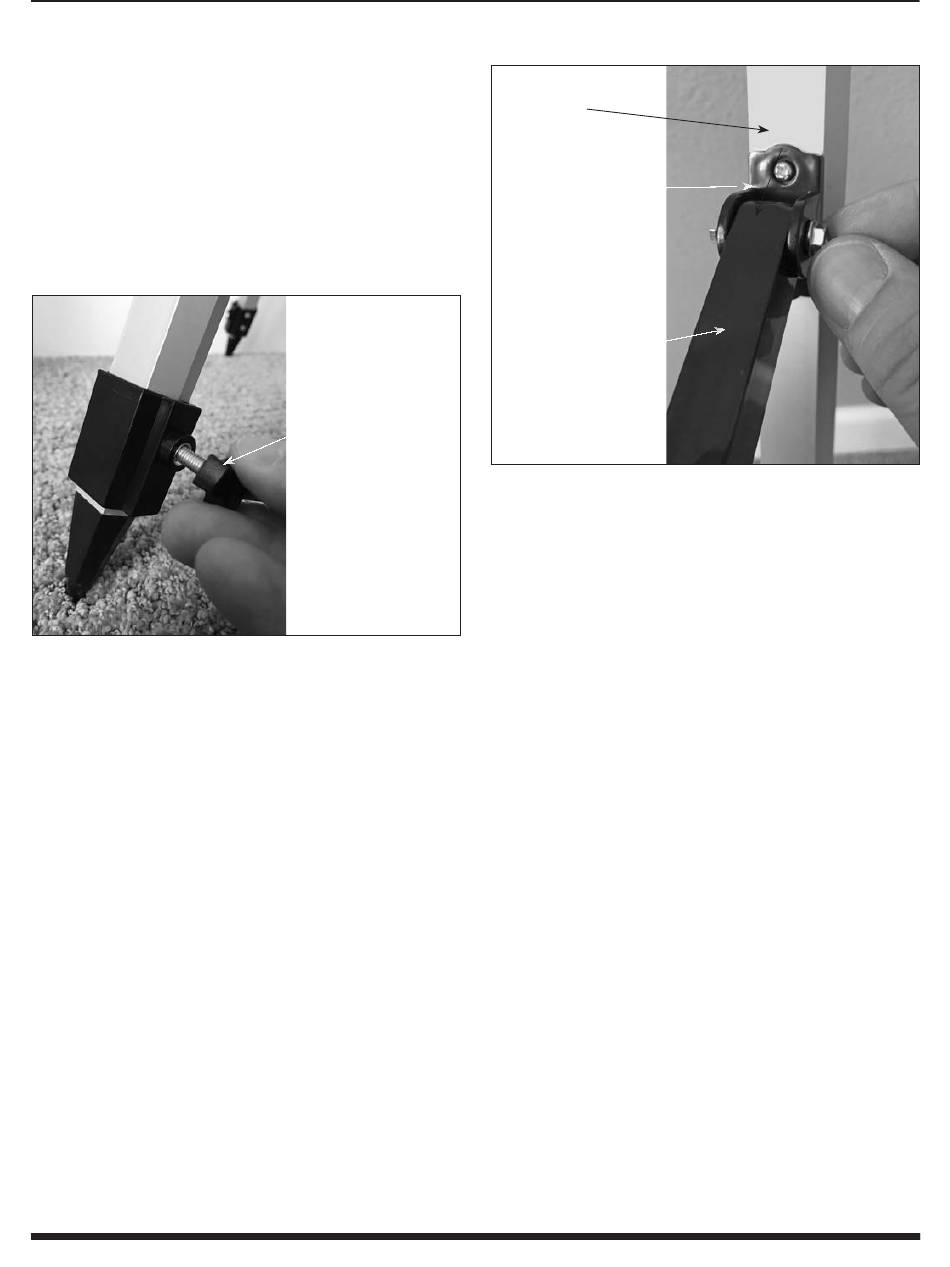

Abbildung 3.
Schrauben Sie eine
Rändelschraube für die
Stativbeinarretierung in
jedes der Beine. Seien
Sie dabei vorsichtig und
ziehen Sie die Schraube
nicht zu fest.
Stativbein
der
Halterung
Stativbeinstrebe
Abbildung 4.
Sie nun die Stativbeinstrebe mit den Schrauben in
der Halterung für die Beinstrebe
ab) und sichern Sie es durch leichtes Anziehen der
Rändelschraube am Fokussierer (Abbildung 11).
Das Teleskop ist nun vollständig montiert. Bevor es aber
effektiv genutzt werden kann, müssen Sie einige Dinge vor-
bereiten, um das Teleskop in Betrieb nehmen zu können.
3. Vorbereitung des
Teleskops für die
Inbetriebnahme
Ausrichtung und Verwendung des Red Dot
Suchers
Der mitgelieferte Red Dot Sucher (L) (Abbildung 12) erleich-
tert Ihnen die Ausrichtung Ihres Teleskops. Der Red Dot
Sucher ist eine Zielvorrichtung ohne Vergrößerungsfunktion,
die am Himmel die Stelle mit einem winzigen roten LED-Punkt
markiert, auf die das Teleskop ausgerichtet ist. Er ermöglicht
eine einfache Anvisierung Ihres Ziels, bevor Sie es in Ihrem
Hochleistungsteleskop beobachten.
Bevor Sie den Red Dot Sucher verwenden können, müs-
sen Sie die kleine Plastiklasche aus dem Batteriefach
herausziehen (Abbildung 12). So erhält die vorinstallierte
3V CR-2032 Knopfzellen-Batterie Kontakt zum elektronisch-
en Schaltkreis des Suchers, damit die rote LED-Leuchte
betrieben werden kann. Die Lasche kann dann weggeworfen
werden.
Um den Red Dot Sucher richtig zu verwenden, muss er am
Hauptteleskop ausgerichtet sein. Am besten führen Sie die-
sen Vorgang bei Tageslicht durch, bevor Sie nachts mit der
Beobachtung beginnen. Führen Sie folgende Schritte aus:
