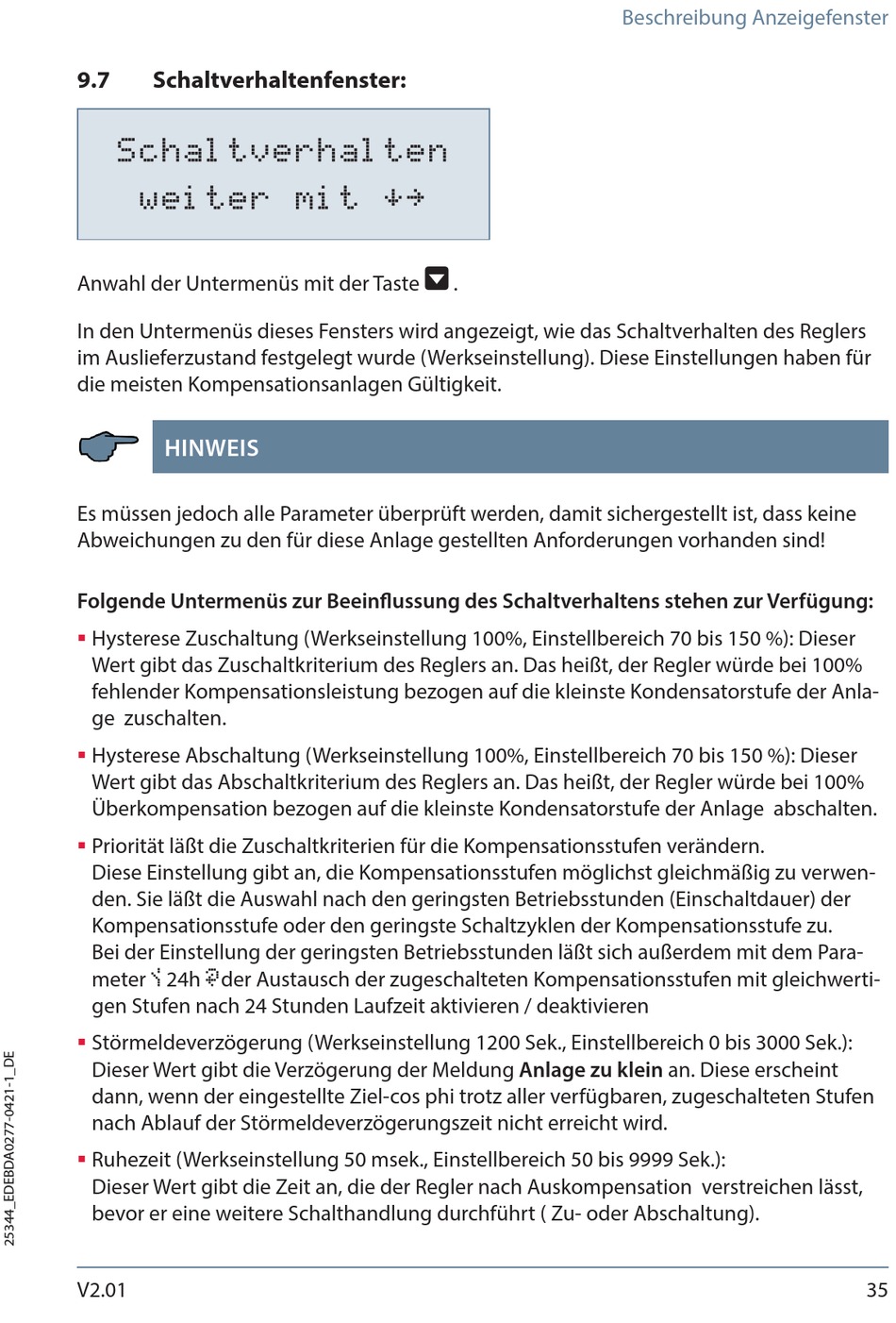

9.7
Schaltverhaltenfenster:
Schaltverhalten
weiter mit
Anwahl der Untermenüs mit der Taste
In den Untermenüs dieses Fensters wird angezeigt, wie das Schaltverhalten des Reglers
im Auslieferzustand festgelegt wurde (Werkseinstellung). Diese Einstellungen haben für
die meisten Kompensationsanlagen Gültigkeit.
HINWEIS
Es müssen jedoch alle Parameter überprüft werden, damit sichergestellt ist, dass keine
Abweichungen zu den für diese Anlage gestellten Anforderungen vorhanden sind!
Folgende Untermenüs zur Beeinflussung des Schaltverhaltens stehen zur Verfügung:
Hysterese Zuschaltung (Werkseinstellung 100%, Einstellbereich 70 bis 150 %): Dieser
Wert gibt das Zuschaltkriterium des Reglers an. Das heißt, der Regler würde bei 100%
fehlender Kompensationsleistung bezogen auf die kleinste Kondensatorstufe der Anla-
ge zuschalten.
Hysterese Abschaltung (Werkseinstellung 100%, Einstellbereich 70 bis 150 %): Dieser
Wert gibt das Abschaltkriterium des Reglers an. Das heißt, der Regler würde bei 100%
Überkompensation bezogen auf die kleinste Kondensatorstufe der Anlage abschalten.
Priorität läßt die Zuschaltkriterien für die Kompensationsstufen verändern.
Diese Einstellung gibt an, die Kompensationsstufen möglichst gleichmäßig zu verwen-
den. Sie läßt die Auswahl nach den geringsten Betriebsstunden (Einschaltdauer) der
Kompensationsstufe oder den geringste Schaltzyklen der Kompensationsstufe zu.
Bei der Einstellung der geringsten Betriebsstunden läßt sich außerdem mit dem Para-
meter 24h 7der Austausch der zugeschalteten Kompensationsstufen mit gleichwerti-
gen Stufen nach 24 Stunden Laufzeit aktivieren / deaktivieren
Störmeldeverzögerung (Werkseinstellung 1200 Sek., Einstellbereich 0 bis 3000 Sek.):
Dieser Wert gibt die Verzögerung der Meldung Anlage zu klein an. Diese erscheint
dann, wenn der eingestellte Ziel-cos phi trotz aller verfügbaren, zugeschalteten Stufen
nach Ablauf der Störmeldeverzögerungszeit nicht erreicht wird.
Ruhezeit (Werkseinstellung 50 msek., Einstellbereich 50 bis 9999 Sek.):
Dieser Wert gibt die Zeit an, die der Regler nach Auskompensation verstreichen lässt,
bevor er eine weitere Schalthandlung durchführt ( Zu- oder Abschaltung).
V2.01
W
.
Beschreibung Anzeigefenster
35
