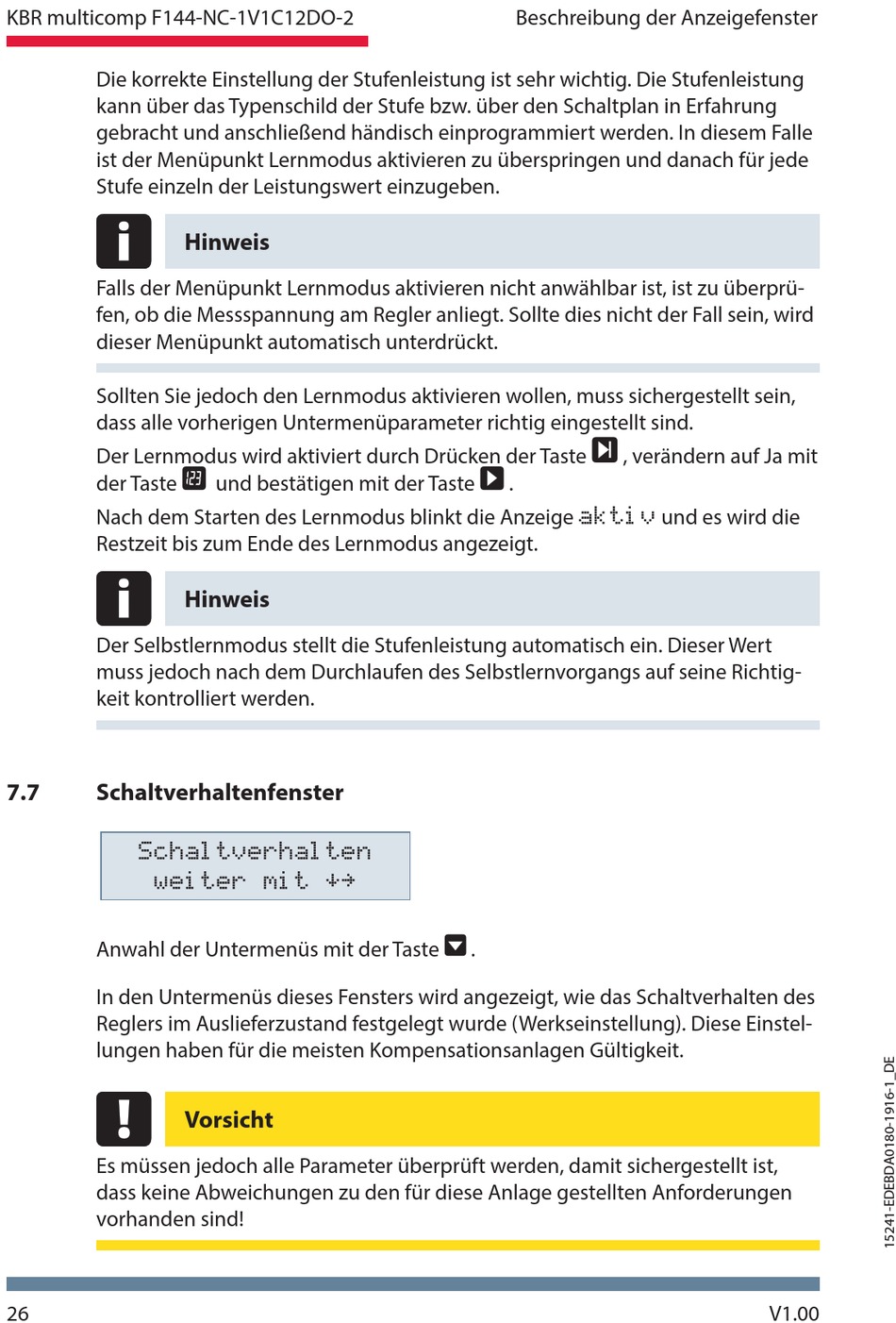

KBR multicomp F144-NC-1V1C12DO-2
Die korrekte Einstellung der Stufenleistung ist sehr wichtig. Die Stufenleistung
kann über das Typenschild der Stufe bzw. über den Schaltplan in Erfahrung
gebracht und anschließend händisch einprogrammiert werden. In diesem Falle
ist der Menüpunkt Lernmodus aktivieren zu überspringen und danach für jede
Stufe einzeln der Leistungswert einzugeben.
Falls der Menüpunkt Lernmodus aktivieren nicht anwählbar ist, ist zu überprü-
fen, ob die Messspannung am Regler anliegt. Sollte dies nicht der Fall sein, wird
dieser Menüpunkt automatisch unterdrückt.
Sollten Sie jedoch den Lernmodus aktivieren wollen, muss sichergestellt sein,
dass alle vorherigen Untermenüparameter richtig eingestellt sind.
Der Lernmodus wird aktiviert durch Drücken der Taste
der Taste
Nach dem Starten des Lernmodus blinkt die Anzeige aktiv und es wird die
Restzeit bis zum Ende des Lernmodus angezeigt.
Der Selbstlernmodus stellt die Stufenleistung automatisch ein. Dieser Wert
muss jedoch nach dem Durchlaufen des Selbstlernvorgangs auf seine Richtig-
keit kontrolliert werden.
7.7
Schaltverhaltenfenster
Schaltverhalten
weiter mit îì
Anwahl der Untermenüs mit der Taste
In den Untermenüs dieses Fensters wird angezeigt, wie das Schaltverhalten des
Reglers im Auslieferzustand festgelegt wurde (Werkseinstellung). Diese Einstel-
lungen haben für die meisten Kompensationsanlagen Gültigkeit.
Es müssen jedoch alle Parameter überprüft werden, damit sichergestellt ist,
dass keine Abweichungen zu den für diese Anlage gestellten Anforderungen
vorhanden sind!
26
Hinweis
und bestätigen mit der Taste
Hinweis
Vorsicht
Beschreibung der Anzeigefenster
U
.
.
, verändern auf Ja mit
V1.00
