Beschreibung Anzeigefenster

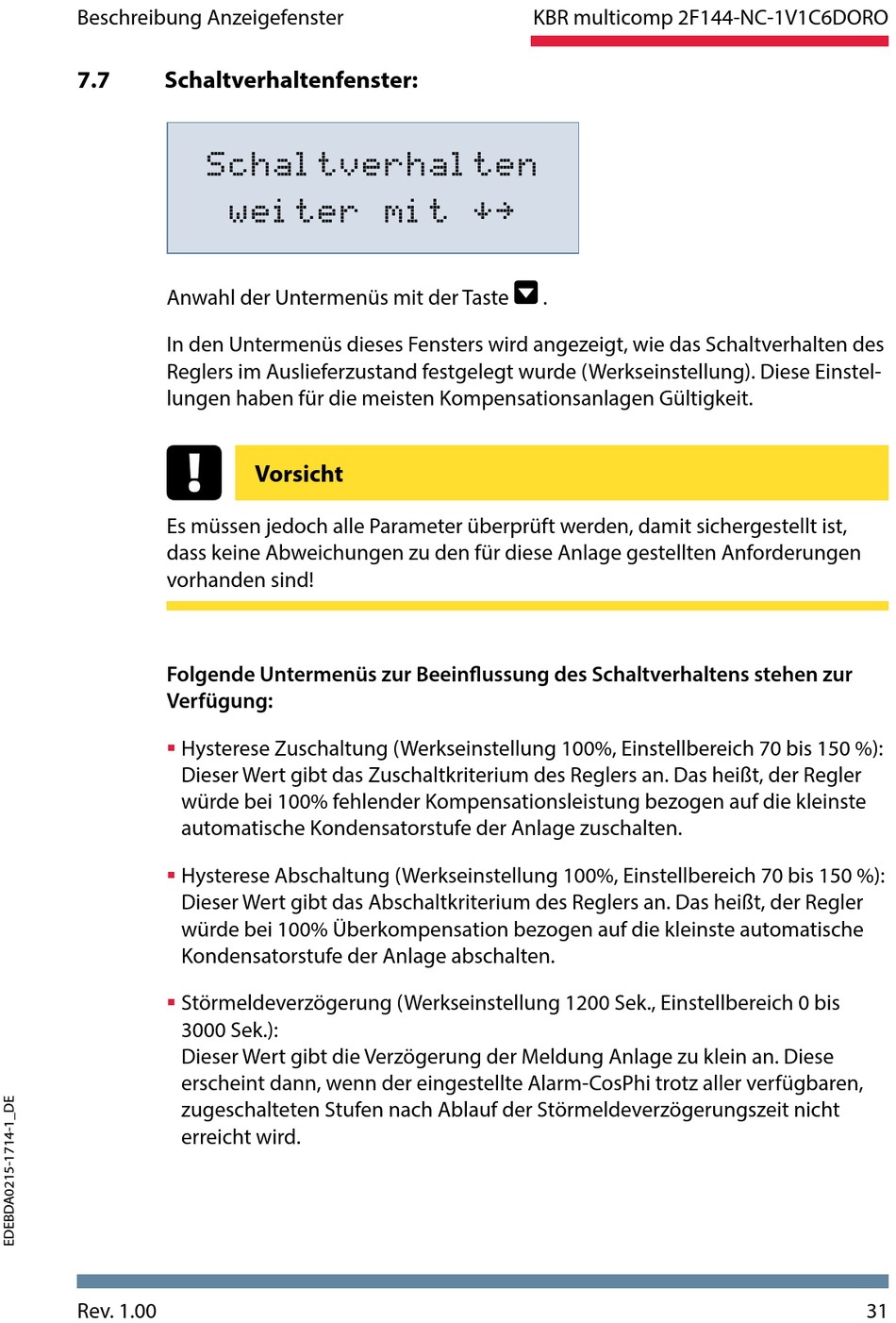

7.7
Schaltverhaltenfenster:
Schaltverhalten
weiter mit
Anwahl der Untermenüs mit der Taste
In den Untermenüs dieses Fensters wird angezeigt, wie das Schaltverhalten des
Reglers im Auslieferzustand festgelegt wurde (Werkseinstellung). Diese Einstel-
lungen haben für die meisten Kompensationsanlagen Gültigkeit.
Es müssen jedoch alle Parameter überprüft werden, damit sichergestellt ist,
dass keine Abweichungen zu den für diese Anlage gestellten Anforderungen
vorhanden sind!
Folgende Untermenüs zur Beeinflussung des Schaltverhaltens stehen zur
Verfügung:
Hysterese Zuschaltung (Werkseinstellung 100%, Einstellbereich 70 bis 150 %):
Dieser Wert gibt das Zuschaltkriterium des Reglers an. Das heißt, der Regler
würde bei 100% fehlender Kompensationsleistung bezogen auf die kleinste
automatische Kondensatorstufe der Anlage zuschalten.
Hysterese Abschaltung (Werkseinstellung 100%, Einstellbereich 70 bis 150 %):
Dieser Wert gibt das Abschaltkriterium des Reglers an. Das heißt, der Regler
würde bei 100% Überkompensation bezogen auf die kleinste automatische
Kondensatorstufe der Anlage abschalten.
Störmeldeverzögerung (Werkseinstellung 1200 Sek., Einstellbereich 0 bis
3000 Sek.):
Dieser Wert gibt die Verzögerung der Meldung Anlage zu klein an. Diese
erscheint dann, wenn der eingestellte Alarm-CosPhi trotz aller verfügbaren,
zugeschalteten Stufen nach Ablauf der Störmeldeverzögerungszeit nicht
erreicht wird.
Rev. 1.00
Vorsicht
KBR multicomp 2F144-NC-1V1C6DORO
W
.
31
