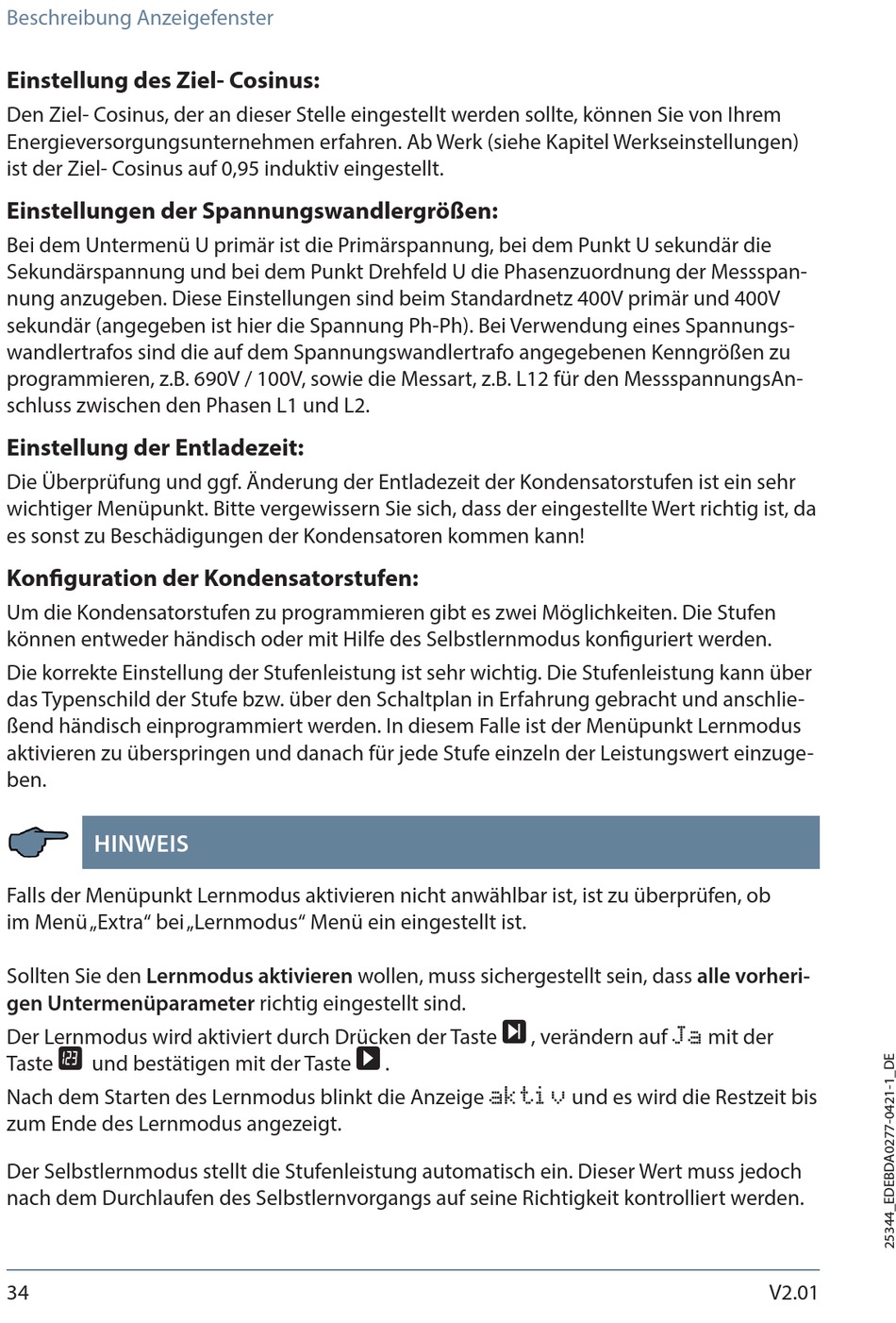

Beschreibung Anzeigefenster
Einstellung des Ziel- Cosinus:
Den Ziel- Cosinus, der an dieser Stelle eingestellt werden sollte, können Sie von Ihrem
Energieversorgungsunternehmen erfahren. Ab Werk (siehe Kapitel Werkseinstellungen)
ist der Ziel- Cosinus auf 0,95 induktiv eingestellt.
Einstellungen der Spannungswandlergrößen:
Bei dem Untermenü U primär ist die Primärspannung, bei dem Punkt U sekundär die
Sekundärspannung und bei dem Punkt Drehfeld U die Phasenzuordnung der Messspan-
nung anzugeben. Diese Einstellungen sind beim Standardnetz 400V primär und 400V
sekundär (angegeben ist hier die Spannung Ph-Ph). Bei Verwendung eines Spannungs-
wandlertrafos sind die auf dem Spannungswandlertrafo angegebenen Kenngrößen zu
programmieren, z.B. 690V / 100V, sowie die Messart, z.B. L12 für den MessspannungsAn-
schluss zwischen den Phasen L1 und L2.
Einstellung der Entladezeit:
Die Überprüfung und ggf. Änderung der Entladezeit der Kondensatorstufen ist ein sehr
wichtiger Menüpunkt. Bitte vergewissern Sie sich, dass der eingestellte Wert richtig ist, da
es sonst zu Beschädigungen der Kondensatoren kommen kann!
Konfiguration der Kondensatorstufen:
Um die Kondensatorstufen zu programmieren gibt es zwei Möglichkeiten. Die Stufen
können entweder händisch oder mit Hilfe des Selbstlernmodus konfiguriert werden.
Die korrekte Einstellung der Stufenleistung ist sehr wichtig. Die Stufenleistung kann über
das Typenschild der Stufe bzw. über den Schaltplan in Erfahrung gebracht und anschlie-
ßend händisch einprogrammiert werden. In diesem Falle ist der Menüpunkt Lernmodus
aktivieren zu überspringen und danach für jede Stufe einzeln der Leistungswert einzuge-
ben.
HINWEIS
Falls der Menüpunkt Lernmodus aktivieren nicht anwählbar ist, ist zu überprüfen, ob
im Menü „Extra" bei „Lernmodus" Menü ein eingestellt ist.
Sollten Sie den Lernmodus aktivieren wollen, muss sichergestellt sein, dass alle vorheri-
gen Untermenüparameter richtig eingestellt sind.
U
Der Lernmodus wird aktiviert durch Drücken der Taste
, verändern auf Ja mit der
V
X
Taste
und bestätigen mit der Taste
.
Nach dem Starten des Lernmodus blinkt die Anzeige aktiv und es wird die Restzeit bis
zum Ende des Lernmodus angezeigt.
Der Selbstlernmodus stellt die Stufenleistung automatisch ein. Dieser Wert muss jedoch
nach dem Durchlaufen des Selbstlernvorgangs auf seine Richtigkeit kontrolliert werden.
34
V2.01
