Beschreibung Anzeigefenster
9.6

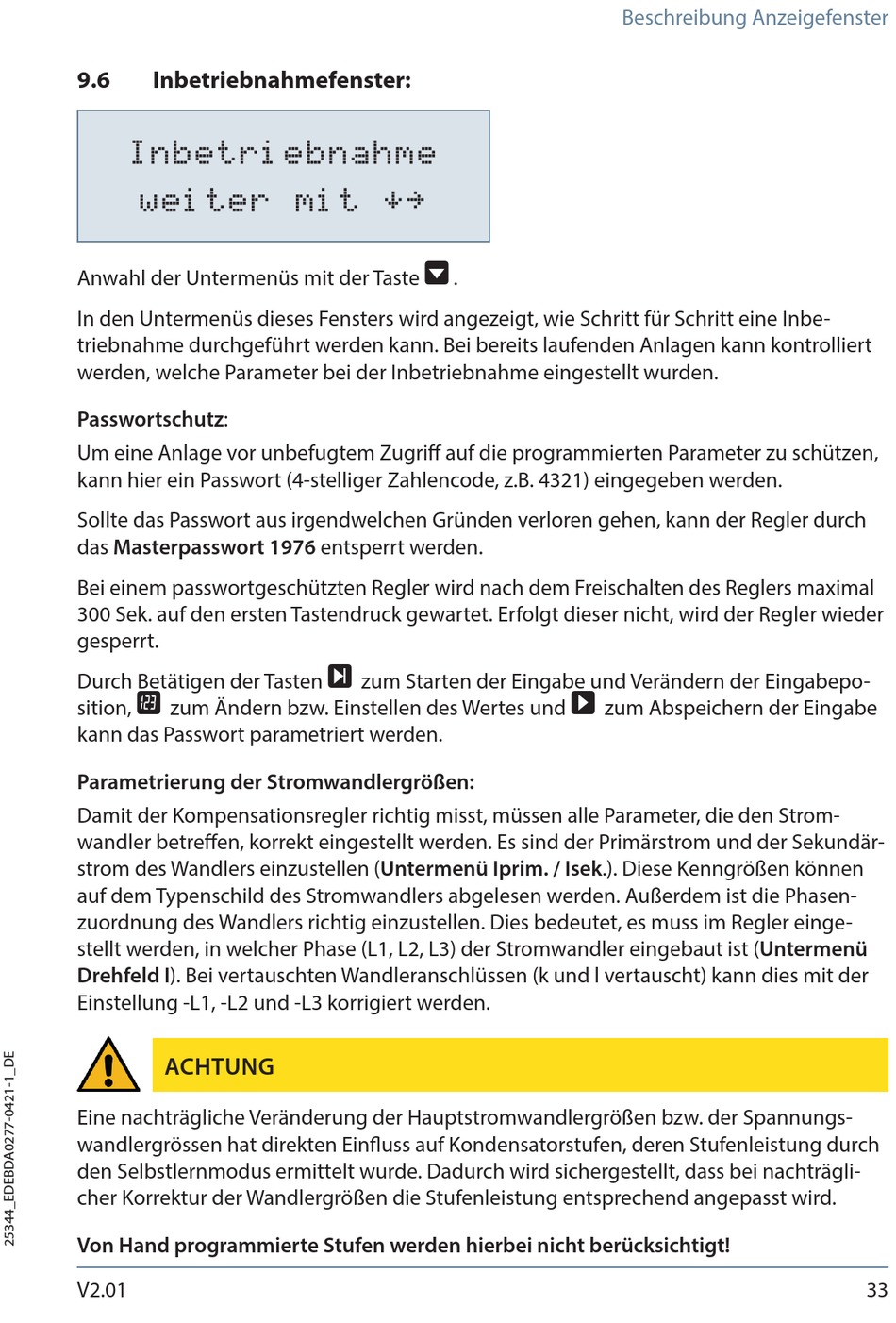

Inbetriebnahmefenster:
Inbetriebnahme
weiter mit
W
Anwahl der Untermenüs mit der Taste
.
In den Untermenüs dieses Fensters wird angezeigt, wie Schritt für Schritt eine Inbe-
triebnahme durchgeführt werden kann. Bei bereits laufenden Anlagen kann kontrolliert
werden, welche Parameter bei der Inbetriebnahme eingestellt wurden.
Passwortschutz:
Um eine Anlage vor unbefugtem Zugriff auf die programmierten Parameter zu schützen,
kann hier ein Passwort (4-stelliger Zahlencode, z.B. 4321) eingegeben werden.
Sollte das Passwort aus irgendwelchen Gründen verloren gehen, kann der Regler durch
das Masterpasswort 1976 entsperrt werden.
Bei einem passwortgeschützten Regler wird nach dem Freischalten des Reglers maximal
300 Sek. auf den ersten Tastendruck gewartet. Erfolgt dieser nicht, wird der Regler wieder
gesperrt.
U
Durch Betätigen der Tasten
zum Starten der Eingabe und Verändern der Eingabepo-
V
X
sition,
zum Ändern bzw. Einstellen des Wertes und
zum Abspeichern der Eingabe
kann das Passwort parametriert werden.
Parametrierung der Stromwandlergrößen:
Damit der Kompensationsregler richtig misst, müssen alle Parameter, die den Strom-
wandler betreffen, korrekt eingestellt werden. Es sind der Primärstrom und der Sekundär-
strom des Wandlers einzustellen (Untermenü Iprim. / Isek.). Diese Kenngrößen können
auf dem Typenschild des Stromwandlers abgelesen werden. Außerdem ist die Phasen-
zuordnung des Wandlers richtig einzustellen. Dies bedeutet, es muss im Regler einge-
stellt werden, in welcher Phase (L1, L2, L3) der Stromwandler eingebaut ist (Untermenü
Drehfeld I). Bei vertauschten Wandleranschlüssen (k und l vertauscht) kann dies mit der
Einstellung -L1, -L2 und -L3 korrigiert werden.
ACHTUNG
Eine nachträgliche Veränderung der Hauptstromwandlergrößen bzw. der Spannungs-
wandlergrössen hat direkten Einfluss auf Kondensatorstufen, deren Stufenleistung durch
den Selbstlernmodus ermittelt wurde. Dadurch wird sichergestellt, dass bei nachträgli-
cher Korrektur der Wandlergrößen die Stufenleistung entsprechend angepasst wird.
Von Hand programmierte Stufen werden hierbei nicht berücksichtigt!
V2.01
33
