Beschreibung Anzeigefenster
9

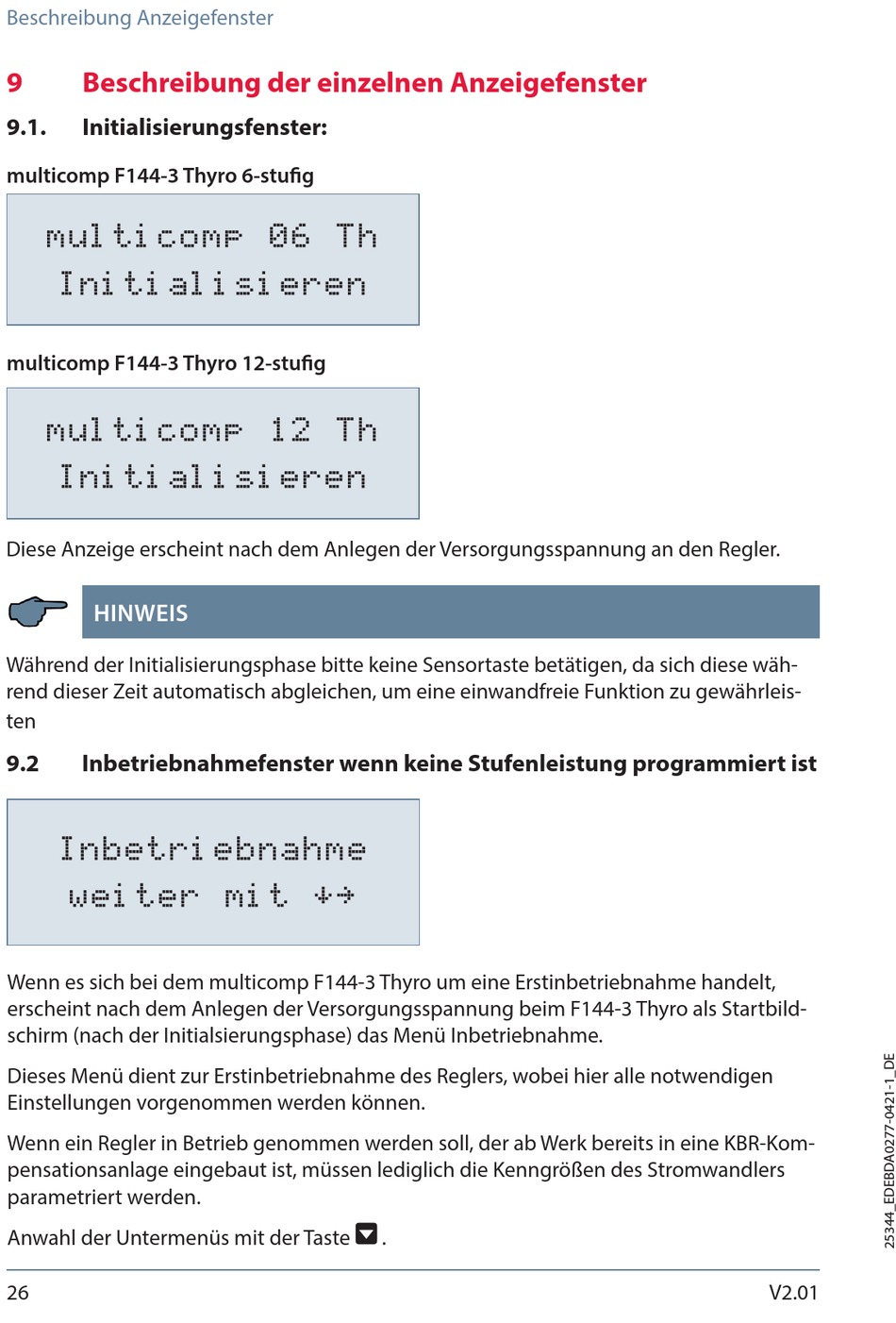

Beschreibung der einzelnen Anzeigefenster

9.1.

Initialisierungsfenster:

multicomp F144-3 Thyro 6-stufig
multicomp 06 Th
Initialisieren
multicomp F144-3 Thyro 12-stufig
multicomp 12 Th
Initialisieren
Diese Anzeige erscheint nach dem Anlegen der Versorgungsspannung an den Regler.
HINWEIS
Während der Initialisierungsphase bitte keine Sensortaste betätigen, da sich diese wäh-
rend dieser Zeit automatisch abgleichen, um eine einwandfreie Funktion zu gewährleis-
ten
9.2

Inbetriebnahmefenster wenn keine Stufenleistung programmiert ist

Inbetriebnahme
weiter mit 
Wenn es sich bei dem multicomp F144-3 Thyro um eine Erstinbetriebnahme handelt,
erscheint nach dem Anlegen der Versorgungsspannung beim F144-3 Thyro als Startbild-
schirm (nach der Initialsierungsphase) das Menü Inbetriebnahme.
Dieses Menü dient zur Erstinbetriebnahme des Reglers, wobei hier alle notwendigen
Einstellungen vorgenommen werden können.
Wenn ein Regler in Betrieb genommen werden soll, der ab Werk bereits in eine KBR-Kom-
pensationsanlage eingebaut ist, müssen lediglich die Kenngrößen des Stromwandlers
parametriert werden.
Anwahl der Untermenüs mit der Taste
26
W
.
V2.01
