KBR multicomp F144-NC-1V1C12DO-2
7

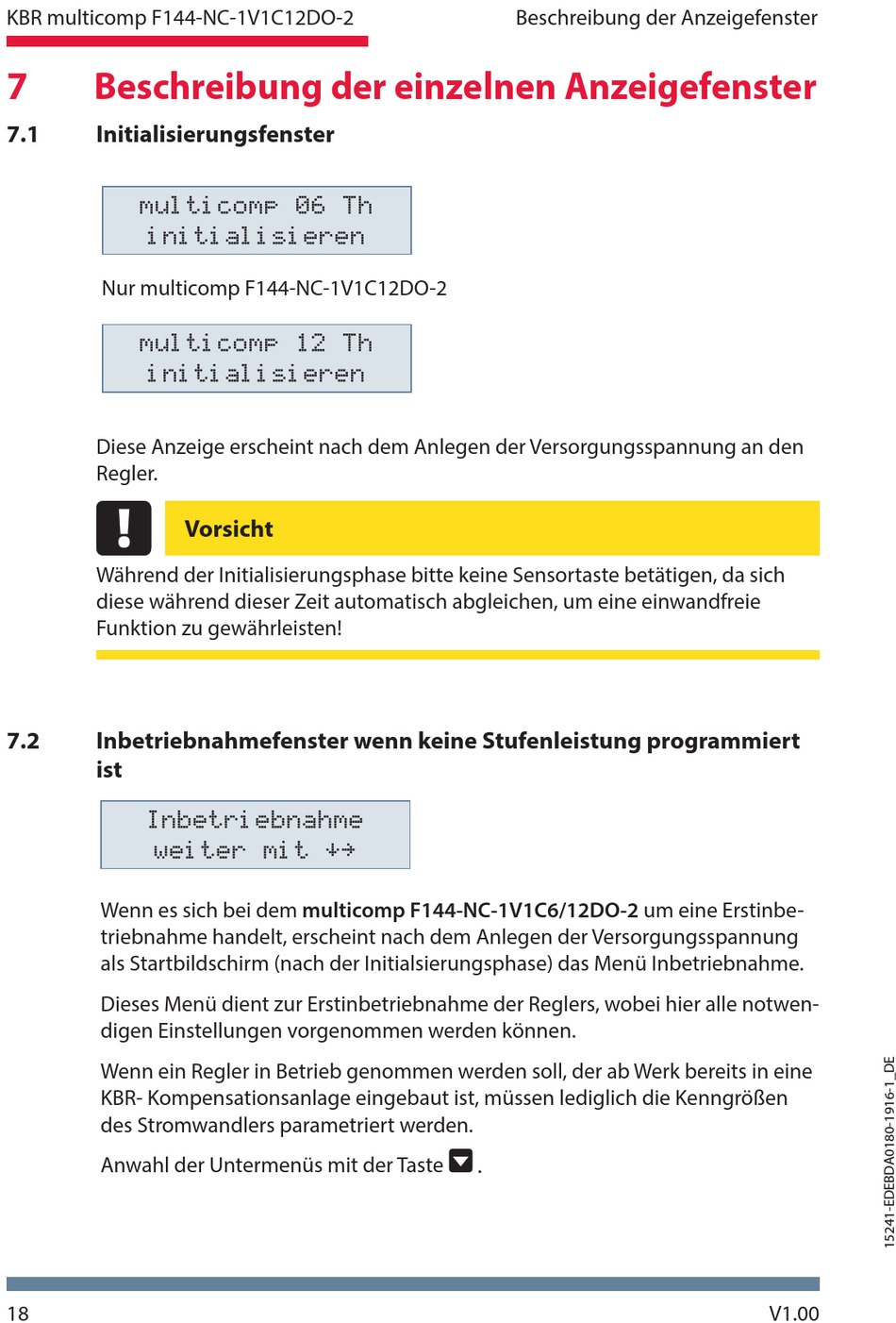

Beschreibung der einzelnen Anzeigefenster
7.1
Initialisierungsfenster
multicomp 06 Th
initialisieren
Nur multicomp F144-NC-1V1C12DO-2
multicomp 12 Th
initialisieren
Diese Anzeige erscheint nach dem Anlegen der Versorgungsspannung an den
Regler.
Während der Initialisierungsphase bitte keine Sensortaste betätigen, da sich
diese während dieser Zeit automatisch abgleichen, um eine einwandfreie
Funktion zu gewährleisten!
7.2
Inbetriebnahmefenster wenn keine Stufenleistung programmiert
ist
Inbetriebnahme
weiter mit îì
Wenn es sich bei dem multicomp F144-NC-1V1C6/12DO-2 um eine Erstinbe-
triebnahme handelt, erscheint nach dem Anlegen der Versorgungsspannung
als Startbildschirm (nach der Initialsierungsphase) das Menü Inbetriebnahme.
Dieses Menü dient zur Erstinbetriebnahme der Reglers, wobei hier alle notwen-
digen Einstellungen vorgenommen werden können.
Wenn ein Regler in Betrieb genommen werden soll, der ab Werk bereits in eine
KBR- Kompensationsanlage eingebaut ist, müssen lediglich die Kenngrößen
des Stromwandlers parametriert werden.
Anwahl der Untermenüs mit der Taste
18
Vorsicht
Beschreibung der Anzeigefenster
.
V1.00
