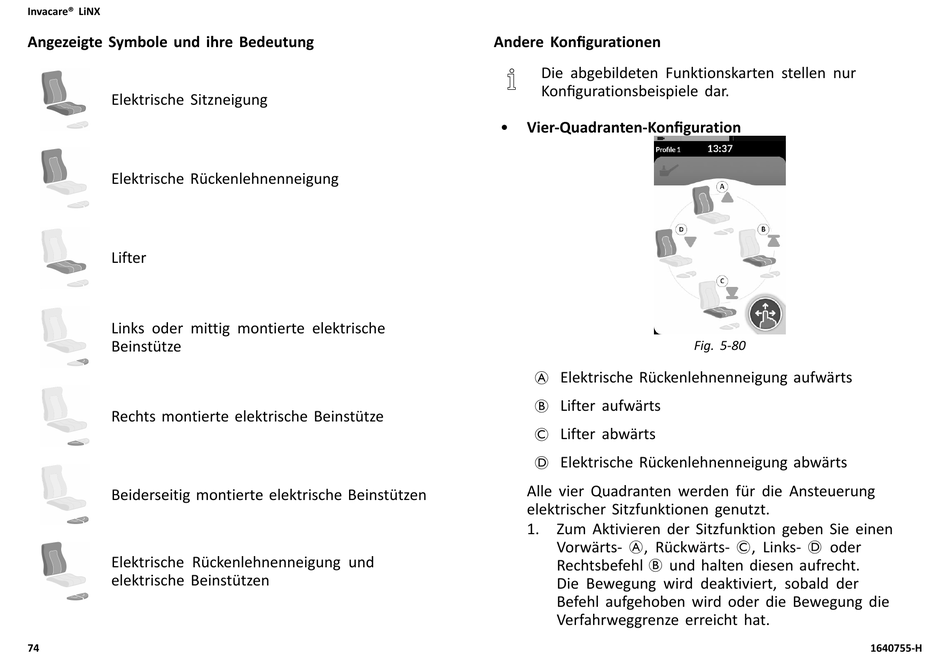

Invacare LiNX DLX-REM500 Gebrauchsanweisung Seite 74

Invacare® LiNX
Angezeigte Symbole und ihre Bedeutung
Elektrische Sitzneigung
Elektrische Rückenlehnenneigung
Lifter
Links oder mittig montierte elektrische
Beinstütze
Rechts montierte elektrische Beinstütze
Beiderseitig montierte elektrische Beinstützen
Elektrische Rückenlehnenneigung und
elektrische Beinstützen
74
Andere Konfigurationen
Die abgebildeten Funktionskarten stellen nur
Konfigurationsbeispiele dar.
• Vier-Quadranten-Konfiguration
A Elektrische Rückenlehnenneigung aufwärts
B Lifter aufwärts
C Lifter abwärts
D Elektrische Rückenlehnenneigung abwärts
Alle vier Quadranten werden für die Ansteuerung
elektrischer Sitzfunktionen genutzt.
1. Zum Aktivieren der Sitzfunktion geben Sie einen
Vorwärts- A, Rückwärts- C, Links- D oder
Rechtsbefehl B und halten diesen aufrecht.
Die Bewegung wird deaktiviert, sobald der
Befehl aufgehoben wird oder die Bewegung die
Verfahrweggrenze erreicht hat.
Fig. 5-80
1640755-H
