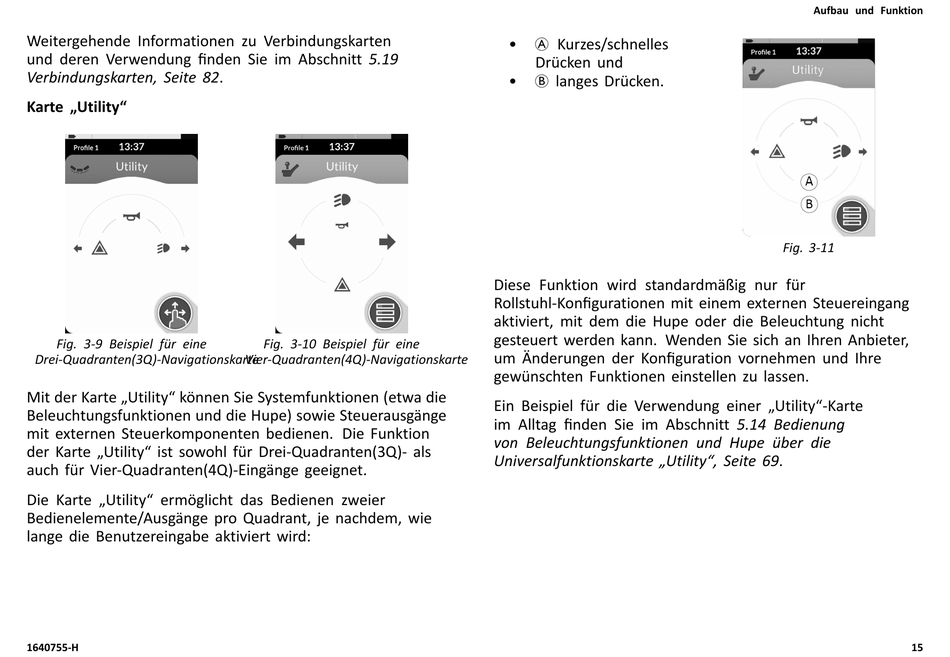

Invacare LiNX DLX-REM500 Gebrauchsanweisung Seite 15

Weitergehende Informationen zu Verbindungskarten
und deren Verwendung finden Sie im Abschnitt 5.19
Verbindungskarten, Seite 82.
Karte „Utility"
Fig. 3-9 Beispiel für eine
Drei-Quadranten(3Q)-Navigationskarte
Mit der Karte „Utility" können Sie Systemfunktionen (etwa die
Beleuchtungsfunktionen und die Hupe) sowie Steuerausgänge
mit externen Steuerkomponenten bedienen. Die Funktion
der Karte „Utility" ist sowohl für Drei-Quadranten(3Q)- als
auch für Vier-Quadranten(4Q)-Eingänge geeignet.
Die Karte „Utility" ermöglicht das Bedienen zweier
Bedienelemente/Ausgänge pro Quadrant, je nachdem, wie
lange die Benutzereingabe aktiviert wird:
1640755-H
Fig. 3-10 Beispiel für eine
Vier-Quadranten(4Q)-Navigationskarte
• A Kurzes/schnelles
Drücken und
• B langes Drücken.
Diese Funktion wird standardmäßig nur für
Rollstuhl-Konfigurationen mit einem externen Steuereingang
aktiviert, mit dem die Hupe oder die Beleuchtung nicht
gesteuert werden kann. Wenden Sie sich an Ihren Anbieter,
um Änderungen der Konfiguration vornehmen und Ihre
gewünschten Funktionen einstellen zu lassen.
Ein Beispiel für die Verwendung einer „Utility"-Karte
im Alltag finden Sie im Abschnitt 5.14 Bedienung
von Beleuchtungsfunktionen und Hupe über die
Universalfunktionskarte „Utility", Seite 69.
Aufbau und Funktion
Fig. 3-11
15
