Montage Des Einlasssystems - Beta EVO 2T Werkstatt-Handbuch

3
2

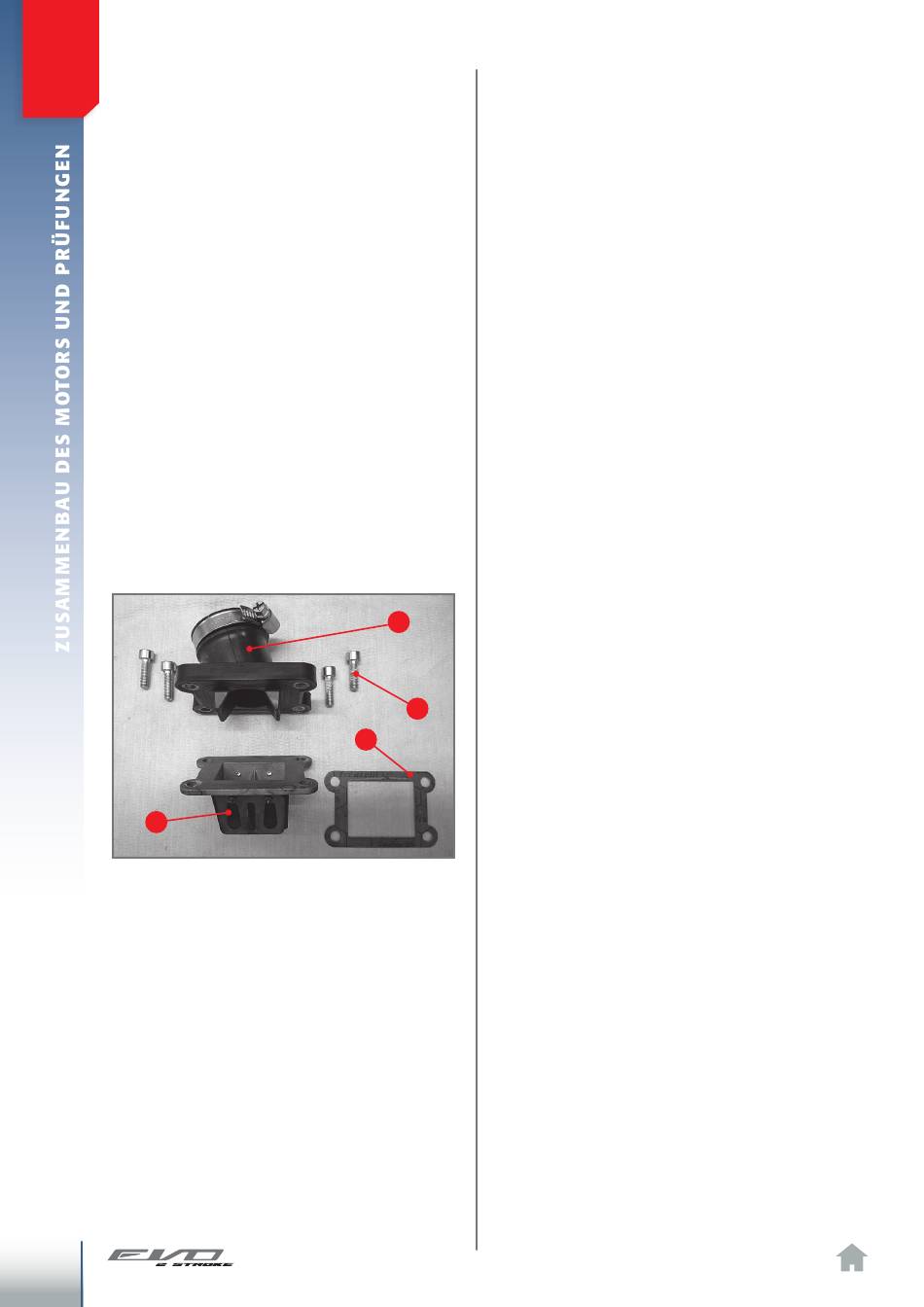

EXPLOSIONSZEICHNUNG DES EINLASSSYSTEMS.
1) Schrauben;
2) Saugkrümmer
3) Lamellensatz;
4) Dichtung.
50
3 3
.14 .14
3
.14.1
3
3
.14.2
4
1
EINLASSSYSTEM
Es ist unter anderem notwendig, die Wir-
ksamkeit der Einlassanlage zu überprüfen,
um sich der festgelegten Leistungen sicher
zu sein. Diese konzentrieren sich nicht nur
auf die Integrität des Saugkrümmers und
der Dichtung, sondern auch auf den Lamel-
lensatz.
ÜBERPRÜFUNG DES
LAMELLENSATZES
Der Lamellensatz besteht aus der Halterung,
den Lamellen und den Stoppern.
Überprüfen, dass die Lamellen nicht ka-
putt, gerissen oder verformt sind. Für diese
Kontrolle ist es bei komplettem Satz ausrei-
chend, durch eine Sichtprüfung festzustel-
len, ob zwischen Lamellen und Halterung
Lichtdurchlässigkeiten beobachtet werden
können. Ist dies der Fall, die Lamellen au-
stauschen.
Es wird auf jeden Fall empfohlen, den kom-
pletten Satz nach jeweils 40 Betriebsstun-
den auszutauschen.
Keine Lamellen montieren, die aus anderem,
als dem festgelegten Material bestehen.

MONTAGE DES EINLASSSYSTEMS

Das Kurbelgehäuse, die Dichtung D, den kom-
pletten Lamellensatz 2 und den Saugkrümmer
3 aneinander passen.
Alles zusammen mit den vier Schrauben 4 an-
ziehen, bei einem Anzugsmoment von 7 Nm.
