3.
Vyšroubujte dolní šroubovou olejovou zátku.
4.
Vyšroubujte horní šroubovou olejovou zátku.
Zkontrolujte olej. Pokud je barva bílošedá, může
olej obsahovat vodu. Jestliže olej obsahuje vodu,
je hřídelová ucpávka vadná a musí být
vyměněna. Je-li množství oleje menší než
předepsané, je hřídelová ucpávka vadná a musí
být vyměněna. Pokud by nebyla hřídelová
ucpávka vyměněna, může dojít k poškození
motoru.
5.
Očistěte povrchy těsnění a olejových zátek.
Naplnění olejem
1

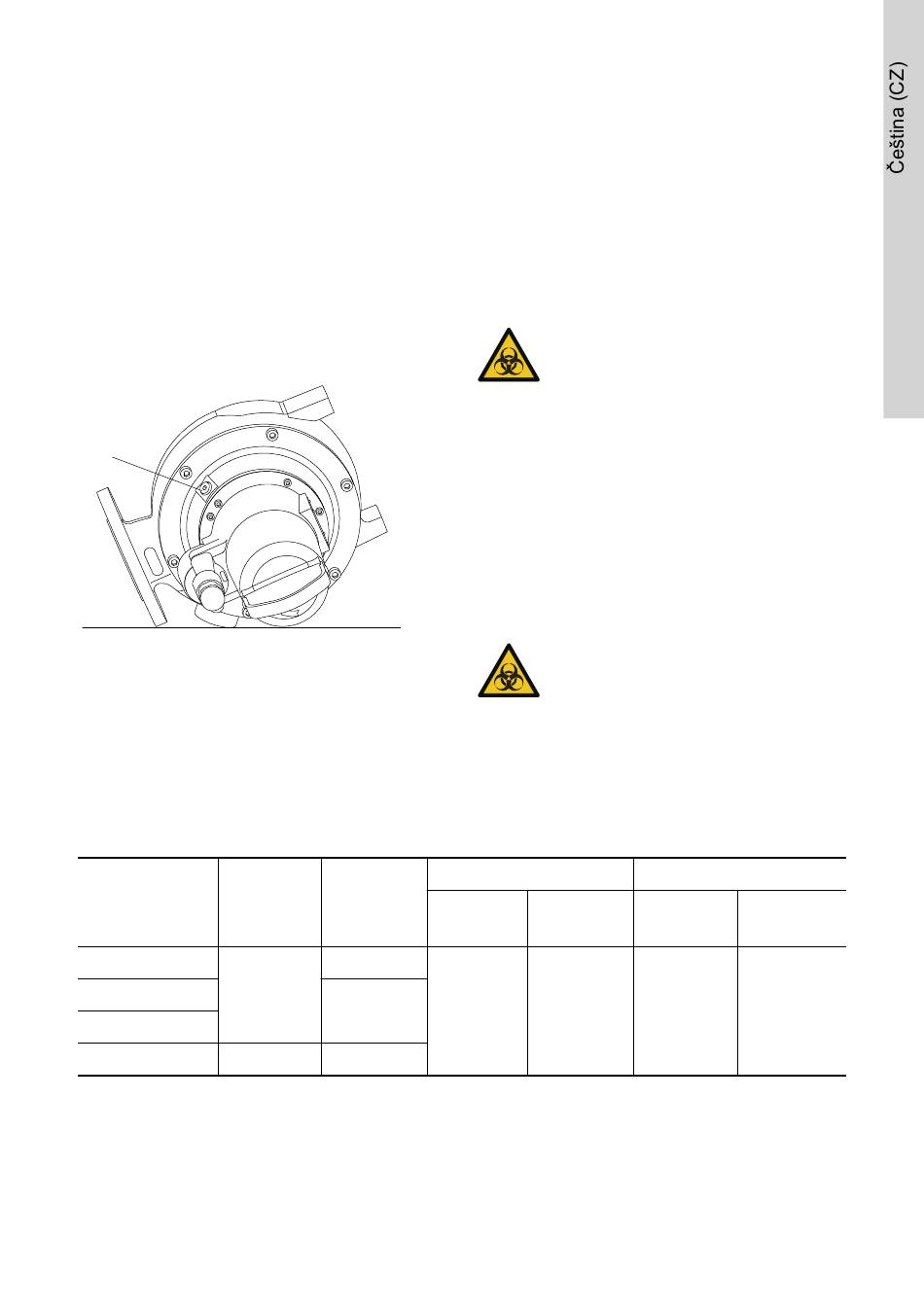

Poloha plnění oleje
Postupujte následovně:
1.
Umístěte čerpadlo horizontálně na rovný povrch.
2.
Nový olej naplňte do olejové komory otvorem pro
plnění oleje (1). Správný objem oleje je
předepsán v tabulce výše. Použijte olej Shell
Ondina X420 nebo ekvivalentní.
Maximální
rozměr
pevných
částic [mm]
AP80 (1,3 kW)
AP80 (2,6 kW)
80
AP80 (2,0 kW)
AP100 (2,9 kW)
100
3.
4.
Kontaminovaná čerpadla
Pokud byl výrobek používán s kapalinou, která je
zdraví škodlivá nebo toxická, je klasifikován jako
kontaminovaný.
Před vrácením výrobku k provedení servisních prací
sdělte společnosti Grundfos podrobnosti o čerpané
kapalině. Jinak může Grundfos odmítnout provedení
servisu tohoto výrobku.
Jakákoli žádost o servis musí zahrnovat podrobnosti
o čerpané kapalině.
Výrobek před vrácením vyčistěte nejlepším možným
způsobem.
Technické údaje
Hřídelová ucpávka
Typ
oběžného
Strana
kola
motoru
1kanálové
Vortex
SIC / SIC
1kanálové
Vyjměte starou ucpávku (těsnění) olejové zátky a
nahraďte ji novou ucpávkou obsaženou v
soupravě olejových zátek.
Nasaďte obě olejové zátky
POZOR
Biologické nebezpečí
Lehká nebo středně těžká újma na zdraví
osob
‐
Čerpadlo důkladně propláchněte čistou
vodou a součásti čerpadla po
demontáži opláchněte.
POZOR
Biologické nebezpečí
Lehká nebo středně těžká újma na zdraví
osob
‐
Čerpadlo důkladně propláchněte čistou
vodou a součásti čerpadla po
demontáži opláchněte.
Typy kuličkových ložisek
Střední
Horní
strana
Dvouřadé
SIC / SIC
úhlové
Dolní
Hluboká
drážka
37
