Zatezni momenti
A2/A4, klasa
tvrdoće 70
DIN912 / DIN933
M6 7 Nm
M8 17 Nm
M10 33 Nm
M12 57 Nm
M16 140 Nm
M20 273 Nm
Provera i promena ulja
Koristite isključivo originalne delove.
Koristite ulje Shell Ondina X420 ili neko
odgovarajućeg tipa.
Odlaganje korišćenog ulja mora biti u
skladu sa lokalnim propisima
PAŽNJA
Sistem pod pritiskom
Manja ili umerena telesna povreda
‐
Uljna komora može biti pod pritiskom.
Zavrtnje pažljivo olabavite i nemojte ih
uklanjati dok pritisak potpuno ne
opadne.
Nakon 3000 radnih sati ili najmanje
jednom godišnje, promenite ulje u uljnoj
komori kako je opisano ispod. Ukoliko je
promenjen zaptivač vratila, potrebno je
zameniti ulje.
Kad je pumpa nova ili nakon zamene zaptivača
vratila, proverite nivo ulja i sadržaj vode nakon jedne
sedmice rada. Ako ima više od 20 % viška tečnosti
(vode) u uljnoj komori, zaptivač vratila je neispravan.
Tabela ispod pokazuje količinu ulja u uljnoj komori:
Tip pumpe
AP80
AP100
A2/A4, klasa
tvrdoće 80
11,8 Nm
28,7 Nm
58 Nm
100 Nm
245 Nm
494 Nm
Količina ulja u uljnoj
komori [l]
0.6
1.9
PAŽNJA
Sistem pod pritiskom
Manja ili umerena telesna povreda
‐
Uljna komora može biti pod pritiskom.
Zavrtnje pažljivo olabavite i nemojte ih
uklanjati dok pritisak potpuno ne
opadne.
Ispuštanje ulja
1. Postavite pumpu na ravnu površinu sa jednim od
zavrtnjeva za ulje usmerenim prema dole.
2. Ispod zavrtnja za ulje postavite providnu posudu
kapaciteta 2,5 litre.
3. Uklonite donji zavrtanj za ulje.
4. Uklonite gornji zavrtanj za ulje. Proverite ulje.
Ako je boja sivkasto bela, moguće je da sadrži
vodu. Ako ulje sadrži vodu, zaptivač vratila je
neispravan i mora se zameniti. Ako je količina
ulja manja od naznačene, zaptivač vratila je
neispravan i mora se zameniti. Ako se zaptivač
vratila ne zameni, to može prouzrokovati
oštećenje motora.
5. Očistite površine za postavljanje zaptivki i uljnih
zavrtnjeva.

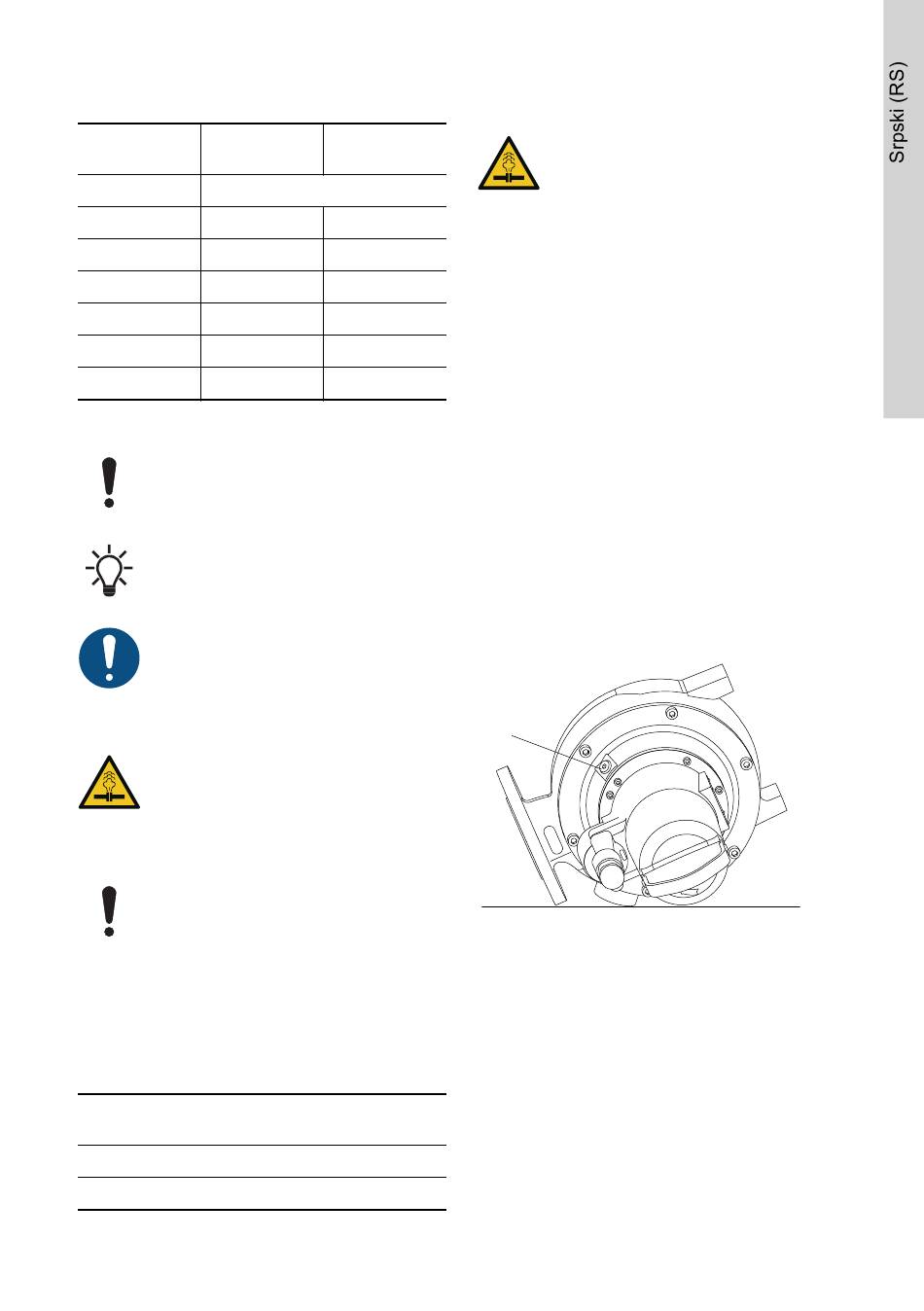

Punjenje uljem
1
Položaj za punjenje ulja
Postupite na sledeći način:
1. Postavite pumpu vodoravno, na ravnu površinu.
2. U položaju za punjenje uljem (1), napunite
komoru novim uljem. Ispravna količina ulja je
data u tabeli iznad. Koristite ulje Shell Ondina
X420 ili slično.
3. Uklonite stari zaptivač (zaptivku) čepa za ulje i
zamenite ga novim, koji se može naći u kompletu
zaptivača za uljni čep.
4. Postavite oba uljna zavrtnja
