Siurbliai skirti siurbti šiuos skysčius:
• kanalizacijos vandenį
• drenažo ir paviršinį vandenį
• dumblą su minimaliu sausųjų medžiagų kiekiu
• nuotekas
Paskirtis
Šie siurbliai skirti siurbti nuotekas ir kanalizacijos
vandenį įvairiose privačiose ir pramoninėse
sistemose.

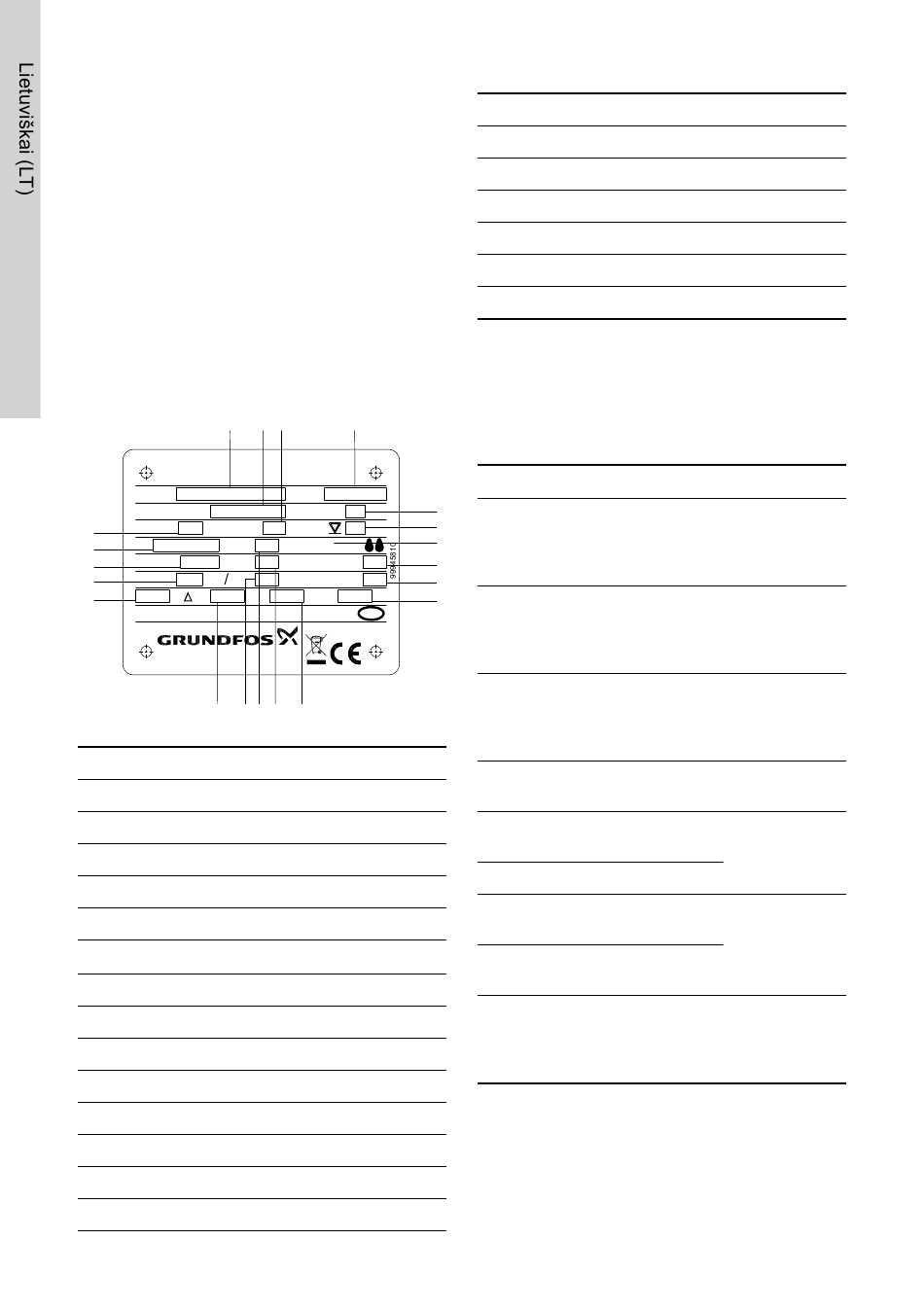

Identifikavimas
Vardinė plokštelė
Prie siurblio pridėtą papildomą vardinę plokštelę
pritvirtinkite siurblio įrengimo vietoje arba laikykite
šioje instrukcijoje.
1
Type
Model No.
Hmax Qmax
2
n min -1
8
Motor ~ Hz
11
P1/P2
14
V A
17
DK-8850 Bjerringbro,Denmark
18 15
Poz. Aprašymas
1 Tipas
2 Maksimalus slėgio aukštis [m]
3 Produkto numeris
4 Maksimali skysčio temperatūra [°C]
5 Pagaminimo kodas, metai ir savaitė
6
Maksimalus debitas [m
7 Maksimalus įrengimo gylis [m]
8 Apsukos [aps./min.]
9 Neto masė [kg]
10 Korpuso klasė
11 Fazė
12 Dažnis [Hz]
13 Izoliacijos klasė
14 Variklio naudojama galia P1 [kW]
146
3 6 5
Date
Temp. ºC
m³/h
kg IP68
Insul. class
cos Ф
kW
V Y
A
Made in
DE
Germany
9 12 19
3
/h]
Poz. Aprašymas
15 Variklio naudojama galia P2 [kW]
16 Cos φ, esant 1/1 apkrovai
17 Nominali įtampa [V], prijungiant trikampiu
18 Nominali srovė [A], prijungiant trikampiu
19 Nominali įtampa [V], prijungiant žvaigžde
20 Nominali srovė [A], prijungiant žvaigžde
Tipo žymėjimo paaiškinimai
Prie siurblio pridėtą papildomą vardinę plokštelę
pritvirtinkite siurblio įrengimo vietoje arba laikykite
šioje instrukcijoje.
Pavyzdys: AP80.80.13.3.V
Kodas Aprašymas
4 Kanalizacijos
7
vandens ir
AP
10
nuotekų
13
siurblys
16
Maksimalus
20
kietų dalelių
80
dydis 80 = 80
mm
Nominalus
išvado
80
skersmuo 80 =
80 mm
Išėjimo galia P2
13
07 = 0,7 kW
Vienfazis
1
variklis
3 Trifazis variklis
Vieno kanalo
1
darbaratis
Sūkurinis
V
darbaratis
Pagal specialų
užsakymą
Z
pagaminti
produktai
Produkto gabenimas ir kėlimas
Visa kėlimo įranga turi būti tinkama atliekamiems
darbams ir prieš keliant siurblį patikrinta, ar nėra
pažeista. Negalima viršyti kėlimo įrangos keliamosios
galios. Siurblio masė nurodyta vardinėje plokštelėje.
Paaiškinimas
Siurblio tipas
Siurblio
pralaidumas
Siurblio išvadas
Galia [kW]
Fazių skaičius
Darbaračio
tipas
Specialus
variantas
