P
1
2

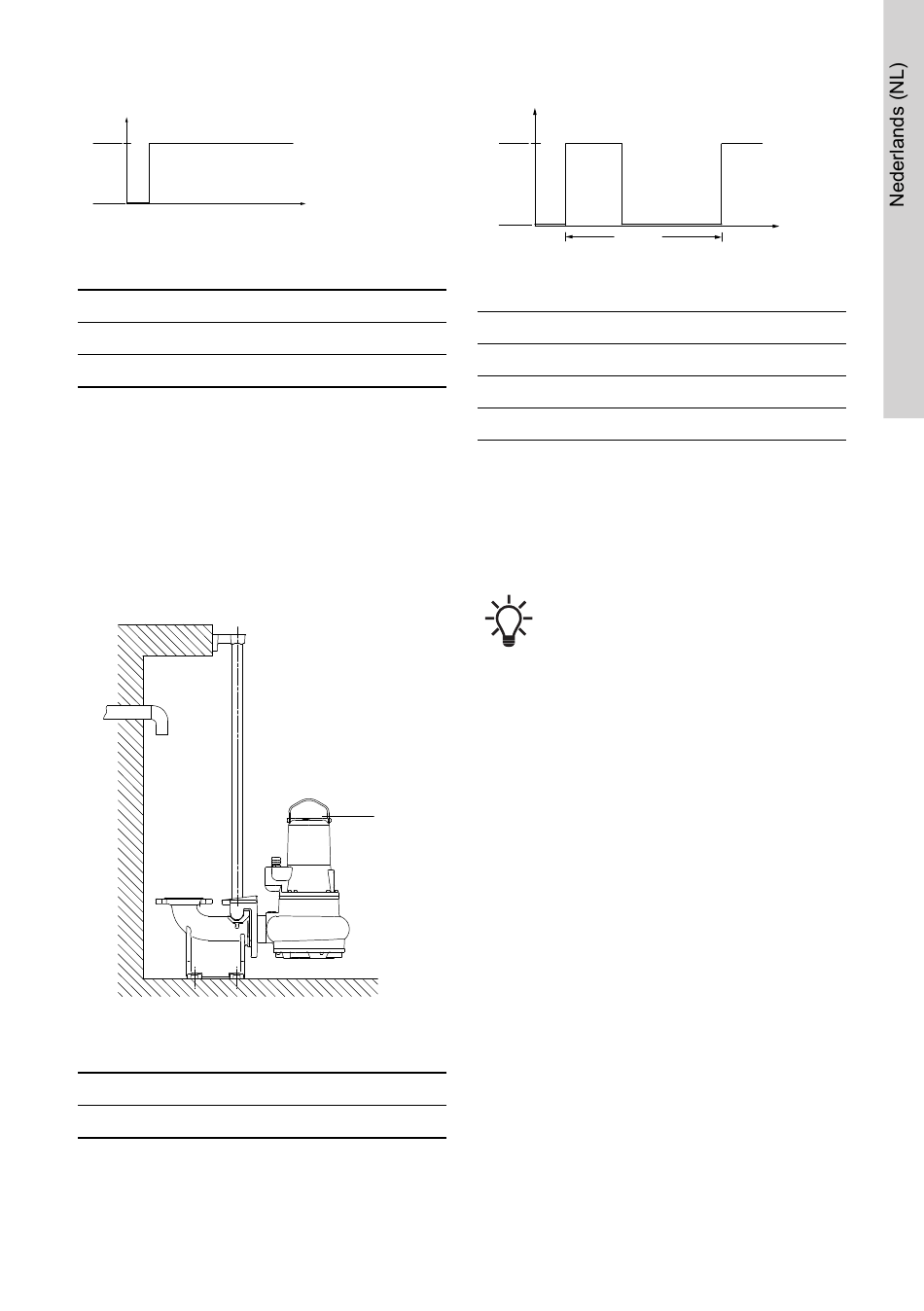

S1-bedrijf
Positie Beschrijving
1 Bedrijf
2 Stop
Het minimale vloeistofniveau bevindt zich aan de
bovenkant van het pomphuis.
Voor AP40 en AP50 pompen is bedrijf met
tussenpozen (S3) tussen de 40 °C en 60 °C
vloeistoftemperatuur toegestaan tot 30%. S3-bedrijf is
een reeks van werkcycli van 10 minuten. Elke cyclus
heeft een periode van 3 minuten constante belasting,
gevolgd door een rustperiode van 7 minuten. Het
thermisch evenwicht wordt niet bereikt tijdens de
cyclus.
Minimaal vloeistofniveau
Positie Beschrijving
1 Minimaal vloeistofniveau
t
1
P
1
2
3
S3-bedrijf
Positie Beschrijving
1 Bedrijf
2 Stop
3 Inschakelduur
Draairichting
De wikkeling van alle eenfase pompen is in de fabriek
ingesteld op de juiste draairichting. Voordat driefasen
pompen worden ingeschakeld dient de draairichting
gecontroleerd te worden. Een pijl op het statorhuis
geeft de juiste draairichting aan.
De waaier draait met de klok mee. Bij
inschakeling trekt de pomp tegen de klok
in.
Procedure 1:
1. Schakel de pomp in en meet de hoeveelheid
vloeistof of de persdruk.
2. Stop de pomp en verwissel twee fasen in de
voedingskabel.
3. Schakel de pomp opnieuw in en meet de
hoeveelheid vloeistof of de persdruk.
4. Schakel de pomp uit.
5. Vergelijk de resultaten van stappen 1 en 3. De
aansluiting die de grootste hoeveelheid vloeistof
of de hoogste druk geeft, heeft de juiste
draairichting.
Procedure 2:
1. Laat de pomp hangen aan een hijsapparaat
zoals de ketting die wordt gebruikt om de pomp
in de put te laten zakken.
2. Schakel de pomp in en uit en bekijk de beweging
(reactie) van de pomp.
3. Als de pomp correct is aangesloten, trekt deze
tegen de klok in.
4. Wanneer de draairichting verkeerd is, wisselt u
twee van de fasen in de voedingskabel om.
t
