P
1
2

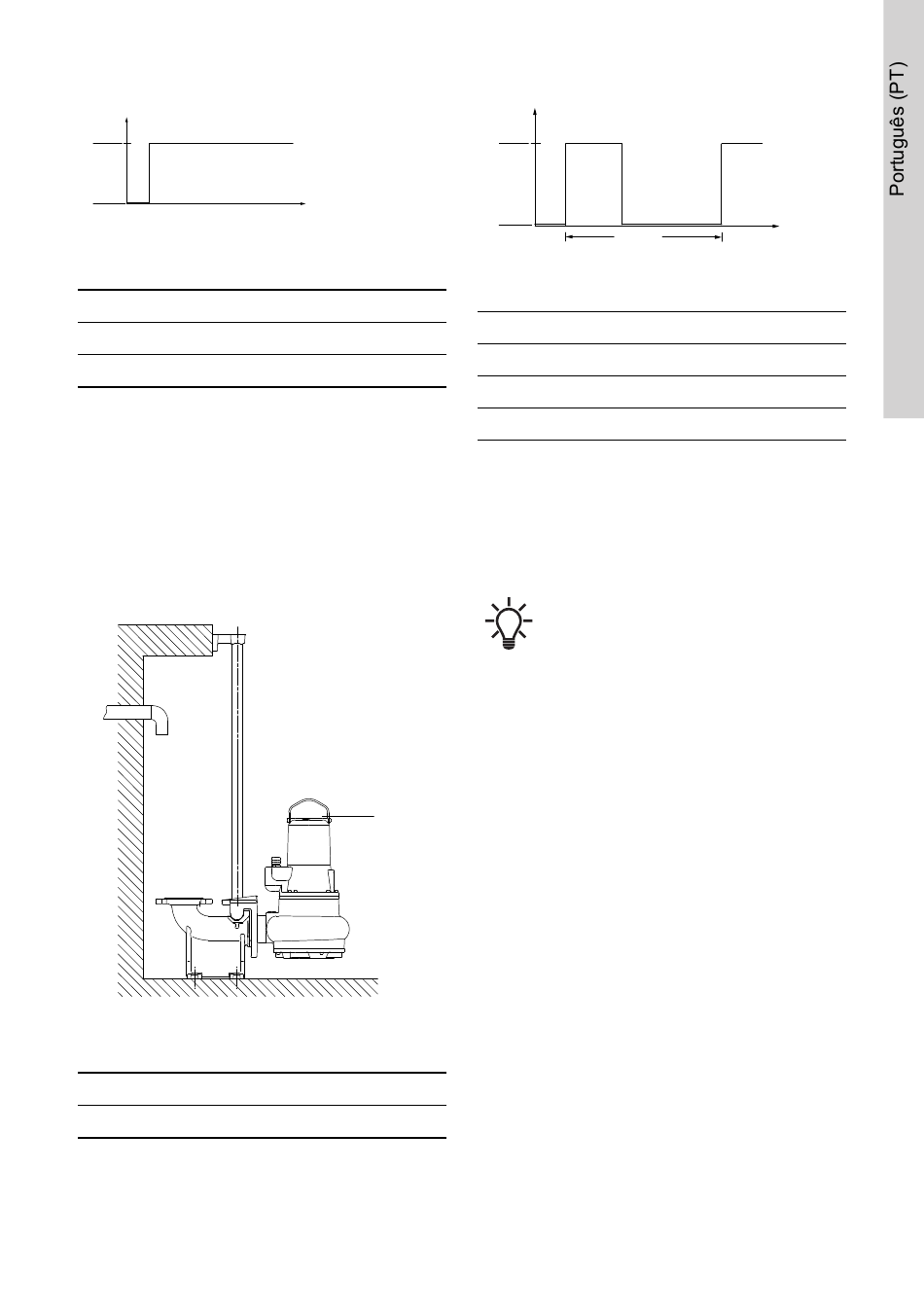

Funcionamento S1
Posição Descrição
1 Funcionamento
2 Paragem
O nível mínimo de líquido é na parte superior do
corpo da bomba.
Para as bombas AP40 e AP50, o funcionamento
intermitente (S3) a uma temperatura do líquido entre
40 ºC e 60 ºC é permitido até 30%. O funcionamento
S3 consiste numa série de ciclos de funcionamento
de 10 minutos. Cada ciclo tem um período de 3
minutos de carga constante seguido de um período
de 7 minutos de descanso. Não é alcançado
equilíbrio térmico durante o ciclo.
Nível mínimo do líquido
Posição Descrição
1 Nível mínimo do líquido
t
1
P
1
2
3
Funcionamento S3
Posição Descrição
1 Funcionamento
2 Paragem
3 Ciclo de funcionamento
Sentido de rotação
Todas as bombas monofásicas dispõem de cablagem
de fábrica para o sentido de rotação correto. Antes
de proceder ao arranque de bombas trifásicas,
verifique o sentido de rotação. Uma seta na carcaça
do estator indica o sentido de rotação correto.
O impulsor roda no sentido dos ponteiros
do relógio. Ao arrancar, a bomba dá um
solavanco no sentido contrário ao dos
ponteiros do relógio.
Procedimento 1:
1. Proceda ao arranque da bomba e meça a
quantidade de líquido ou a pressão de descarga.
2. Pare a bomba e troque duas fases no cabo de
alimentação.
3. Reinicie a bomba e meça a quantidade de
líquido ou a pressão de descarga.
4. Pare a bomba.
5. Compare os resultados dos passos 1 e 3. A
ligação que produzir a maior quantidade de
líquido ou a pressão mais elevada é o sentido de
rotação correto.
Procedimento 2:
1. Deixe a bomba suspensa num dispositivo de
elevação como, por exemplo, a corrente usada
para baixar a bomba para o poço.
2. Proceda ao arranque e paragem da bomba,
observando o movimento (solavancos) da
mesma.
3. Se estiver ligada corretamente, a bomba dá um
solavanco no sentido contrário ao dos ponteiros
do relógio.
4. Se o sentido de rotação estiver incorreto, troque
duas fases do cabo de alimentação.
t
