07/2020

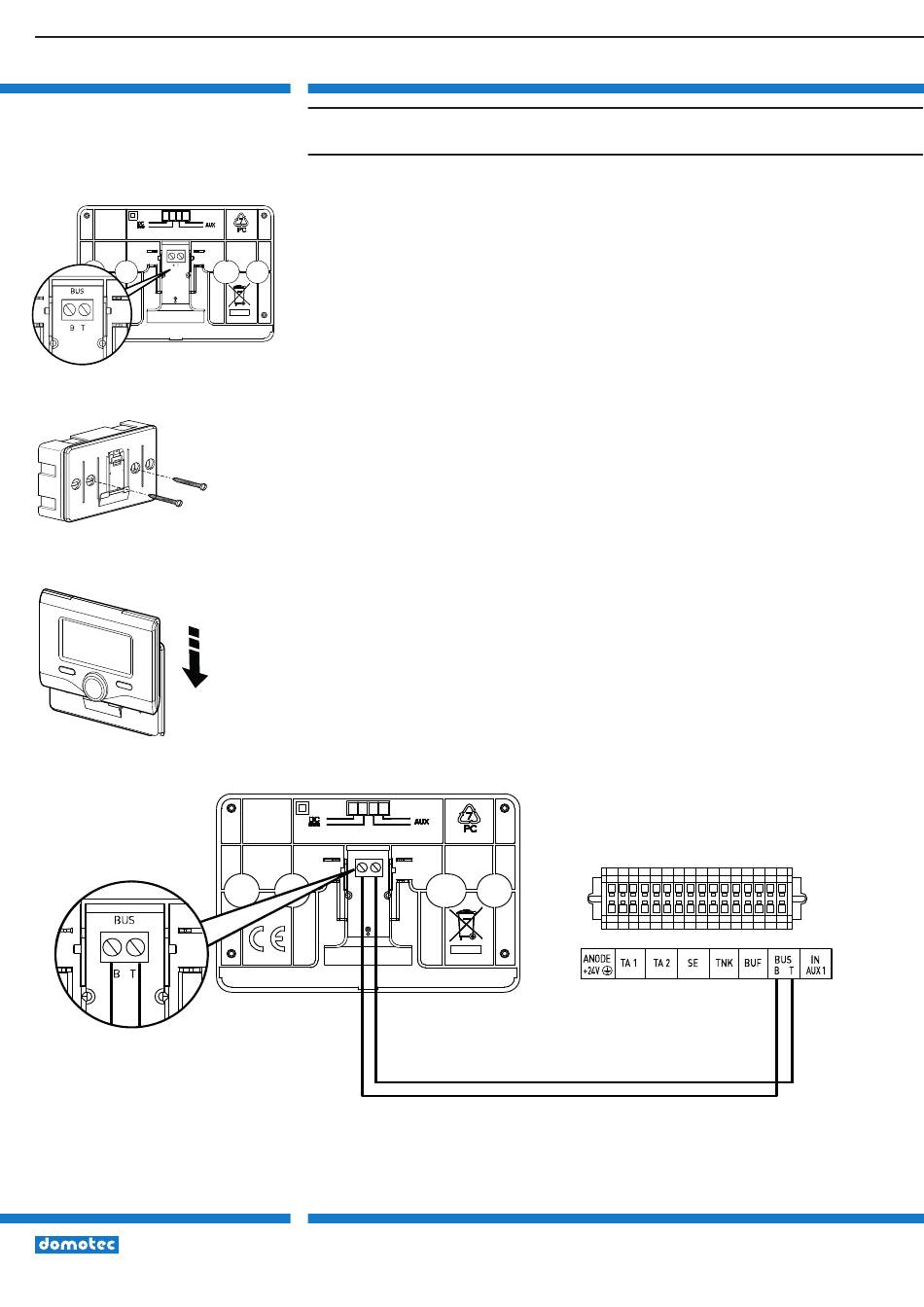

Abb. 9 Klemme
Abb. 10 Wandbesfestigung
Abb. 11 Befestigung Bedieneinheit
Abb. 12 Anschlussschema
Betriebs- und Montageanleitung
Wärmepumpen-Wassererwärmer Nuos Extra
3
Informationen Bedieneinheit
3.1 Installation
Standortwahl
Die Bedieneinheit misst die Umgebungstemperatur. Dies muss bei der Standortwahl
berücksichtigt werden. Die Bedieneinheit sollte nicht in der Nähe von Wärmequellen
(Heizkörper, direktes Sonnenlicht, Feuerstelle usw.) montiert werden. Auch Zugluft oder
Öffnungen nach aussen sollten vermie den werden. Ausserdem muss die Bedieneinheit
mindestens 1,5 m über dem Boden instal liert werden.
WARNUNG:
Nur die mitgelieferte Bedieneinheit verwenden. Die Installation der Bedieneinheit
muss von einem qualifizierten Techniker ausgeführt werden. Vor der Installation der
Bedieneinheit die Stromversorgung trennen.
Wandmontage
Die Bedieneinheit muss an der Wand montiert werden, bevor die BUS-Leitung ange-
schlossen wird:
-
Das Adernpaar an der Klemme an schliessen (Abb . 16)
-
Die benötigten Befestigungslöcher öffnen
-
Das Unterteil des Gerätes mit den mitgelieferten Schrauben an dem Gehäuse an
der Wand befestigen (Abb. 17)
-
Die Bedieneinheit auf das Unterteil setzen und vorsichtig nach unten drücken bis
es einrastet. (Abb. 18)
Anschluss an die Anlage
Das Senden, Empfangen und Entschlüsseln wird über ein BUS-Signalprotokoll ausge-
führt, das die Interaktion zwischen Anlage und Bedieneinheit sicherstellt. Die Adern an
der Anschlussleiste an der Schalttafel des Innengerätes der Anlage anschliessen.
HINWEIS: Zur Vermeidung von Überlagerungsstörungen ein abgeschirmtes Kabel oder
ein verdrilltes Doppelkabel verwenden.
BEDIENEINHEIT
BA–16
INNENGERÄT
Telefon 062 787 87 87, Fax 0800 805 815
