07/2020

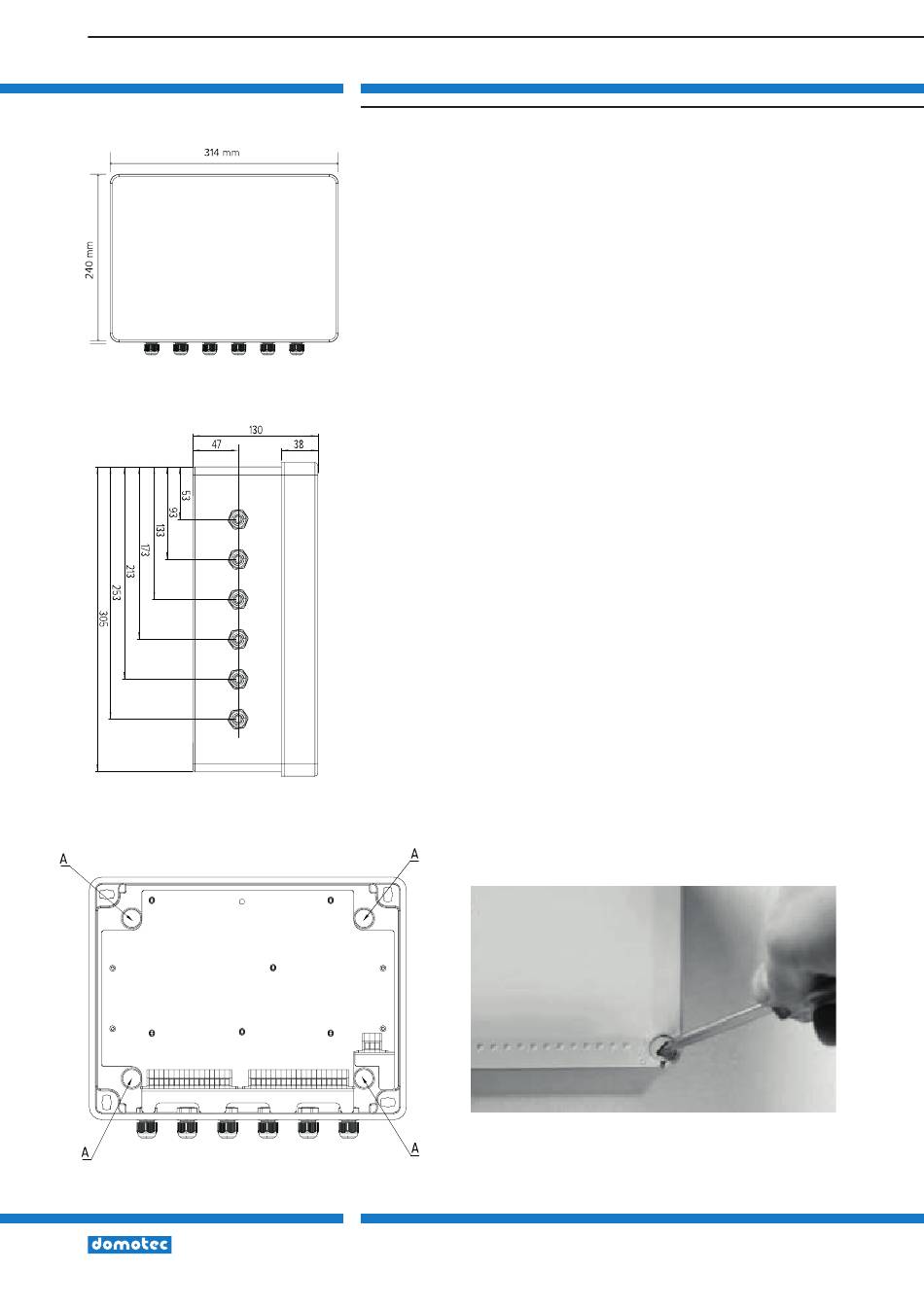

Abb. 7 Innengerät
Abb. 8 Wandmontage
Betriebs- und Montageanleitung
Wärmepumpen-Wassererwärmer Nuos Extra
2.2 Innengerät Light Box
2.2.1 Vorinstallation
Die Light Box ist für die Wandmontage vorgesehen. Vergewissern Sie sich nach dem
Transport , dass alle Modulkompo nenten intakt sind und nicht durch Stoss einwirkungen
beschädigt wurden. Falls augenscheinliche Schäden am Pro dukt vorliegen, darf die
Installation nicht fortgesetzt werden.
VORSICHT
Achten Sie beim Anbohren der Wand da rauf, keine bestehenden Elektroleitungen oder
Rohrleitungen zu beschädigen.
WANDMONTAGE
Der erste Schritt besteht darin, die Ab deckung zu entfernen: Drehen Sie alle vier
Verriegelungsschrauben mit einem Schraubenzieher um 90 Grad (1).
In den vier Ecken des Kastens befinden sich vier vorgestanzte Löcher (2).
Gehen Sie nun wie folgt vor:
Bohren Sie mit einem 3,5-mm-Bohrer vier Löcher in den Kasten (A).
Suchen Sie eine geeignete Wand, bohren Sie ein Loch mit einem 6-mm-Bohrer und
führen Sie in das Loch einen der vier mitgelieferten Dübel ein.
Befestigen Sie die Light Box an die Wand und führen Sie eine der
Befestigungsschrauben in eines der vier Löcher ein.
• Richten Sie die Light Box mit einer Wasserwaage horizontal aus.
• Anschliessend können Sie mit einem 3,5-mm-Bohrer die anderen drei Lö cher in die
Light Box bohren.
• Entfernen Sie nun die Light Box und vergrössern Sie die Löcher mit einem
6-mm-Bohrer, bevor Sie die anderen drei Dübel in die Löcher einführen.
• Nun können Sie die Light Box mit den restlichen Befestigungsschrau ben fixieren.
• Stellen Sie die elektrischen Anschlüsse gemäss dem entsprechenden Abschnitt her.
• Schliessen und verriegeln Sie die Ab deckung.
BA–15
