07/2020

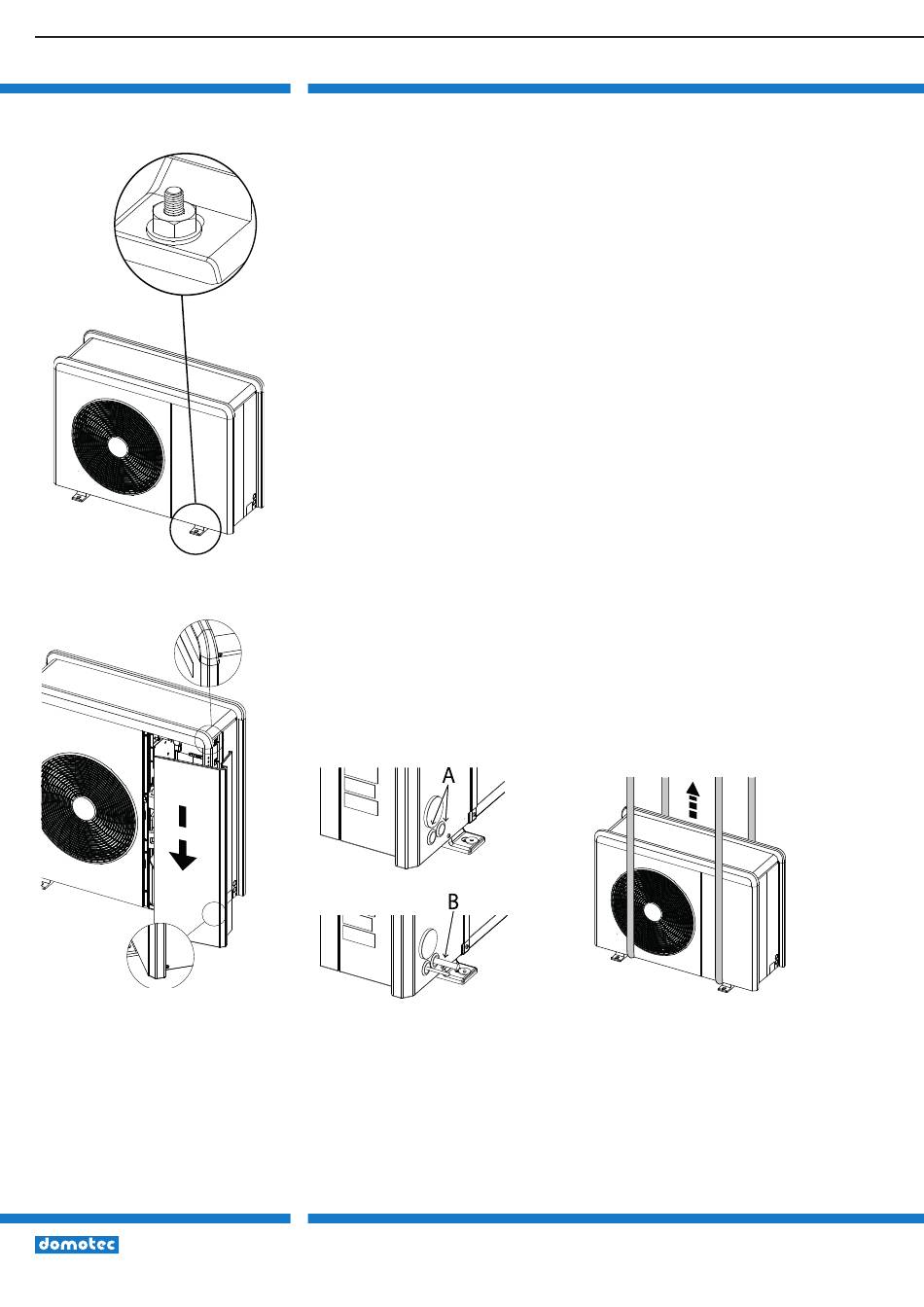

Abb. 3 Standfuss
Abb. 4 Ausbau Frontplatte
Betriebs- und Montageanleitung
Wärmepumpen-Wassererwärmer Nuos Extra
2.1.3 Installation
ACHTUNG:
Vor der Installation Stabilität und ho rizontale Lage der Standfusses über prüfen. Gemäss
den Abbildungen den Standfuss des Aussengerätes mit geeigneten Ankerschrauben
(M10, 2 Paare) am Untergrund fixieren. Wenn das Aussengerät starkem Luft strom
ausgesetzt ist, muss das Geblä se mit einem Schutzgitter geschützt werden. Korrekte
Positionierung und einwandfreie Funktion sicherstellen.
Öffnen der seitlichen Durchführungen
Zur Durchführung von Kabeln werden
mit einem Schraubendreher die
vorge stanzten Teile (A) am Gehäuse des
Aussengerätes entfernt. Für ein effektives
Entfernen des Materials bleibt die
Frontplatte am Gerät.
Vor dem Durchführen von Kabeln wer den
die schwarzen Durchführungsdich tungen
(B) eingesetzt, die im Dokumenten-
umschlag mitgeliefert wurden.
Ausbau der Frontplatte
Die Schrauben entfernen, die die
Frontplatte fixieren, und diese nach
vorne und unten ziehen.
Abb. 5 Öffnen Seitliche Durchführung
BA–14
Transport
Bei Transport, Einrichtung, Vorbereitung
und der Handhabung von schweren
Gegenständen, die die Wärmepumpe
beschädigen können, ist Vorsicht und
Sorgfalt geboten. Für den Transport wird
die Wärmepumpe ab Werk auf einer
Palette fi xiert und mit einer Karton-
verpackung vor Beschädigung geschützt.
Die Ver packung erst am endgültigen
Aufstel lungsort der Wärmepumpe
entfernen. Für den Transport des
Gerätes die Transportgurte verwenden.
Abb. 6 Transport
Telefon 062 787 87 87, Fax 0800 805 815
