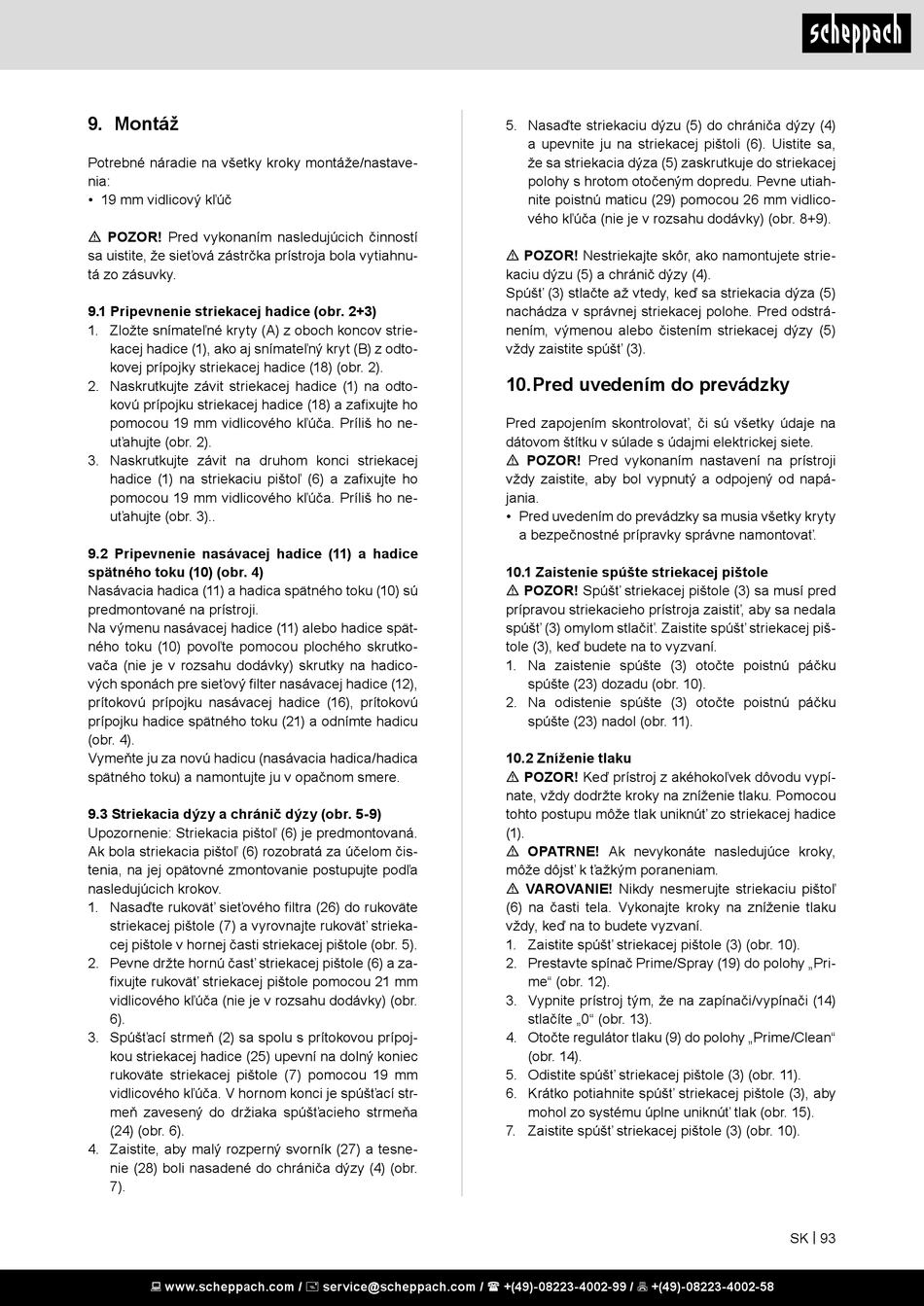

9. Montáž
Potrebné náradie na všetky kroky montáže/nastave-
nia:
• 19 mm vidlicový kľúč
m POZOR! Pred vykonaním nasledujúcich činností
sa uistite, že sieťová zástrčka prístroja bola vytiahnu-
tá zo zásuvky.
9.1 Pripevnenie striekacej hadice (obr. 2+3)
1. Zložte snímateľné kryty (A) z oboch koncov strie-
kacej hadice (1), ako aj snímateľný kryt (B) z odto-
kovej prípojky striekacej hadice (18) (obr. 2).
2. Naskrutkujte závit striekacej hadice (1) na odto-
kovú prípojku striekacej hadice (18) a zafixujte ho
pomocou 19 mm vidlicového kľúča. Príliš ho ne-
uťahujte (obr. 2).
3. Naskrutkujte závit na druhom konci striekacej
hadice (1) na striekaciu pištoľ (6) a zafixujte ho
pomocou 19 mm vidlicového kľúča. Príliš ho ne-
uťahujte (obr. 3)..
9.2 Pripevnenie nasávacej hadice (11) a hadice
spätného toku (10) (obr. 4)
Nasávacia hadica (11) a hadica spätného toku (10) sú
predmontované na prístroji.
Na výmenu nasávacej hadice (11) alebo hadice spät-
ného toku (10) povoľte pomocou plochého skrutko-
vača (nie je v rozsahu dodávky) skrutky na hadico-
vých sponách pre sieťový filter nasávacej hadice (12),
prítokovú prípojku nasávacej hadice (16), prítokovú
prípojku hadice spätného toku (21) a odnímte hadicu
(obr. 4).
Vymeňte ju za novú hadicu (nasávacia hadica/hadica
spätného toku) a namontujte ju v opačnom smere.
9.3 Striekacia dýzy a chránič dýzy (obr. 5-9)
Upozornenie: Striekacia pištoľ (6) je predmontovaná.
Ak bola striekacia pištoľ (6) rozobratá za účelom čis-
tenia, na jej opätovné zmontovanie postupujte podľa
nasledujúcich krokov.
1. Nasaďte rukoväť sieťového filtra (26) do rukoväte
striekacej pištole (7) a vyrovnajte rukoväť strieka-
cej pištole v hornej časti striekacej pištole (obr. 5).
2. Pevne držte hornú časť striekacej pištole (6) a za-
fixujte rukoväť striekacej pištole pomocou 21 mm
vidlicového kľúča (nie je v rozsahu dodávky) (obr.
6).
3. Spúšťací strmeň (2) sa spolu s prítokovou prípoj-
kou striekacej hadice (25) upevní na dolný koniec
rukoväte striekacej pištole (7) pomocou 19 mm
vidlicového kľúča. V hornom konci je spúšťací str-
meň zavesený do držiaka spúšťacieho strmeňa
(24) (obr. 6).
4. Zaistite, aby malý rozperný svorník (27) a tesne-
nie (28) boli nasadené do chrániča dýzy (4) (obr.
7).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
5. Nasaďte striekaciu dýzu (5) do chrániča dýzy (4)
a upevnite ju na striekacej pištoli (6). Uistite sa,
že sa striekacia dýza (5) zaskrutkuje do striekacej
polohy s hrotom otočeným dopredu. Pevne utiah-
nite poistnú maticu (29) pomocou 26 mm vidlico-
vého kľúča (nie je v rozsahu dodávky) (obr. 8+9).
m POZOR! Nestriekajte skôr, ako namontujete strie-
kaciu dýzu (5) a chránič dýzy (4).
Spúšť (3) stlačte až vtedy, keď sa striekacia dýza (5)
nachádza v správnej striekacej polohe. Pred odstrá-
nením, výmenou alebo čistením striekacej dýzy (5)
vždy zaistite spúšť (3).
10. Pred uvedením do prevádzky
Pred zapojením skontrolovať, či sú všetky údaje na
dátovom štítku v súlade s údajmi elektrickej siete.
m POZOR! Pred vykonaním nastavení na prístroji
vždy zaistite, aby bol vypnutý a odpojený od napá-
jania.
• Pred uvedením do prevádzky sa musia všetky kryty
a bezpečnostné prípravky správne namontovať.
10.1 Zaistenie spúšte striekacej pištole
m POZOR! Spúšť striekacej pištole (3) sa musí pred
prípravou striekacieho prístroja zaistiť, aby sa nedala
spúšť (3) omylom stlačiť. Zaistite spúšť striekacej piš-
tole (3), keď budete na to vyzvaní.
1. Na zaistenie spúšte (3) otočte poistnú páčku
spúšte (23) dozadu (obr. 10).
2. Na odistenie spúšte (3) otočte poistnú páčku
spúšte (23) nadol (obr. 11).
10.2 Zníženie tlaku
m POZOR! Keď prístroj z akéhokoľvek dôvodu vypí-
nate, vždy dodržte kroky na zníženie tlaku. Pomocou
tohto postupu môže tlak uniknúť zo striekacej hadice
(1).
m OPATRNE! Ak nevykonáte nasledujúce kroky,
môže dôjsť k ťažkým poraneniam.
m VAROVANIE! Nikdy nesmerujte striekaciu pištoľ
(6) na časti tela. Vykonajte kroky na zníženie tlaku
vždy, keď na to budete vyzvaní.
1. Zaistite spúšť striekacej pištole (3) (obr. 10).
2. Prestavte spínač Prime/Spray (19) do polohy „Pri-
me" (obr. 12).
3. Vypnite prístroj tým, že na zapínači/vypínači (14)
stlačíte „0" (obr. 13).
4. Otočte regulátor tlaku (9) do polohy „Prime/Clean"
(obr. 14).
5. Odistite spúšť striekacej pištole (3) (obr. 11).
6. Krátko potiahnite spúšť striekacej pištole (3), aby
mohol zo systému úplne uniknúť tlak (obr. 15).
7. Zaistite spúšť striekacej pištole (3) (obr. 10).
