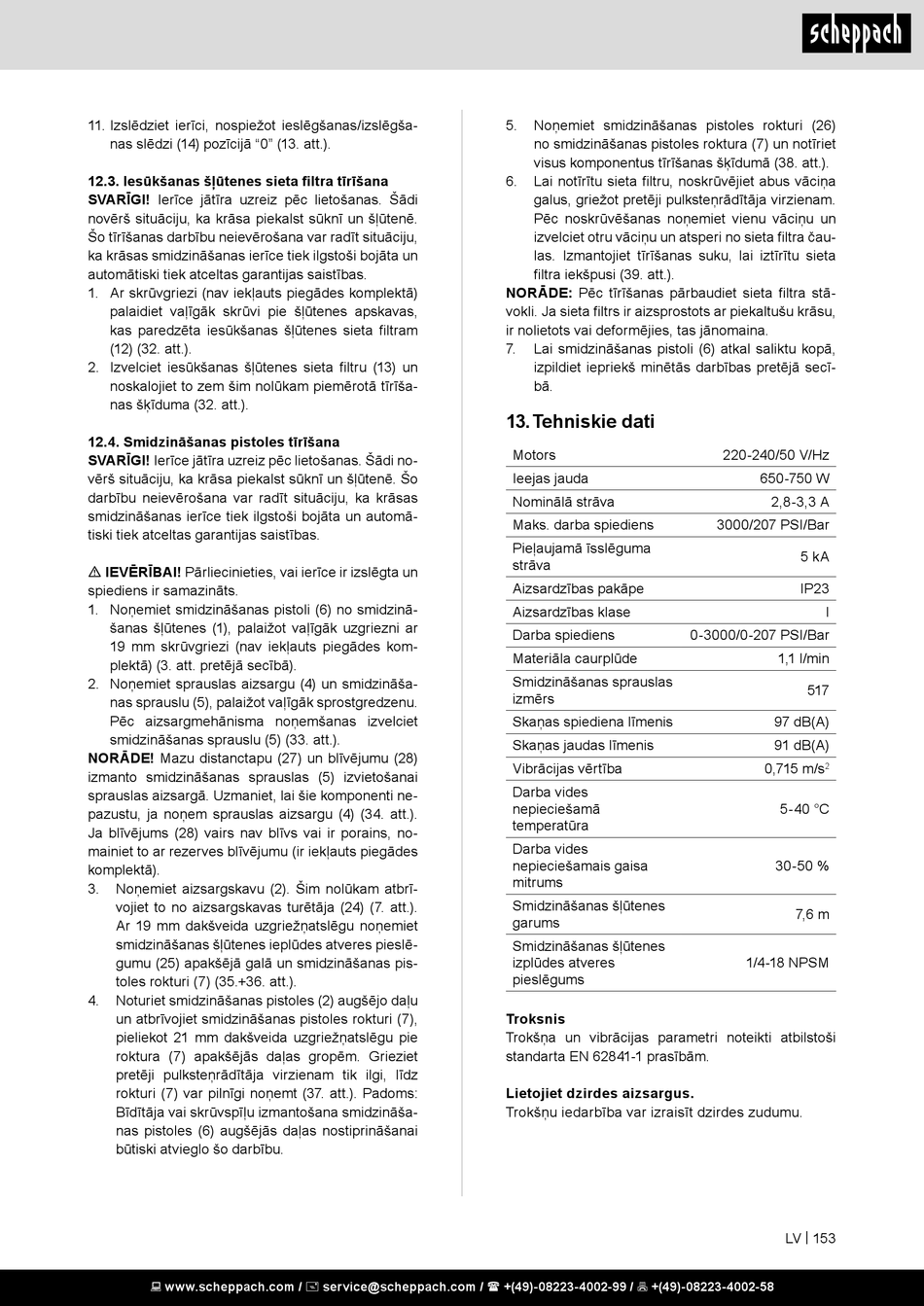

11. Izslēdziet ierīci, nospiežot ieslēgšanas/izslēgša-
nas slēdzi (14) pozīcijā "0" (13. att.).
12.3. Iesūkšanas šļūtenes sieta filtra tīrīšana
SVARĪGI! Ierīce jātīra uzreiz pēc lietošanas. Šādi
novērš situāciju, ka krāsa piekalst sūknī un šļūtenē.
Šo tīrīšanas darbību neievērošana var radīt situāciju,
ka krāsas smidzināšanas ierīce tiek ilgstoši bojāta un
automātiski tiek atceltas garantijas saistības.
1. Ar skrūvgriezi (nav iekļauts piegādes komplektā)
palaidiet vaļīgāk skrūvi pie šļūtenes apskavas,
kas paredzēta iesūkšanas šļūtenes sieta filtram
(12) (32. att.).
2. Izvelciet iesūkšanas šļūtenes sieta filtru (13) un
noskalojiet to zem šim nolūkam piemērotā tīrīša-
nas šķīduma (32. att.).
12.4. Smidzināšanas pistoles tīrīšana
SVARĪGI! Ierīce jātīra uzreiz pēc lietošanas. Šādi no-
vērš situāciju, ka krāsa piekalst sūknī un šļūtenē. Šo
darbību neievērošana var radīt situāciju, ka krāsas
smidzināšanas ierīce tiek ilgstoši bojāta un automā-
tiski tiek atceltas garantijas saistības.
m IEVĒRĪBAI! Pārliecinieties, vai ierīce ir izslēgta un
spiediens ir samazināts.
1. Noņemiet smidzināšanas pistoli (6) no smidzinā-
šanas šļūtenes (1), palaižot vaļīgāk uzgriezni ar
19 mm skrūvgriezi (nav iekļauts piegādes kom-
plektā) (3. att. pretējā secībā).
2. Noņemiet sprauslas aizsargu (4) un smidzināša-
nas sprauslu (5), palaižot vaļīgāk sprostgredzenu.
Pēc aizsargmehānisma noņemšanas izvelciet
smidzināšanas sprauslu (5) (33. att.).
NORĀDE! Mazu distanctapu (27) un blīvējumu (28)
izmanto smidzināšanas sprauslas (5) izvietošanai
sprauslas aizsargā. Uzmaniet, lai šie komponenti ne-
pazustu, ja noņem sprauslas aizsargu (4) (34. att.).
Ja blīvējums (28) vairs nav blīvs vai ir porains, no-
mainiet to ar rezerves blīvējumu (ir iekļauts piegādes
komplektā).
3. Noņemiet aizsargskavu (2). Šim nolūkam atbrī-
vojiet to no aizsargskavas turētāja (24) (7. att.).
Ar 19 mm dakšveida uzgriežņatslēgu noņemiet
smidzināšanas šļūtenes ieplūdes atveres pieslē-
gumu (25) apakšējā galā un smidzināšanas pis-
toles rokturi (7) (35.+36. att.).
4. Noturiet smidzināšanas pistoles (2) augšējo daļu
un atbrīvojiet smidzināšanas pistoles rokturi (7),
pieliekot 21 mm dakšveida uzgriežņatslēgu pie
roktura (7) apakšējās daļas gropēm. Grieziet
pretēji pulksteņrādītāja virzienam tik ilgi, līdz
rokturi (7) var pilnīgi noņemt (37. att.). Padoms:
Bīdītāja vai skrūvspīļu izmantošana smidzināša-
nas pistoles (6) augšējās daļas nostiprināšanai
būtiski atvieglo šo darbību.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
5. Noņemiet smidzināšanas pistoles rokturi (26)
no smidzināšanas pistoles roktura (7) un notīriet
visus komponentus tīrīšanas šķīdumā (38. att.).
6. Lai notīrītu sieta filtru, noskrūvējiet abus vāciņa
galus, griežot pretēji pulksteņrādītāja virzienam.
Pēc noskrūvēšanas noņemiet vienu vāciņu un
izvelciet otru vāciņu un atsperi no sieta filtra čau-
las. Izmantojiet tīrīšanas suku, lai iztīrītu sieta
filtra iekšpusi (39. att.).
NORĀDE: Pēc tīrīšanas pārbaudiet sieta filtra stā-
vokli. Ja sieta filtrs ir aizsprostots ar piekaltušu krāsu,
ir nolietots vai deformējies, tas jānomaina.
7. Lai smidzināšanas pistoli (6) atkal saliktu kopā,
izpildiet iepriekš minētās darbības pretējā secī-
bā.

13. Tehniskie dati

Motors
Ieejas jauda
Nominālā strāva
Maks. darba spiediens
Pieļaujamā īsslēguma
strāva
Aizsardzības pakāpe
Aizsardzības klase
Darba spiediens
Materiāla caurplūde
Smidzināšanas sprauslas
izmērs
Skaņas spiediena līmenis
Skaņas jaudas līmenis
Vibrācijas vērtība
Darba vides
nepieciešamā
temperatūra
Darba vides
nepieciešamais gaisa
mitrums
Smidzināšanas šļūtenes
garums
Smidzināšanas šļūtenes
izplūdes atveres
pieslēgums
Troksnis
Trokšņa un vibrācijas parametri noteikti atbilstoši
standarta EN 62841-1 prasībām.
Lietojiet dzirdes aizsargus.
Trokšņu iedarbība var izraisīt dzirdes zudumu.
220-240/50 V/Hz
650-750 W
2,8-3,3 A
3000/207 PSI/Bar
5 kA
IP23
I
0-3000/0-207 PSI/Bar
1,1 l/min
517
97 dB(A)
91 dB(A)
0,715 m/s
2
5-40 °C
30-50 %
7,6 m
1/4-18 NPSM
LV | 153
