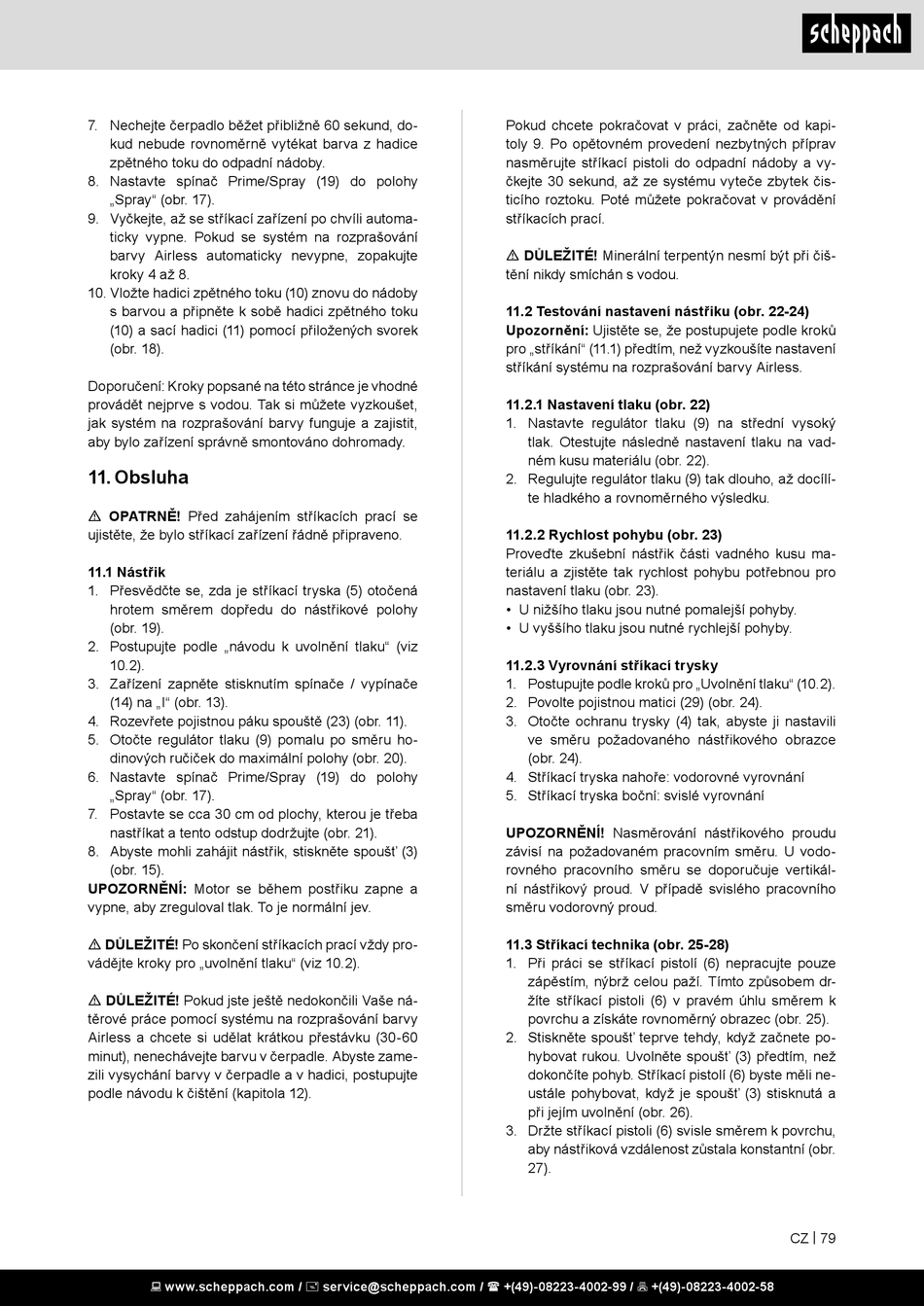

Obsluha - Scheppach ACS3000 Original Bedienungsanleitung

7. Nechejte čerpadlo běžet přibližně 60 sekund, do-
kud nebude rovnoměrně vytékat barva z hadice
zpětného toku do odpadní nádoby.
8. Nastavte spínač Prime/Spray (19) do polohy
„Spray" (obr. 17).
9. Vyčkejte, až se stříkací zařízení po chvíli automa-
ticky vypne. Pokud se systém na rozprašování
barvy Airless automaticky nevypne, zopakujte
kroky 4 až 8.
10. Vložte hadici zpětného toku (10) znovu do nádoby
s barvou a připněte k sobě hadici zpětného toku
(10) a sací hadici (11) pomocí přiložených svorek
(obr. 18).
Doporučení: Kroky popsané na této stránce je vhodné
provádět nejprve s vodou. Tak si můžete vyzkoušet,
jak systém na rozprašování barvy funguje a zajistit,
aby bylo zařízení správně smontováno dohromady.

11. Obsluha

m OPATRNĚ! Před zahájením stříkacích prací se
ujistěte, že bylo stříkací zařízení řádně připraveno.
11.1 Nástřik
1. Přesvědčte se, zda je stříkací tryska (5) otočená
hrotem směrem dopředu do nástřikové polohy
(obr. 19).
2. Postupujte podle „návodu k uvolnění tlaku" (viz
10.2).
3. Zařízení zapněte stisknutím spínače / vypínače
(14) na „I" (obr. 13).
4. Rozevřete pojistnou páku spouště (23) (obr. 11).
5. Otočte regulátor tlaku (9) pomalu po směru ho-
dinových ručiček do maximální polohy (obr. 20).
6. Nastavte spínač Prime/Spray (19) do polohy
„Spray" (obr. 17).
7. Postavte se cca 30 cm od plochy, kterou je třeba
nastříkat a tento odstup dodržujte (obr. 21).
8. Abyste mohli zahájit nástřik, stiskněte spoušť (3)
(obr. 15).
UPOZORNĚNÍ: Motor se během postřiku zapne a
vypne, aby zreguloval tlak. To je normální jev.
m DŮLEŽITÉ! Po skončení stříkacích prací vždy pro-
vádějte kroky pro „uvolnění tlaku" (viz 10.2).
m DŮLEŽITÉ! Pokud jste ještě nedokončili Vaše ná-
těrové práce pomocí systému na rozprašování barvy
Airless a chcete si udělat krátkou přestávku (30-60
minut), nenechávejte barvu v čerpadle. Abyste zame-
zili vysychání barvy v čerpadle a v hadici, postupujte
podle návodu k čištění (kapitola 12).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Pokud chcete pokračovat v práci, začněte od kapi-
toly 9. Po opětovném provedení nezbytných příprav
nasměrujte stříkací pistoli do odpadní nádoby a vy-
čkejte 30 sekund, až ze systému vyteče zbytek čis-
ticího roztoku. Poté můžete pokračovat v provádění
stříkacích prací.
m DŮLEŽITÉ! Minerální terpentýn nesmí být při čiš-
tění nikdy smíchán s vodou.
11.2 Testování nastavení nástřiku (obr. 22-24)
Upozornění: Ujistěte se, že postupujete podle kroků
pro „stříkání" (11.1) předtím, než vyzkoušíte nastavení
stříkání systému na rozprašování barvy Airless.
11.2.1 Nastavení tlaku (obr. 22)
1. Nastavte regulátor tlaku (9) na střední vysoký
tlak. Otestujte následně nastavení tlaku na vad-
ném kusu materiálu (obr. 22).
2. Regulujte regulátor tlaku (9) tak dlouho, až docílí-
te hladkého a rovnoměrného výsledku.
11.2.2 Rychlost pohybu (obr. 23)
Proveďte zkušební nástřik části vadného kusu ma-
teriálu a zjistěte tak rychlost pohybu potřebnou pro
nastavení tlaku (obr. 23).
• U nižšího tlaku jsou nutné pomalejší pohyby.
• U vyššího tlaku jsou nutné rychlejší pohyby.
11.2.3 Vyrovnání stříkací trysky
1. Postupujte podle kroků pro „Uvolnění tlaku" (10.2).
2. Povolte pojistnou matici (29) (obr. 24).
3. Otočte ochranu trysky (4) tak, abyste ji nastavili
ve směru požadovaného nástřikového obrazce
(obr. 24).
4. Stříkací tryska nahoře: vodorovné vyrovnání
5. Stříkací tryska boční: svislé vyrovnání
UPOZORNĚNÍ! Nasměrování nástřikového proudu
závisí na požadovaném pracovním směru. U vodo-
rovného pracovního směru se doporučuje vertikál-
ní nástřikový proud. V případě svislého pracovního
směru vodorovný proud.
11.3 Stříkací technika (obr. 25-28)
1. Při práci se stříkací pistolí (6) nepracujte pouze
zápěstím, nýbrž celou paží. Tímto způsobem dr-
žíte stříkací pistoli (6) v pravém úhlu směrem k
povrchu a získáte rovnoměrný obrazec (obr. 25).
2. Stiskněte spoušť teprve tehdy, když začnete po-
hybovat rukou. Uvolněte spoušť (3) předtím, než
dokončíte pohyb. Stříkací pistolí (6) byste měli ne-
ustále pohybovat, když je spoušť (3) stisknutá a
při jejím uvolnění (obr. 26).
3. Držte stříkací pistoli (6) svisle směrem k povrchu,
aby nástřiková vzdálenost zůstala konstantní (obr.
27).
CZ | 79
