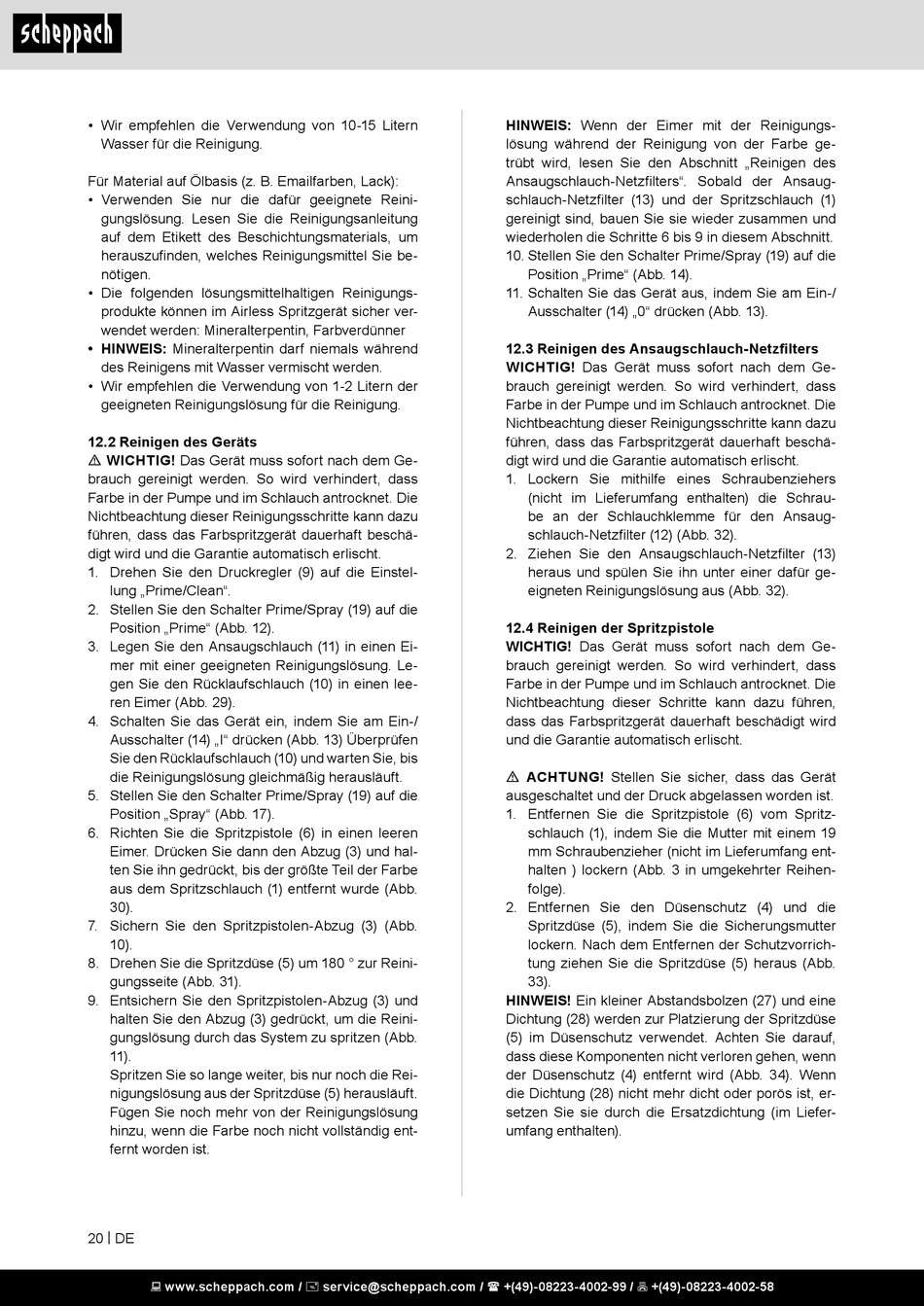

Scheppach ACS3000 Original Bedienungsanleitung Seite 20

• Wir empfehlen die Verwendung von 10-15 Litern
Wasser für die Reinigung.
Für Material auf Ölbasis (z. B. Emailfarben, Lack):
• Verwenden Sie nur die dafür geeignete Reini-
gungslösung. Lesen Sie die Reinigungsanleitung
auf dem Etikett des Beschichtungsmaterials, um
herauszufinden, welches Reinigungsmittel Sie be-
nötigen.
• Die folgenden lösungsmittelhaltigen Reinigungs-
produkte können im Airless Spritzgerät sicher ver-
wendet werden: Mineralterpentin, Farbverdünner
• HINWEIS: Mineralterpentin darf niemals während
des Reinigens mit Wasser vermischt werden.
• Wir empfehlen die Verwendung von 1-2 Litern der
geeigneten Reinigungslösung für die Reinigung.
12.2 Reinigen des Geräts
m WICHTIG! Das Gerät muss sofort nach dem Ge-
brauch gereinigt werden. So wird verhindert, dass
Farbe in der Pumpe und im Schlauch antrocknet. Die
Nichtbeachtung dieser Reinigungsschritte kann dazu
führen, dass das Farbspritzgerät dauerhaft beschä-
digt wird und die Garantie automatisch erlischt.
1. Drehen Sie den Druckregler (9) auf die Einstel-
lung „Prime/Clean".
2. Stellen Sie den Schalter Prime/Spray (19) auf die
Position „Prime" (Abb. 12).
3. Legen Sie den Ansaugschlauch (11) in einen Ei-
mer mit einer geeigneten Reinigungslösung. Le-
gen Sie den Rücklaufschlauch (10) in einen lee-
ren Eimer (Abb. 29).
4. Schalten Sie das Gerät ein, indem Sie am Ein-/
Ausschalter (14) „I" drücken (Abb. 13) Überprüfen
Sie den Rücklaufschlauch (10) und warten Sie, bis
die Reinigungslösung gleichmäßig herausläuft.
5. Stellen Sie den Schalter Prime/Spray (19) auf die
Position „Spray" (Abb. 17).
6. Richten Sie die Spritzpistole (6) in einen leeren
Eimer. Drücken Sie dann den Abzug (3) und hal-
ten Sie ihn gedrückt, bis der größte Teil der Farbe
aus dem Spritzschlauch (1) entfernt wurde (Abb.
30).
7. Sichern Sie den Spritzpistolen-Abzug (3) (Abb.
10).
8. Drehen Sie die Spritzdüse (5) um 180 ° zur Reini-
gungsseite (Abb. 31).
9. Entsichern Sie den Spritzpistolen-Abzug (3) und
halten Sie den Abzug (3) gedrückt, um die Reini-
gungslösung durch das System zu spritzen (Abb.
11).
Spritzen Sie so lange weiter, bis nur noch die Rei-
nigungslösung aus der Spritzdüse (5) herausläuft.
Fügen Sie noch mehr von der Reinigungslösung
hinzu, wenn die Farbe noch nicht vollständig ent-
fernt worden ist.
20 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
HINWEIS: Wenn der Eimer mit der Reinigungs-
lösung während der Reinigung von der Farbe ge-
trübt wird, lesen Sie den Abschnitt „Reinigen des
Ansaugschlauch-Netzfilters". Sobald der Ansaug-
schlauch-Netzfilter (13) und der Spritzschlauch (1)
gereinigt sind, bauen Sie sie wieder zusammen und
wiederholen die Schritte 6 bis 9 in diesem Abschnitt.
10. Stellen Sie den Schalter Prime/Spray (19) auf die
Position „Prime" (Abb. 14).
11. Schalten Sie das Gerät aus, indem Sie am Ein-/
Ausschalter (14) „0" drücken (Abb. 13).
12.3 Reinigen des Ansaugschlauch-Netzfilters
WICHTIG! Das Gerät muss sofort nach dem Ge-
brauch gereinigt werden. So wird verhindert, dass
Farbe in der Pumpe und im Schlauch antrocknet. Die
Nichtbeachtung dieser Reinigungsschritte kann dazu
führen, dass das Farbspritzgerät dauerhaft beschä-
digt wird und die Garantie automatisch erlischt.
1. Lockern Sie mithilfe eines Schraubenziehers
(nicht im Lieferumfang enthalten) die Schrau-
be an der Schlauchklemme für den Ansaug-
schlauch-Netzfilter (12) (Abb. 32).
2. Ziehen Sie den Ansaugschlauch-Netzfilter (13)
heraus und spülen Sie ihn unter einer dafür ge-
eigneten Reinigungslösung aus (Abb. 32).
12.4 Reinigen der Spritzpistole
WICHTIG! Das Gerät muss sofort nach dem Ge-
brauch gereinigt werden. So wird verhindert, dass
Farbe in der Pumpe und im Schlauch antrocknet. Die
Nichtbeachtung dieser Schritte kann dazu führen,
dass das Farbspritzgerät dauerhaft beschädigt wird
und die Garantie automatisch erlischt.
m ACHTUNG! Stellen Sie sicher, dass das Gerät
ausgeschaltet und der Druck abgelassen worden ist.
1. Entfernen Sie die Spritzpistole (6) vom Spritz-
schlauch (1), indem Sie die Mutter mit einem 19
mm Schraubenzieher (nicht im Lieferumfang ent-
halten ) lockern (Abb. 3 in umgekehrter Reihen-
folge).
2. Entfernen Sie den Düsenschutz (4) und die
Spritzdüse (5), indem Sie die Sicherungsmutter
lockern. Nach dem Entfernen der Schutzvorrich-
tung ziehen Sie die Spritzdüse (5) heraus (Abb.
33).
HINWEIS! Ein kleiner Abstandsbolzen (27) und eine
Dichtung (28) werden zur Platzierung der Spritzdüse
(5) im Düsenschutz verwendet. Achten Sie darauf,
dass diese Komponenten nicht verloren gehen, wenn
der Düsenschutz (4) entfernt wird (Abb. 34). Wenn
die Dichtung (28) nicht mehr dicht oder porös ist, er-
setzen Sie sie durch die Ersatzdichtung (im Liefer-
umfang enthalten).
